Ogrzewanie III generacji

2017-07-04 10:44:23

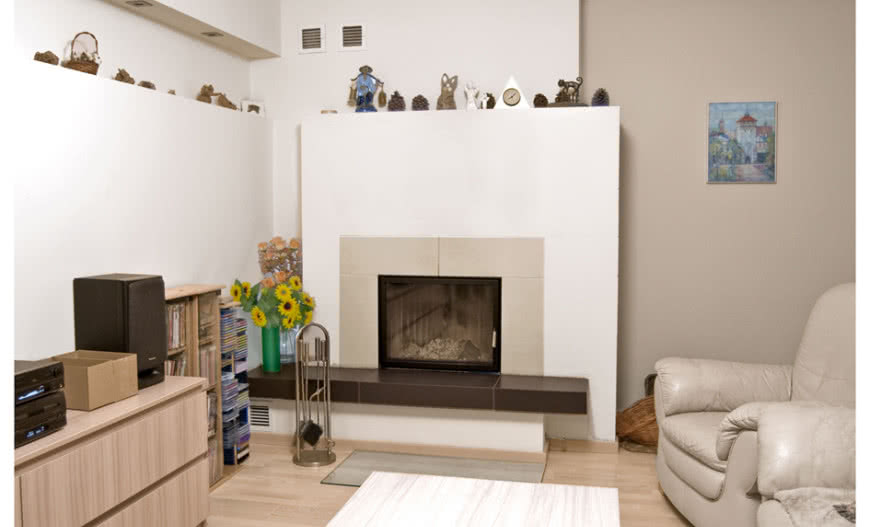

Nowoczesne kominki powstają z zastosowaniem najnowszych technik. Wysokotemperaturowy wkład kominkowy łączy się w nich z ceramicznymi modułami akumulacyjnymi, których bryły akumulują ciepło i promieniują nim przez 8-12 godzin lub wodnymi wymiennikami ciepła, ogrzewającymi wodę centralnego ogrzewania lub użytkową. Jakie są podtypy tych rozwiązań?

Kominki grzewcze - kombi

Kominki grzewcze w systemie mieszanym łączą kominek konwekcyjny z efektywnością pieca akumulacyjnego. Największą zaletą tego rozwiązania jest wysoka efektywność grzewcza przy zachowaniu prawdziwej wizji ognia kominkowego. Przy budowie kominków grzewczych stosuje się masy akumulacyjne, w różnej postaci i kształtach.

Spaliny z paleniska wkładu kominkowego kierowane są do kanałów ceramicznych (system KMS i CMA) lub nasadowych krążków tworzących masę akumulacyjną. Przechowują one energię cieplną na kilka do kilkunastu godzin. Masa akumulacyjna w kominku zajmuje znacznie mniejszą objętość niż szamotowa w piecu kaflowym, spełnia jednak doskonale swoje zadanie ze względu na znacznie większą gęstość.

Obudowa kominka wykonana jest z materiałów ceramicznych, dobrze przewodzących ciepło, takich jak kafle piecowe, płyty lub cegły szamotowe. Do budowy wykorzystuje się tynki i inne materiały zduńskie przystosowane do wysokich temperatur.

W obudowie nie stosuje się kratek wydmuchujących gorące powietrze do pomieszczenia, w którym stoi kominek. Ciepło oddawane jest przede wszystkim za pomocą promieniowania całej powierzchni kominka. W związku z przejęciem przez masę kumulacyjną nadwyżki ciepła i sukcesywne jej uwalnianie w czasie, nie występuje efekt przegrzania pomieszczenia i zachowany jest wysoki komfort cieplny przez wiele godzin.

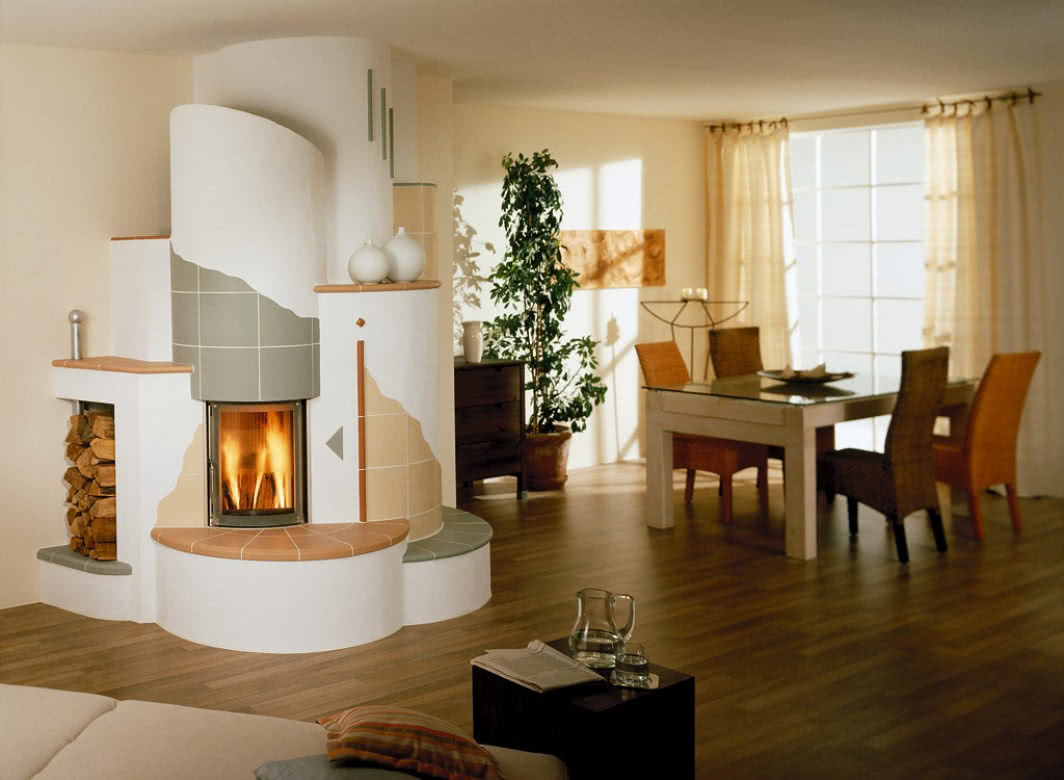

Piece akumulacyjne

Jego zaletami są maksymalna efektywność spalania drewna oraz zdolność kumulacji wytworzonej energii cieplnej znacznie większa niż w kominku grzewczym. Piec akumulacyjny zbudowany jest z trzech podstawowych elementów: paleniska, masy akumulacyjnej i obudowy. Wszystkie elementy pozostają ze sobą w związku, ale przy zachowaniu niezależności. Ten sposób budowy sprawia, że w zasadzie nie ma ograniczeń co do bryły naszego pieca, dzięki czemu ich projekty mogą być zindywidualizowane.

Stosuje się paleniska szamotowe lub żeliwno-szamotowe, które zapewniają optymalne i całkowite spalanie drewna, uzyskując wysoką temperaturę na wyjściu spalin. Dzięki temu jest możliwe nagrzanie kilkuset kilogramowej masy kumulacyjnej, którą tworzą kanały wykonane z cegieł i płyt szamotowych lub gotowych modułów ceramicznych o wysokiej gęstości (KMS lub CMA).

Wielkość masy akumulacyjnej powiązana jest z rozmiarem paleniska i dobierana według prawideł rzemiosła zduńskiego. Przyjmuje się, że na 1 kg suchego drewna przypada ok. 60-80 kg masy akumulacyjnej. Skuteczność masy w odzyskiwaniu ciepła pokazuje spadek temperatury spalin z 800-1000 ºC na wyjściu z paleniska do 140-180 ºC przy wejściu do komina.

Wewnątrz pieca znajduje się zamknięte powietrze, które przenosi ciepło z masy na obudowę. Obudowy wykonane są z materiałów ceramicznych dobrze przewodzących ciepło, takich jak kafle piecowe lub odlewane płyty akumulacyjne. W piecach paleniska mają drzwi w ogóle pozbawione wizji ognia lub mają taką szybę, która umożliwia jedynie obserwację tego, co dzieje się wewnątrz.

Szyby są mniejsze niż w kominkach, aby zminimalizować emisję ciepła i zakumulować je. Piec akumulacyjny ma doskonałą charakterystykę cieplną. Pomimo wytworzenia dużych ilości ciepła z jednego załadunku drewna, oddaje je w sposób ciągły przez następne kilkanaście do dwudziestu kilku godzin. Dzięki temu nie musimy stale podkładać do paleniska, by mieć ciepło, a także nie jesteśmy narażeni na duże wahania temperatur w pomieszczeniu.

Piece konwekcyjne

Powietrze z pomieszczenia opływa wkład grzewczy i metalowy radiator, a potem wraca do pomieszczenia poprzez kanały i kratki wentylacyjne. Moc grzewcza jest odczuwalna szybko i bezpośrednio.

Piec konwekcyjny wytwarza duże moce grzewcze w krótkim czasie. Komora grzewcza, podobnie jak metalowe radiatory, przez które prowadzone są gazy opałowe w celu "schłodzenia", stoją swobodnie we wnętrzu pieca. Chłodniejsze powietrze z pomieszczenia wpływa u dołu pieca i ogrzewa się o powierzchnie grzewcze. Tak ogrzane powietrze wydostaje się do pomieszczeń przez kanały i kratki wentylacyjne. Piec konwekcyjny oddaje ciepło już po kilku minutach od rozpalenia, szybciej się jednak schładza.

Piece typu hypokausta

W piecu tym, w czasach rzymskich zwanym hypokaustą, ciepło promieniuje z dużych powierzchni ścian. Niewątpliwą zaletą hypokausty jest to, że daje ona bardzo duże możliwości zabudowy. Piec tego typu to jedna duża lub system połączonych komór cieplnych znajdujących się w pomieszczeniach przyległych lub na wyższych kondygnacjach. Piece tego typu są piecami akumulacyjnymi o mocno rozbudowanej powierzchni ścian obudowy tworzących komory grzewcze pieca.

Ich komora grzewcza pozostaje zamknięta (nie makratek wywiewnych), a powietrze krąży kanałami powietrznym wewnątrz pieca. Do budowy hypokausty stosuje się paleniska piecowe o dużej mocy. Do uzyskania dużej ilości ciepła używa się masy akumulacyjnej lub radiatorów. Komora hypokausty wykonana jest z materiałów ceramicznych dobrze przewodzących ciepło, jak kafle, płyty szamotowe lub akumulacyjne.

Piece kombi

Piec typu kombi stanowi kombinację pieców konwekcyjnych i akumulacyjnych. Obok ciepła zakumulowanego w kanałach ceramicznych wykorzystuje się do konwekcji gorące powietrze, pochodzące z żeliwnego lub stalowego korpusu paleniska podczas spalania. Często stosuje się tu zamykane kratki nawiewowe, gdyż po wygaśnięciu ognia w palenisku przepływające przez komorę grzewczą powietrze wychładzałoby niepotrzebnie masę kumulacyjną pieca.

Taki system mieszany często stosuje się wtedy, gdy pomieszczenie opalane jest nieregularnie i zachodzi potrzeba szybkiego dogrzania pomieszczenia lub zastosowania ograniczonej dystrybucji powietrza. Dobierany jest do potrzeb i życzeń klienta.
