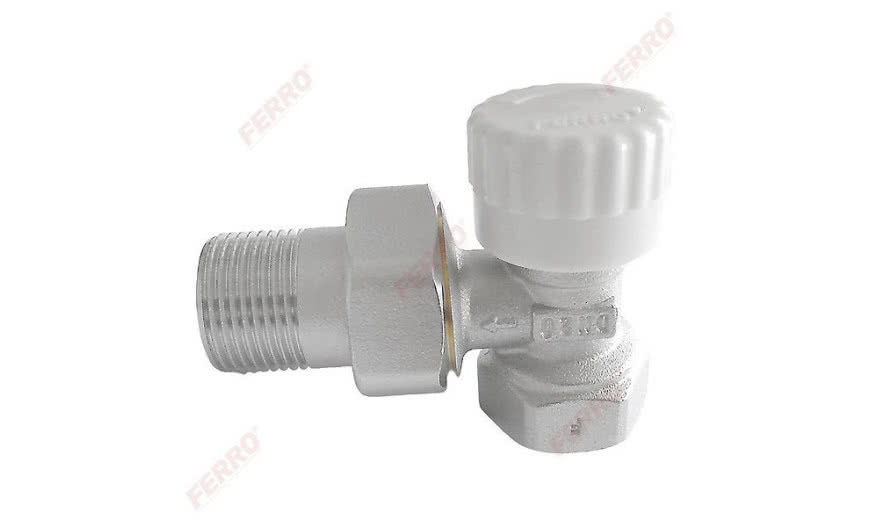

Zawory termostatyczne z nastawą wstępną

Zadaniem głowicy termostatycznej jest sterowanie temperaturą w pomieszczeniu. Jeżeli temperatura osiągnie wymaganą wartość, głowica zamyka zawór, co spowoduje ograniczenie dopływu wody do grzejnika. Gdy temperatura spadnie, głowica otworzy zawór.

Zawory termostatyczne z nastawą wstępną

Czym jest nastawa wstępna?

Nastawa wstępna odpowiada za regulowanie przepływu gorącej wody przez grzejnik. W konstrukcji nowoczesnych zaworów uwzględnia się najczęściej od pięć do ośmiu pozycji nastawy. Ustawiając nasz zawór na najniższą wartość, uzyskamy maksymalne stłumienie przepływu wody, a co za tym idzie, jej minimalny przepływ. Jeżeli zaś wybierzemy maksymalną wartość - woda będzie przepływała przez zawór z największą możliwą wydajnością.

Zmniejszając przepływ wody w jednym z grzejników, zwiększamy gow pozostałych elementach instalacji grzejnej. Z tego względu każda zmiana nastawy czy któregoś z zaworów pociąga za sobą zmianę wielkości przepływu w pozostałych grzejnikach.

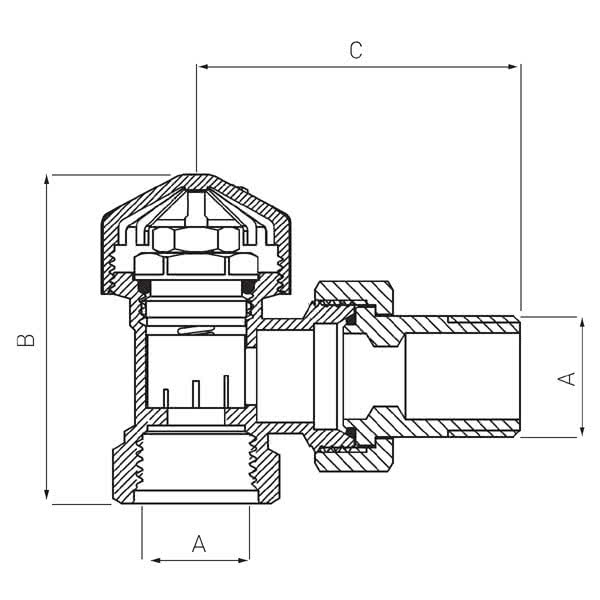

Schemat zaworu z nastawą.

Jakie są korzyści ze stosowania zaworów termostatycznych z nastawą wstępną? Istotne jest przede wszystkim zmniejszenie zapotrzebowania na ciepło, które może osiągnąć około 6%. Oprócz tego zyskuje się mniejsze zużycie energii elektrycznej przez pompę obiegową. Szacuje się, że w tym przypadku oszczędności mogą osiągnąć nawet 20% wartości poboru prądu przez pompę.

Przy stosowaniu zaworów z nastawą wstępną istnieje możliwość bardzo dokładnej regulacji i precyzyjnego ustawienia całego systemu grzewczego. Wszystkie wyżej wymienione elementy mają również pozytywny wpływ na świadectwo energetyczne budynku.

Podczas regulacji zaworów Ferro nie trzeba używać specjalistycznych narzędzi. A zatem, chcąc wprowadzić nastawę, należy zdjąć kołpak ochronny lub głowicę, a następnie, przy pomocy zwykłego klucza oczkowego lub widełkowego, zmienić numer nastawy.

Na rynku są także takie wersje zaworów, w których ustawianie wartości nastawy odbywa się przy pomocy specjalnego pierścienia lub przy użyciu klucza imbusowego. Po zamontowaniu głowicy pierścień nastawy jest niewidoczny.

Jak działa nastawa wstępna?

Dłuższe odgałęzienia, od głównego przewodu zasilającego, prowadzące do dalszych grzejników, w porównaniu z odcinkami krótszymi cechują się większym oporem hydrostatycznym. Właśnie te różnice chcemy wyrównać za pomocą zaworu.

Jeżeli w naszej instalacji przewidziano kilka podobnej wielkości grzejników, to najbardziej odległy z nich powinien mieć nastawę maksymalnie otwartą. Im  bliżej kotła znajduje się grzejnik, tym mniejszą wartość powinna mieć jego nastawa wstępna powinna.

Dzięki temu zyskamy wyrównanie przepływu czynnika grzewczego przez poszczególne grzejniki. Analogiczna sytuacja ma miejsce w przypadku różnych wielkości grzejników występujących w tej samej instalacji. Im większy grzejnik, tym wyższa wartość nastawy.

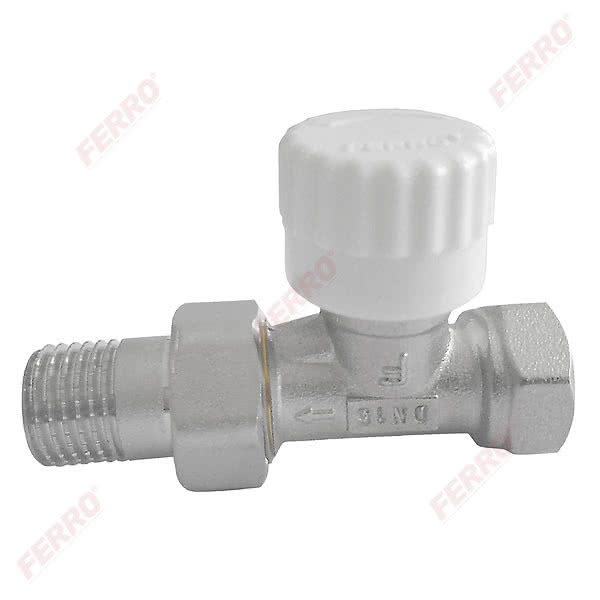

Zawór firmy Ferro.

W nowoczesnych modelach zaworów poszczególne części składowe czyli korpus, pierścień, gniazdo a także nakrętka i tuleja, bazują na mosiądzu. Materiał, z którego wykonany jest trzpień i sprężyna dociskowa, to zaś stal nierdzewna. W konstrukcji zaworów z nastawą wstępną uwzględnia się również tworzywo sztuczne (wkład zaworu, zamknięcie, kapa). O-ringi i uszczelnienia gniazda wykonane są z tworzywa EPDM. Korpus zaworu zazwyczaj jest niklowany, ale zdarzają się także wersje pokryte chromem.

Zawory z nastawą wstępną przeznaczone są do instalacji typu zamkniętego, w przeciwieństwie do zaworów bez nastawy wstępnej, które dobrze sprawdzają się np. w instalacjach grawitacyjnych. Wynika to stąd, że zawory bez nastawy wstępnej mają mniejsze opory przepływu.

Zawory termostatyczne z nastawą wstępną firmy Ferro to produkt polski. Ich okres gwarancji wynosi aż 10 lat. Modele z serii ZT cechuje dopuszczalne ciśnienie statyczne na poziomie 1MPa przy dopuszczalnej różnicy ciśnienia 0,06MPa. Maksymalna temperatura robocza nie powinna przekroczyć 100°C. Model ten przystosowany jest do montażu głowicy posiadającej gwint przyłączeniowy M30x1,5.


tekst, rysunek i zdjęcia: Ferro
oprac. Agnieszka Zygmunt
