Vaillant - Dobór elementów instalacji solarnej

Instalacja solarna do przygotowania ciepłej wody do mycia

Powierzchnia kolektorów słonecznych musi być dostosowana do liczby domowników oraz ilości zużywanej przez nich ciepłej wody. W praktyce przyjmuje się 1–1,5 m² powierzchni kolektora płaskiego na osobę. W instalacji, w której będą pracować kolektory próżniowe, można ich powierzchnię zmniejszyć o 20–25%. Wynika to z ich mniejszych strat ciepła w porównaniu z płaskimi oraz możliwości wykorzystywania również promieniowania rozproszonego (np. podczas pochmurnego dnia).

Kolejnym ważnym elementem instalacji solarnej jest zasobnik ciepłej wody. Jego pojemność powinna pozwalać na zgromadzenie w czasie słonecznej pogody zapasu energii na następny dzień, który może okazać się pochmurny. Dlatego dobiera się zasobnik o pojemności od 1,5 do 2 razy większej od dobowego zużycia ciepłej wody. Jeśli na przykład w domu czteroosobowa rodzina zużywa dziennie około 200 l, to pojemność zasobnika nie powinna być mniejsza niż 300-400 l.

Połączenie kolektorów z ogrzewaniem domu i przygotowaniem ciepłej wody

W nowoczesnych domach wyposażonych w niskotemperaturowy system grzewczy (np. ogrzewanie podłogowe) coraz częściej wykorzystuje się instalację solarną do wspomagania ogrzewania. Najczęściej na każde 10 m² powierzchni domu dobiera się od 0,8 do 1,1 m² kolektora płaskiego lub od 0,5 do 0,8 m² kolektora próżniowego. Aby jednak uniknąć kłopotów z eksploatacją instalacji w okresie letnim, nie należy dobierać większej powierzchni paneli słonecznych niż dwukrotna wartość wynikająca z potrzeb przygotowania ciepłej wody.

Przykładowo, jeśli do wspomagania ogrzewania potrzeba około 15 m² kolektorów, a na potrzeby ciepłej wody wystarczy 6 m², to maksymalnie powinniśmy zastosować 12 m² kolektorów.

Rozwiązania systemowe

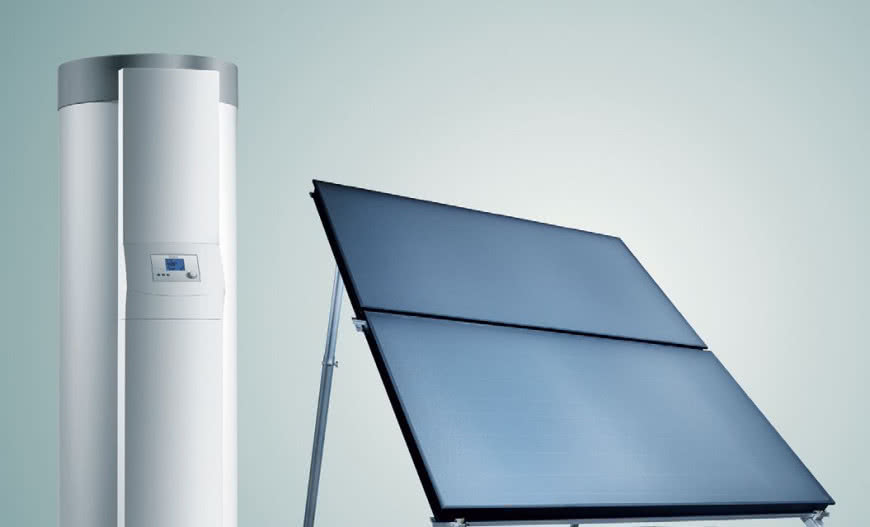

Kolektory kupuje się obecnie najczęściej w specjalnych zestawach. Polecanym rozwiązaniem dla instalacji solarnej przygotowującej ciepłą wodę do mycia jest zastosowanie kompaktowego systemu auroSTEP. Składa się on tylko z trzech elementów: zasobnika ciepłej wody ze zintegrowanym osprzętem, kolektorów słonecznych oraz rur połączeniowych.

Kompaktowa budowa i zastosowana technologia Drainback skracają czas montażu systemu - nie ma bowiem potrzeby stosowania dodatkowych elementów, takich jak: naczynie wzbiorcze, sterownik, manometr. Układ nie wymaga również czasochłonnego napełniania i odpowietrzania. Zasobnik jest bowiem od razu dostarczany z odpowiednią ilością czynnika grzewczego (glikolu) w wężownicy solarnej.

W słoneczny dzień wbudowany sterownik załącza pompę, która pobiera glikol z wężownicy i przetłacza go przez kolektory. Jeśli nie ma wystarczającego nasłonecznienia, lub gdy ciepło od kolektorów nie zostaje odbierane (np. użytkownicy wyjechali na wakacje), glikol nie jest tłoczony i pozostaje w wężownicy zasobnika solarnego, dzięki czemu nie ulega zniszczeniu na skutek działania wysokiej temperatury w kolektorach słonecznych.

W instalacji solarnej wspomagającej ogrzewanie domu oraz zapewniającej ciepłą wodę do mycia warto jest skorzystać z zestawu z wielofunkcyjnym zbiornikiem auroSTOR VPS SC 700. Jego konstrukcja umożliwia współpracę w jednej instalacji kotła gazowego, kominka z płaszczem wodnym i kolektorów słonecznych.
