Efektywne zarządzanie temperaturą w obiektach, niezależnie od tego, czy są to budynki mieszkalne, czy komercyjne, wymaga solidnie zaprojektowanej i wykonanej instalacji grzewczej, ale również zastosowania zaawansowanego systemu sterowania.
Samo ułożenie pętli grzewczych nie wystarczy, aby osiągnąć optymalny komfort cieplny przy jednoczesnym utrzymaniu niskich kosztów eksploatacji. Kluczem jest automatyzacja kontroli temperatury. W ofercie firmy FERRO znajduje się kompletny system sterowania ogrzewaniem, którego centrum dowodzenia stanowi listwa FL8.
Jednak nawet najbardziej zaawansowany "mózg systemu", czyli listwa FL8, byłby bezużyteczny bez elementów wykonawczych, które przekładają sygnały elektryczne na fizyczne działanie.
Tę kluczową rolę w automatyce ogrzewania podłogowego pełnią siłownik termoelektryczny FTH1 oraz współpracujący z nim czujnik podłogowy FNTC. To dzięki nim możliwe jest dynamiczne i precyzyjne reagowanie na zmieniające się zapotrzebowanie na ciepło w poszczególnych strefach.

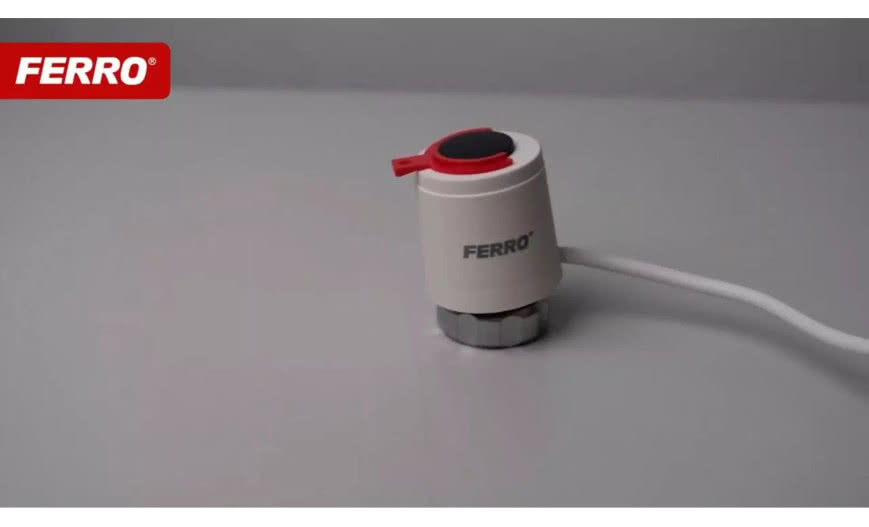

Głowica termoelektryczna FTH1
Głowica termoelektryczna FTH1, określana również jako siłownik termoelektryczny, stanowi bezpośredni element wykonawczy systemu kontroli ciepła. Jej zadaniem jest automatyczne otwieranie i zamykanie przepływu gorącej wody grzewczej w konkretnej pętli ogrzewania podłogowego, w odpowiedzi na aktualne zapotrzebowanie cieplne danego pomieszczenia. Siłownik montowany jest bezpośrednio na zaworze rozdzielacza ogrzewania podłogowego.
Mechanizm działania siłownika FTH1 jest ściśle powiązany z listwą sterującą FL8, która pełni funkcję kontrolną. Siłownik jest zasilany napięciem 230 V i czeka na sygnał elektryczny z listwy. W momencie, gdy regulator strefowy zasygnalizuje konieczność dogrzania danej strefy, listwa FL8 przesyła sygnał do siłownika FTH1.
W odpowiedzi na ten impuls, siłownik rozpoczyna proces otwierania zaworu, który trwa od 180 do 300 sekund. Ta zwłoka czasowa stanowi zabezpieczenie przed gwałtownymi skokami temperatury, zapewniając stabilną pracę systemu.
Po upływie tego czasu zawór zostaje otwarty, umożliwiając przepływ czynnika grzewczego. Gdy tylko zadana temperatura zostanie osiągnięta i zasygnalizowana do listwy, zawór zostaje automatycznie zamknięty, wstrzymując przepływ.
Szczegóły techniczne siłownika FTH1
FTH1 został zaprojektowany w technologii NC (Normally Closed), co jest istotną cechą pod kątem bezpieczeństwa i efektywności. Oznacza to, że w standardowym stanie spoczynku (bez sygnału elektrycznego) zawór jest zamknięty.
Dopiero dostarczenie sygnału elektrycznego inicjuje jego otwarcie. Taka konstrukcja ma kluczowe znaczenie w sytuacjach awaryjnych, na przykład w przypadku zaniku zasilania – zawory automatycznie zamykają się, minimalizując ryzyko niekontrolowanego przepływu ciepła.
W kontekście specyfikacji technicznych, głowica FTH1 charakteryzuje się napięciem zasilania wynoszącym 230 V AC oraz wyjątkowo niskim poborem mocy, wynoszącym zaledwie 3 W, co świadczy o jej energooszczędności. Gwarantuje ona pewne działanie zaworu dzięki sile nacisku na poziomie 110 N.
Siłownik jest również wszechstronny, gdyż dzięki złączu M30×1,5 jest kompatybilny z większością standardowych rozdzielaczy dostępnych na rynku. Wysoką trwałość w warunkach instalacyjnych zapewnia szeroki zakres temperatury pracy, od -5 do +50°C, oraz stopień ochrony IP54, który gwarantuje odporność na zachlapania.
Instalacja głowicy FTH1 – praktyczne wskazówki
Montaż siłownika FTH1 jest procesem prostym, lecz wymaga precyzji instalatora. Przed zamontowaniem FTH1, konieczne jest usunięcie kapturka ochronnego z zaworu rozdzielacza. Następnie siłownik nakręca się na gwint M30x1,5, a po zakończeniu tego etapu zdejmuje się blokadę. Przewód zasilający należy podłączyć do listwy sterującej FL8, wykorzystując gniazdo Output, i przyporządkować go do konkretnej strefy grzewczej.
System FERRO pozwala na elastyczne zarządzanie pętlami grzewczymi. W przypadku listwy FL8 możliwe jest podłączenie wielu siłowników do jednej strefy: strefy 1–3 umożliwiają podłączenie do trzech urządzeń, natomiast strefy 4–8 pozwalają na kontrolę do dwóch urządzeń jednocześnie.
Ta funkcjonalność umożliwia równoczesną kontrolę kilku pętli grzewczych w ramach jednej, większej strefy. Po całkowitym zakończeniu instalacji elektrycznej i hydraulicznej, zaleca się przetestowanie działania siłownika w trybie ręcznym, aby upewnić się, że mechanizm otwiera i zamyka zawór prawidłowo.
Czujnik podłogowy FNTC: komfort i trwałość posadzki
Drugim niezwykle istotnym elementem gwarantującym precyzję i bezpieczeństwo systemu jest czujnik podłogowy FNTC. Jego zasadnicza rola polega na monitorowaniu temperatury bezpośrednio w wylewce.
Uzyskanie informacji o temperaturze dostarczają czujniki lub regulatory zainstalowane w pomieszczeniach. Podłączenie czujnika podłogowego FNTC umożliwia prowadzenie pomiaru temperatury bezpośrednio w strukturze podłogi.
Kontrola temperatury wylewki ma kapitalne znaczenie, ponieważ pozwala uniknąć zjawiska przegrzania podłogi. Jest to szczególnie ważne w przypadku posadzek wykonanych z materiałów wrażliwych na wahania termiczne, takich jak podłogi drewniane czy laminowane, dla których nadmierne ciepło może prowadzić do uszkodzeń. Zapewnia to nie tylko trwałość wykończenia, ale także stabilny komfort termiczny dla użytkowników.
Parametry techniczne i montaż czujnika FNTC
Czujnik FNTC cechuje się dużą wytrzymałością temperaturową, pozwalającą na pracę w zakresie od -30 do 50°C. Co równie ważne dla precyzyjnego sterowania, czujnik umożliwia bardzo dokładną regulację dzięki regulowanej histerezie w zakresie od 0,1 do 5°C. Czujnik jest dostarczany z 2-żyłowym przewodem o długości 2,5 m, co ułatwia jego montaż i podłączenie do większości sterowników.
Elastyczność systemu pozwala na podłączenie czujnika FNTC na kilka sposobów. Może on być połączony bezpośrednio z listwą sterującą FL8, ale także z pokojowym czujnikiem lub regulatorem temperatury – włączając w to urządzenia bezprzewodowe. Ta wszechstronność umożliwia instalatorom tworzenie rozbudowanych i w pełni dostosowanych do specyfiki obiektu systemów strefowych, zarówno przewodowych, jak i bezprzewodowych.
Praktyczne aspekty montażu czujnika FNTC
Montaż czujnika podłogowego wymaga uwzględnienia go już na etapie prac przygotowawczych, jeszcze przed wykonaniem wylewki. Czujnik musi być umieszczony pod planowanym docelowym wykończeniem posadzki.
Kluczową wskazówką instalacyjną jest umieszczenie czujnika w specjalnej rurce ochronnej, czyli tzw. peszlu. Następnie peszel z czujnikiem zatapia się w wylewce, w zalecanej odległości około 30–50 cm od ściany. Zastosowanie rurki ochronnej jest niezbędne, ponieważ umożliwia to łatwą wymianę czujnika w przypadku jego awarii w przyszłości, eliminując konieczność kucia posadzki.
Jeżeli czujnik FNTC jest podłączany do regulatora lub czujnika pokojowego, jego przewody należy przyłączyć do wejścia opisanego jako Floor Sensor. Następnie, w listwie sterującej, dla danej strefy grzewczej, musi zostać aktywowana funkcja Czujnik podłogowy.
Automatyzacja sterowania kluczem do oszczędności
Połączenie listwy FL8 z precyzyjnymi akcesoriami, takimi jak siłownik FTH1 oraz czujnik FNTC, pozwala wykwalifikowanym instalatorom zbudować system grzewczy, który jest nie tylko inteligentny, ale także wydajny, spełniający oczekiwania nawet najbardziej wymagających inwestorów.
Dzięki tym komponentom, system zyskuje zdolność do efektywnego zarządzania strefami grzewczymi, co bezpośrednio przekłada się na realne zwiększenie komfortu cieplnego użytkowników oraz, co równie ważne, na znaczącą oszczędność energii.
Precyzyjna kontrola, którą umożliwia monitoring temperatury w wylewce, w połączeniu z automatycznym otwieraniem i zamykaniem pętli grzewczych, stanowi fundament nowoczesnej i ekologicznej gospodarki cieplnej w każdym budynku.
Źródło i zdjęcia: FERRO
