Ogrzewanie i chłodzenie ścienne KAN-therm

Bezpieczeństwo, komfort oraz oszczędności w zużyciu energii zapewni użytkownikom kompletne, wyposażone w nowoczesną automatykę ogrzewanie i chłodzenie ścienne KAN-therm. Z kolei  instalatorom pozwoli na szybki montaż i bezproblemowe uruchomienie tej innowacyjnej instalacji.

Wodne ogrzewanie ścienne KAN-therm spółki KAN, posiadając wszystkie zalety ogrzewań płaszczyznowych, spełnia kolejne ważne warunki:

• Może funkcjonować jako jedyne, samodzielne ogrzewanie pomieszczeń lub służyć jako ogrzewanie uzupełniające w przypadku niewystarczającej powierzchni ogrzewania podłogowego w pomieszczeniu. Może również wspomagać ogrzewanie grzejnikowe, zwiększając jednocześnie komfort w pomieszczeniach (stosowane w przypadku modernizacji ogrzewanego obiektu).
• Zapewnia równomierny, zbliżony do idealnego rozkład temperatury w pomieszczeniu i w efekcie wysoki komfort cieplny.
• Pionowe przegrody ze względu na jednakowe dla ogrzewania i chłodzenia współczynniki przejmowania ciepła, są idealne dla dualnych układów (ogrzewanie/chłodzenie).
• Oddawanie ciepła odbywa się przede wszystkim przez korzystne dla komfortu promieniowanie (ok. 90 %).
• Temperatura powierzchni grzejnej może być wyższa niż w ogrzewaniu podłogowym (do 35⁰C ), co skutkuje większą wydajnością cieplną.
• Ze względu na mniejszą grubość płyty grzejnej/chłodzącej oraz mały (lub zerowy) opór cieplny warstw zewnętrznych (okładzin) ścian, mniejsza jest bezwładność cieplna i łatwiejsza regulacja temperatury w pomieszczeniu (w porównaniu do ogrzewania podłogowego).

Metody wykonywania ogrzewania/chłodzenia ściennego KAN-therm

Analogicznie jak w płaszczyznowym ogrzewaniu podłogowym, w ogrzewaniu ściennym KAN-therm występują dwa sposoby wykonywania tego typu instalacji: metodą "mokrą" i "suchą". Wybór metody zależy od konstrukcji budynku i ścian, przeznaczenia pomieszczeń a także czasu dysponowanego na montaż (metoda mokra wymaga więcej czasu do momentu uruchomienia instalacji).

System "na mokro" KAN-therm Rail

Rury grzewcze o średnicy 12 lub 14 mm mocowane są na ścianie w listwach montażowych a następnie pokrywane warstwą tynku o całkowitej grubości ok. 30 - 35 mm, tworzącą płytę grzejną. Minimalna grubość tynku nad powierzchnią rury wynosi 10 mm.

Do wykonania instalacji stosuje się rury KAN-therm PE-RT lub PE-Xc o średnicach 12x2 lub 14x2 mm a także rury wielowarstwowe PE-RT/Al/PE-RT o średnicy 14x2 mm. Rury układa się meandrowo z rozstawem 5, 10, 15, 20, 25 cm. W przypadku rozstawu 5 i 10 cm rury można układać podwójnym meandrem. Pętle grzewcze przyłącza się do przeznaczonych do ogrzewania płaszczyznowego rozdzielaczy KAN-therm.

Tynk płyty grzewczej powinien charakteryzować się dobrą przewodnością cieplną, odpornością na temperaturę, elastycznością i małą rozszerzalnością cieplną. Rodzaj tynku musi być przystosowany do charakteru pomieszczenia. Mogą być stosowane tynki wapienno-cementowe, gipsowe (anhydrytowe) a także zaprawy gliniane.

Tynk układa się etapowo: pierwsza warstwa o grubości ok. 20 mm powinna całkowicie pokryć rury grzewcze. Na świeżo ułożoną warstwę należy nałożyć siatkę tynkarską z włókna szklanego a następnie układać drugą warstwę o grubości 10 - 15 mm. Pasy siatki muszą nachodzić na siebie a także na sąsiednie powierzchnie ok.10 - 20 cm.

Powierzchnia jednego pola grzewczego nie powinna przekraczać 6 m²/obwód grzewczy a wysokość ok. 2 m. Podczas tynkowania rury grzewcze powinny być napełnione wodą pod ciśnieniem.

Nagrzewanie tynku można rozpocząć po jego wyschnięciu (czas określony przez producenta tynku - od 7 dni dla tynków gipsowych do 21 dni dla cementowych). Tynk może być malowany, pokrywany tapetą, farbą strukturalną lub okładzinami ceramicznymi.

System "na sucho" KAN-therm TBS

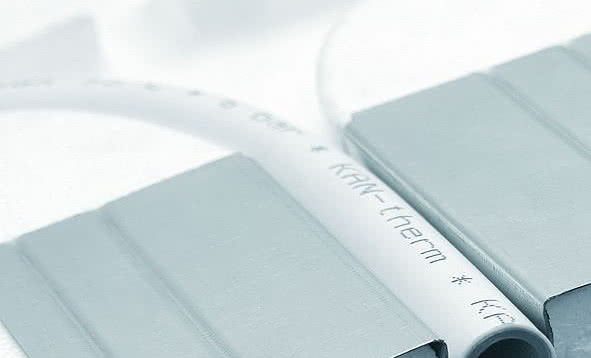

Rury grzewcze umieszczone są w rowkach płyt izolacyjnych profilowanych KAN-therm TBS 14, wyposażonych w radiatory (lamele) z blachy stalowej. Płyty TBS 14 mocowane są między poziomymi listwami drewnianymi lub profilami stalowymi 25x50 mm. Na tak wykonaną konstrukcję nakłada się folię PE pełniącą rolę izolacji akustycznej i przeciwwilgociowej. Następnie do listew mocuje się płyty gipsowo-kartonowe, które na koniec pokrywa się wykładzinami ściennymi (farby, tapety, płyty ceramiczne).

Do montażu instalacji stosuje się rury KAN-therm PE-Xc lub PE-RT 14x2 mm z osłoną antydyfuzyjną lub rury wielowarstwowe PE-RT/Al/PE-RT 14x2 mm. Rury układa się meandrowo z rozstawem 125 lub 250 mm.

Płaszczyznowy grzejnik ścienny KAN-therm wykonany metodą suchą gotowy jest do pracy natychmiast po zakończeniu montażu.

źródło i zdjęcia: KAN
