Siłownik obrotowy, który działa niewłaściwie może:
- obracać się w stronę, która nie jest pożądana przez instalatora,
- obracać się zbyt długo w stosunku do wymagań instalacji,
- powodować zwarcie instalacji elektrycznej,
- kontrolować zawór w sposób niespodziewany (np. zamykać zawór samoczynnie i otwierać go w dowolnym losowym momencie),
- nie reagować na sygnał sterujący, nie kontrolować pozycji zawieradła zaworu,
- działać zbyt głośno (nie zawsze jest to przesłanką tego, że jest on niesprawny),
- nie działać.
Nie wszystkie z wymienionych powyżej „objawów” stanowią wystarczające przesłanki do wymiany siłownika. Czasami przyczyną problemu jest np. nieprawidłowy dobór siłownika, niepoprawny montaż siłownika na zaworze, błędne podłączenia elektryczne etc.
Gdy po sprawdzeniu możliwych błędów siłownik nadal pracuje nieprawidłowo, należy wybrać i zakupić nowe urządzenie sterujące, uwzględniając kilka poniższych kwestii.
Stare a nowe siłowniki
1. Na „nowych” zaworach obrotowych (np. ESBE serii VRG) nie należy montować „starych” siłowników (np. MG60). Siłownikami serii VRG sterują odpowiednio dobrane siłowniki serii ARA. Funkcja przełączania jest realizowana przez sygnał 2-punktowy, a funkcja mieszania przez sygnał 3-punktowy lub sygnał proporcjonalny.

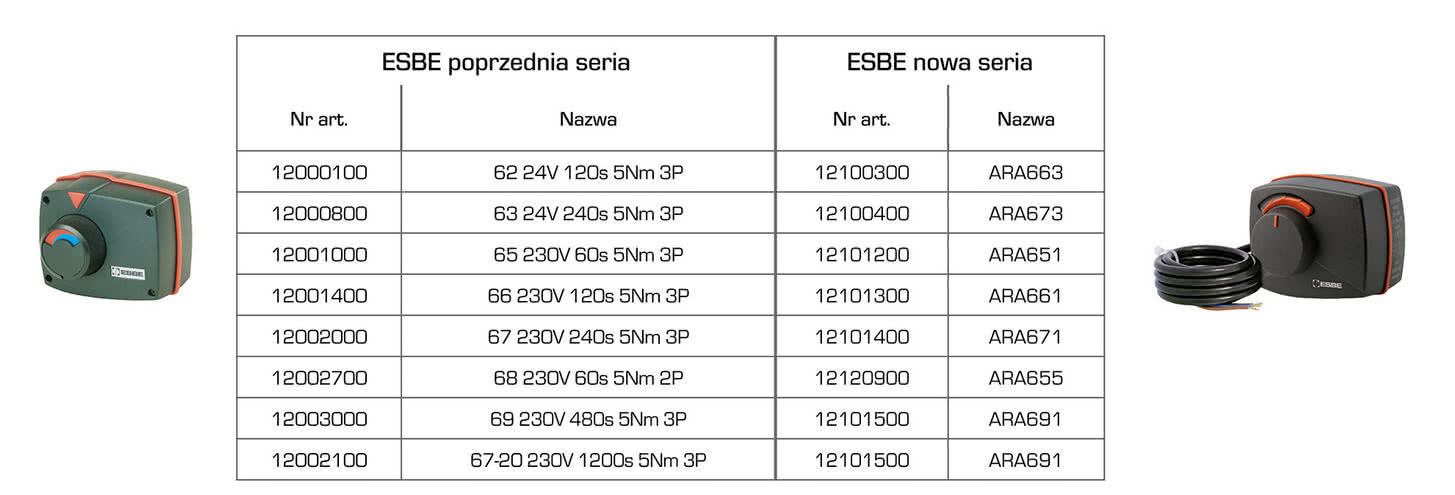

2. „Stare” siłowniki obrotowe (np. serii 60) można zastępować siłownikami ARA. Przykładowo, urządzeniem zastępczym dla siłownika serii 65 jest siłownik ARA serii 651 z sygnałem 3-punktowym. Niektóre „nowe” siłowniki mogą wymagać zestawów przyłączeniowych, które pozwalają zamontować siłownik na zaworze.
3. Oznaczenia produktowe (nr indeksu, seria etc.) siłowników znajdują się z boku plastikowej obudowy. Oznaczenia produktowe siłowników, które są montowane w tzw. produktach OEM (czyli np. w kotłach, pompach ciepła i urządzeniach dystrybuowanych przez innych producentów), mogą różnić się od „standardowych” indeksów ESBE. W razie wątpliwości należy skontaktować się z działem technicznym.
4. Niektóre „nowe” siłowniki (np. serii ARA) są dostarczane z wyłącznikiem pomocnicznym. Jest to mikroprzełącznik, który odpowiada za włączenie lub zatrzymanie pracy urządzenia (np. pompy cyrkulacyjnej, grzejnika pomocniczego), jeśli zawór znajdzie się w określonym położeniu. Takie siłowniki mają dodatkowe połączenie elektryczne.
Właściwości i możliwości siłowników
5. Siłowniki i zawory obrotowe są dostarczane zawsze w położeniu środkowym. Zawsze należy upewnić się, że siłownik i zawór znajdują się w odpowiedniej pozycji.

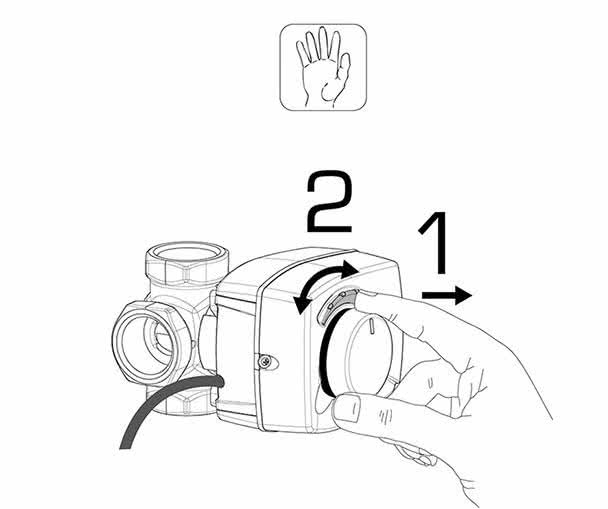

6. Nowymi siłownikami można sterować ręcznie (np. w razie awarii zasilania). Przykładowo w zaworach ESBE serii ARA obsługa ręczna jest możliwa po uruchomieniu trybu ręcznego, czyli delikatnym wyciągnięciu okrągłego pokrętła w stronę użytkownika (zgodnie z instrukcją obsługi).
7. Ciekawym wyborem dla użytkownika jest zastosowanie w instalacji sterownika zintegrowanego z siłownikiem (sterownika serii CRx, np. CRB200), który pozwala zapewnić pożądany komfort temperaturowy (np. z regulacją na podstawie temperatury wewnętrznej lub z korektą pogodową i czujnikiem temperatury wewnętrznej).
8. Nie należy dopuścić do sytuacji, w której 3- lub 4- drogowy zawór obrotowy działa bez siłownika obrotowego. Regulacja, która odbywa się za pomocą takiego zaworu, jest niedokładna i nieefektywna. Podobnie jak stare wersje siłowników, tak i nowe urządzenia nie powinny być montowane pod zaworem. W ten sposób minimalizuje się ryzyko ewentualnego uszkodzenia siłownika w razie nieszczelności zaworu.
Zastosowanie odpowiednio dobranego siłownika lub sterownika zintegrowanego z siłownikiem gwarantuje poprawną i wydajną pracę ogrzewania np. z obiegiem grzejnikowym czy obiegiem ogrzewania podłogowego. Takie rozwiązanie sprawdza się w instalacjach z różnymi źródłami ciepła (kotłem na paliwo stałe, kotłem na gazowe i nie tylko).
źródło i zdjęcia: ESBE
