PAROC Pro: Profesjonalna izolacja rurociągów. Przegląd otulin dla przemysłu

Izolacja nie tylko przed stratami ciepła

W przypadku instalacji transportujących i magazynujących medium o temperaturze około 650°C, kwestią kluczową dla bilansu energetycznego zakładu jest to, aby izolacja mogła z jednej strony utrzymać zakładany poziom strat ciepła, a z drugiej – była odporna na stałe działanie bardzo wysokich temperatur, bez zmieniania swojego kształtu i właściwości. Rurociąg musi więc być nie tylko sprawny, ale również niezawodny, trwały i bezpieczny – korodowanie elementów instalacji pod izolacją skutkuje wieloma kosztownymi naprawami i długotrwałymi przestojami. Do ochrony powierzchni metalowych przed działaniem wilgoci i innych szkodliwych substancji zaleca się użycie hydrofobowego, niehigroskopijnego, odpornego chemicznie i trwałego materiału izolacyjnego. Ze względu na swoje naturalne właściwości, powyższe wymagania spełniają wyroby z wełny kamiennej. Produkty wykonane z tego niepalnego materiału, zamontowane w sposób systemowy, skutecznie zapobiegają wahaniom temperatur, ograniczają hałas oraz odznaczają się dużą wytrzymałością mechaniczną – także w warunkach intensywnej eksploatacji. Wśród izolacji z wełny kamiennej szczególnie warto zwracać uwagę na wyroby o niskiej zawartości chlorków i fluorków – ograniczają one do minimum ryzyko powstawania korozji pod izolacją.

Izolacja techniczna – otuliny czy maty?

Gotowych rozwiązań dla przemysłu dostarcza stale rozwijający się w Polsce rynek izolacji technicznych. Wśród wyrobów do zabezpieczania rurociągów znaleźć możemy otuliny i maty z wełny kamiennej. Która technologia sprawdza się w tym zastosowaniu lepiej?

– Stosując otuliny i kolana z linii Pro dla przemysłu, możemy zmniejszyć straty ciepła o 25-30% w stosunku do standardowych mat izolacyjnych o tej samej grubości. Mata wymaga konstrukcji wsporczej płaszcza, przez co tworzy mostek cieplny wewnątrz izolacji. Jeśli określone, maksymalne straty ciepła leżą u podstawy wymiarowania izolacji rurociągu, to stosowanie otulin zmniejsza wymaganą grubość izolacji – tłumaczy Robert Kotwas, Szef Wsparcia Sprzedaży Izolacji Technicznych w Paroc Polska.

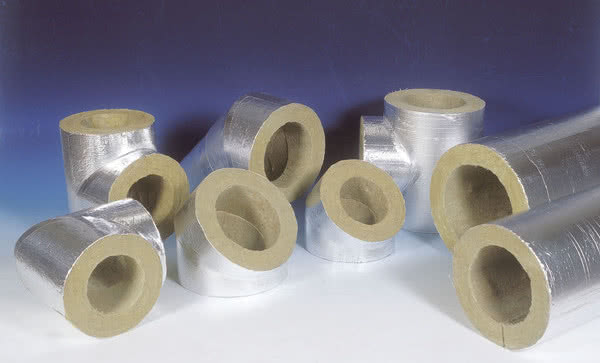

– Otulina nie osiada wraz z upływem czasu, więc jej grubość i wysokie parametry izolacyjne pozostają niezmienne przez cały okres użytkowania rurociągu. Z tych względów do izolacji rurociągów przemysłowych zawsze zalecamy systemowe użycie otulin i kolan – dodaje. Opierając się na swoim wieloletnim doświadczeniu w dziedzinie izolacji technicznych, Paroc oferuje szereg innowacyjnych wyrobów z linii Pro, dedykowanych sektorowi przemysłowemu i energetycznemu. System do izolacji rurociągów składa się z prefabrykowanych, wzajemnie kompatybilnych komponentów izolacyjnych. Dla prostych odcinków rur są to otuliny PAROC Pro Section 100, 120 i 140 oraz PAROC Pro Combi 100, dla kolan rurociągowych – elementy PAROC Pro Bend i PAROC Pro Segment do zastosowań wielkoformatowych.

Proste rurociągi, kompleksowa izolacja

PAROC Pro Section to otuliny o grubości od 20 do 200 mm, średnicy wewnętrznej od 15 do 914 mm i gęstości od 100 do 140 kg/m³, przeznaczone do wykorzystania jako izolacja wysokotemperaturowa instalacji przemysłowych. Otuliny posiadają klasę reakcji na ogień A1_L. Zgodnie z instrukcją ITB Nr 401/2004, klasa ta odpowiada klasyfikacji „wyrób niepalny”, dlatego produkty idealnie spełniają wymogi stawiane izolacjom termicznym i akustycznym instalacji przemysłowych. Otulinę PAROC Pro Section 140 można wykorzystywać w charakterze pierwszej warstwy izolacji w wielowarstwowym rozwiązaniu instalacji wysokotemperaturowych. Ponadto, otulina PAROC Pro Section 140 dostępna jest w wariancie Clad, przeznaczonym do wykonywania rurociągów prowadzonych na zewnątrz obiektów budowlanych. Specjalne pokrycie z folii aluminiowej posiada od wewnętrznej strony wzmacniającą, zbrojoną tkaninę z włókien szklanych, a od zewnętrznej – warstwę o wysokiej odporności na działanie warunków atmosferycznych oraz promieni UV.

Szybsza instalacja, niższe koszty

Wszystkie otuliny z linii PAROC Pro Section dostępne są w wariancie Lock, posiadającym zamki zarówno na długości otuliny, jak i na jej końcach. Technologia ta pozwala znacząco skrócić koszt montażu w postaci roboczogodzin oraz czasu użytkowania rusztowań. Ponieważ podczas wykonywania izolacji rur nie potrzeba żadnych metalowych konstrukcji nośnych płaszcza mogących tworzyć mostki cieplne, system otulin ogranicza koszty eksploatacyjne. Szybsza i bardziej ekonomiczna instalacja to łączna redukcja kosztów na poziomie ok. 20-30%.

– Dla zaizolowania rurociągów pracujących w bardzo wysokich temperaturach, np. rurach pary przegrzanej i rurach turbin, standardowo zaleca się stosowanie otulin o dużej gęstości 140 kg/m³ w wielowarstwowych rozwiązaniach izolacyjnych. Zastosowanie PAROC Pro Lock 140 sprawia, że tylko jedna warstwa izolacji jest wystarczająca dla zapewnienia funkcjonalnego rozwiązania – tłumaczy Robert Kotwas.

Jedna otulina, trzy zastosowania

Ze względu na zróżnicowane uwarunkowania projektowe, dobór odpowiedniej otuliny do danego systemu rurociągów bywa czasem kwestią problematyczną. Zwłaszcza w przypadku rur o mniejszych średnicach, które mogą się wahać od kilkunastu do kilkudziesięciu milimetrów. Z myślą o wygodzie projektantów i inżynierów instalacji, w ofercie producenta znaleźć można także rozwiązanie specjalne. PAROC Pro Combi 100 to niepalne otuliny z wełny kamiennej do izolacji termicznej i akustycznej wysokotemperaturowych instalacji ciepłowniczych, kanałów spalin oraz przewodów kominowych. Dzięki specjalnemu, wewnętrznemu otworowi w kształcie gwiazdki, produkt można dopasowywać średnicą wewnętrzną do dwóch zakresów grubości rur: 12-15-18 mm oraz 22-25-28 mm. Technologia ta ułatwia dobór właściwego rozwiązania dla danego zastosowania i w pełni uzupełnia się z pozostałymi produktami linii Pro.

Zabezpieczenia dla kolan małych i dużych

Uzupełnieniem otulin dla rurociągów prostych są kompatybilne elementy kolanowe. PAROC Pro Segment 100 i Pro Segment DL 100 to gotowe części dla średnich i dużych kolan, z izolacją z niepalnej wełny kamiennej. Wykonane fabrycznie elementy zapewniają najlepsze rozwiązanie w zakresie izolacji dla dużych kolan bez mostków cieplnych. Dla kolanek rurociągów o małych i średnich średnicach, zagiętych pod kątem 45 i 90 stopni, producent opracował linię PAROC Pro Bend. Zarówno w przypadku segmentów dla kolan rurociągów wielkoformatowych, jak i elementów kolanowych dla małych i średnich przewodów, właściwości mechaniczne i termoizolacyjne produktów stoją na tym samym poziomie, co odpowiadające im otuliny dla elementów prostych.

Dobre właściwości mechaniczne, termoizolacyjne, akustyczne i ogniochronne, odporność na korozję oraz szeroki wachlarz dostępnych gęstości (od 30 do 240 kg/m³) – to cechy, które charakteryzują profesjonalne produkty Paroc dla przemysłu. Projektując tak kluczowy element instalacji, jak izolacja rurociągów, warto wybierać kompleksowe, wzajemnie się uzupełniające rozwiązania systemowe. To gwarancja utrzymania założonych temperatur oraz bezpieczeństwa całego systemu.

źródło i zdjęcia: Paroc
