Projektowanie instalacji HVAC: CAD, BIM i kalkulatory od PAROC

Praca inżyniera instalatora wymaga dziś sprawnego posługiwania się zaawansowanym oprogramowaniem.

Zamiast wertować grube katalogi produktowe i ręcznie odwzorowywać każdy detal rurociągu, specjaliści mogą korzystać z gotowych rozwiązań przygotowanych przez producentów materiałów budowlanych. Ułatwiają one płynne przejście przez cały proces przygotowania dokumentacji.

Integracja darmowych wtyczek bezpośrednio w środowisku pracy pozwala na natychmiastowe pobranie niezbędnych parametrów technicznych izolacji. Mając pod ręką precyzyjne dane, projektant zyskuje przestrzeń na skupienie się nad optymalizacją przebiegu całej sieci ciepłowniczej lub chłodniczej.

Wykorzystanie sprawdzonych cyfrowych narzędzi przekłada się bezpośrednio na jakość powstającego obiektu.

Dobrze wykonany projekt to gwarancja bezproblemowego montażu, braku kolizji z innymi instalacjami oraz niższych rachunków za energię dla przyszłych użytkowników budynku.

Na rynku funkcjonują obecnie kompletne systemy wsparcia, które towarzyszą inżynierom od pierwszej kreski na ekranie, aż po wygenerowanie ostatecznego zestawienia materiałów.

Rysunki CAD i gotowe detale izolacyjne

Tworzenie płaskiej dokumentacji technicznej to wciąż fundament pracy wielu biur projektowych. Rysowanie od podstaw każdej rury czy kanału wentylacyjnego wraz z otaczającą ją warstwą wełny kamiennej potrafi zająć mnóstwo cennego czasu.

Świetnym ułatwieniem są producenckie biblioteki gotowych bloków rysunkowych. Przykładem takiego ułatwienia jest bezpłatny selektor opracowany przez markę PAROC, który umożliwia pobieranie rysunków CAD dla różnych produktów z sektora HVAC.

Wystarczy kilka kliknięć, aby wstawić do tworzonego rzutu gotowe i zwymiarowane sekcje rurowe lub maty lamelowe.

Aplikowanie takich elementów do dokumentacji daje całkowitą pewność, że proporcje i grubości warstw ochronnych zgadzają się z rzeczywistymi produktami dostępnymi w hurtowniach.

Znacznie upraszcza to planowanie tras przewodów w bardzo wąskich szybach instalacyjnych i ciasnych przestrzeniach podwieszanych sufitów. Dzięki temu wykonawca na placu budowy nie spotka się z problemem braku miejsca na poprawny montaż otuliny.

Modele w technologii BIM

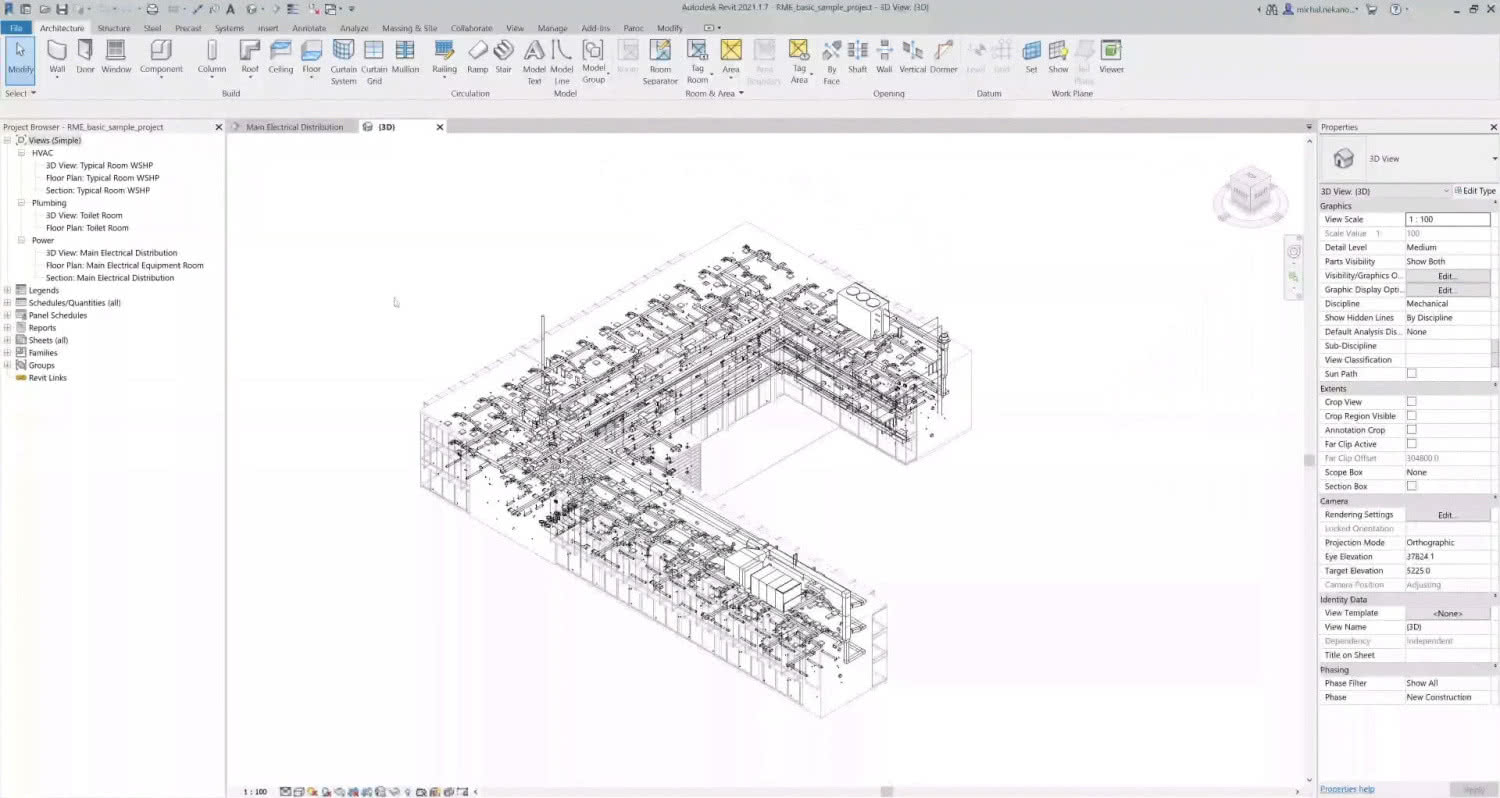

Projektowanie w środowisku BIM przypomina budowanie cyfrowego bliźniaka całego obiektu przed wbiciem pierwszej łopaty w ziemię. Wprowadzane tam obiekty przestrzenne to coś znacznie ciekawszego niż tylko atrakcyjne wizualnie bryły. Każdy element zawiera ukrytą warstwę informacyjną, która opisuje jego kluczowe właściwości fizyczne.

Producent może przypisać do takiego modelu parametry dotyczące przewodności cieplnej, gęstości czy klasy reakcji na ogień. Inżynierowie chcący wykorzystać tę technologię mają do dyspozycji Narzędzie BIM dedykowane izolacjom technicznym z wełny kamiennej PAROC.

Zastosowanie wirtualnych obiektów niesie za sobą ogromne korzyści praktyczne na etapie modyfikacji dokumentacji. Zmiana średnicy stalowej rury zasilającej powoduje automatyczne dopasowanie i przeliczenie przypisanej do niej otuliny izolacyjnej.

Oprogramowanie to potrafi również błyskawicznie wygenerować niezwykle precyzyjne zestawienie materiałowe potrzebne do wykonania zlecenia. Usprawnia to proces zamawiania towaru i tworzenia realnego kosztorysu.

Wtyczka PAROC BIM pomaga zaplanować i wdrożyć odpowiednie rozwiązania izolacyjne zgodnie z obowiązującymi wymogami technicznymi i przepisami budowlanymi.

Programy do obliczeń termicznych

Nawet najlepiej narysowana instalacja musi zostać zweryfikowana pod kątem fizyki cieplnej. Dobranie zbyt cienkiej izolacji szybko doprowadzi do utraty cennej energii w rurociągach grzewczych lub niepożądanego wykraplania się wody na systemach klimatyzacyjnych.

Ręczne wykonywanie zawiłych obliczeń matematycznych odchodzi powoli w zapomnienie na rzecz dedykowanych aplikacji wspomagających. Doskonałym wsparciem w codziennej pracy jest darmowy program kalkulacyjny PAROC Calculus, stworzony z myślą o profesjonalnym wymiarowaniu izolacji w systemach grzewczych, chłodniczych i wentylacyjnych.

Aplikacja ta pozwala szybko sprawdzić, jakie grubości materiału zabezpieczającego zastosować przy konkretnych temperaturach pracy i warunkach panujących w otoczeniu.

Nowoczesne podejście do inżynierii uwzględnia również dbałość o planetę i redukcję gazów cieplarnianych.

W osiągnięciu tych celów pomaga Kalkulator CO2 PAROC, za pomocą którego można ustalić optymalne grubości izolacji pod kątem ograniczenia negatywnego wpływu budynku na środowisko naturalne.

Właściwie przeprowadzone symulacje obliczeniowe gwarantują, że zrealizowana instalacja będzie bezpieczna i przyniesie inwestorowi obiecywane oszczędności przez lata eksploatacji.

źródło i zdjęcia: PAROC
