Gruntowy wymiennik ciepła - jak działa i ile możesz dzięki niemu zaoszczędzić?

2024-06-10 10:51:51

Gruntowe wymienniki ciepła (GWC) to jedno z tych rozwiązań, które – choć nie widać ich gołym okiem – potrafią diametralnie zmienić komfort życia w domu. Działają jak cichy bohater: schowany pod ziemią, nie wymaga naszej uwagi, a robi ogromną robotę. Dzięki nim powietrze nawiewane do wnętrza domu może być zimą przyjemnie podgrzane, a latem schłodzone – zupełnie bez udziału tradycyjnych źródeł energii.

Gruntowy wymiennik ciepła - jak działa i ile możesz dzięki niemu zaoszczędzić?

Z artykułu dowiesz się:

Zapewne wielu z Was nieraz zadawało sobie pytanie: jak ogrzać dom zimą i schłodzić go latem, nie podnosząc rachunków i nie szkodząc planecie? Odpowiedź leży pod naszymi stopami – dosłownie! Gruntowy wymiennik ciepła wykorzystuje potencjał naturalnej temperatury ziemi, zapewniając komfort termiczny bez ingerencji w środowisko i portfel.

Technologia ta przechodzi ewolucję – z ciekawostki dla entuzjastów energooszczędności do pełnoprawnego elementu projektów domów jednorodzinnych. Z roku na rok coraz więcej inwestorów rozumie, że oszczędność może iść w parze z komfortem i ekologią.

Czym jest gruntowy wymiennik ciepła?

Gruntowy wymiennik ciepła to instalacja, której zadaniem jest wstępne podgrzanie lub schłodzenie powietrza nawiewanego do domu. Działa dzięki temu, że na głębokości ok. 1,5–2 metrów temperatura gruntu utrzymuje się w granicach od 6 do 10°C – niezależnie od tego, czy na powierzchni jest -20°C czy +35°C.

System polega na przepuszczeniu świeżego powietrza z zewnątrz przez kanały zakopane w ziemi, gdzie dochodzi do wymiany ciepła między powietrzem a gruntem. Tak przygotowane, "przefiltrowane termicznie" powietrze trafia do centrali wentylacyjnej, czyli rekuperatora, który zajmuje się dalszą jego obróbką.

Efekt? Zimą powietrze wchodzące do domu jest cieplejsze, a latem – przyjemnie schłodzone. Bez użycia klimatyzatora czy dodatkowego ogrzewania.

Gruntowy wymiennik ciepła to instalacja, której zadaniem jest wstępne podgrzanie lub schłodzenie powietrza nawiewanego do domu.

Zobacz przykładowe realizacje gruntowych wymienników ciepła

Rodzaje gruntowych wymienników ciepła

Nie wszystkie GWC są sobie równe. Na rynku znajdziemy przede wszystkim dwa typy: rurowe (przeponowe) i modułowe (bezprzeponowe). Każdy z nich działa nieco inaczej i ma swoje specyficzne zalety.

Gruntowe wymienniki rurowe

To klasyka gatunku. System składa się z długich rur (często spiralnie ułożonych), przez które przepływa powietrze. Rury zakopuje się na odpowiedniej głębokości, by maksymalnie wykorzystać temperaturę gruntu. Ciepło przekazywane jest przez ścianki rur – dlatego tak ważny jest materiał wykonania oraz grubość ścianki.

Dla przykładu, firma GLOBAL wykorzystuje rury z polietylenu (PE), który ma bardzo dobrą przewodność cieplną (0,50 W/mK) – lepszą niż polipropylen (PP), który często bywa tańszą, ale mniej wydajną alternatywą.

Dodatkowo, połączenia rur w systemach GLOBAL są spawane elektrooporowo lub doczołowo, co zapewnia wysoką szczelność – podobną jak w instalacjach gazowych. To szczególnie ważne, jeśli wymiennik pracuje w trudnych warunkach gruntowych.

Ciekawostka? Mniejsza średnica rur może poprawić wydajność wymiennika – dokładnie jak w przypadku chłodnic samochodowych. To zasługa lepszego kontaktu powietrza ze ściankami i bardziej turbulentnego przepływu.

Gruntowe wymienniki modułowe

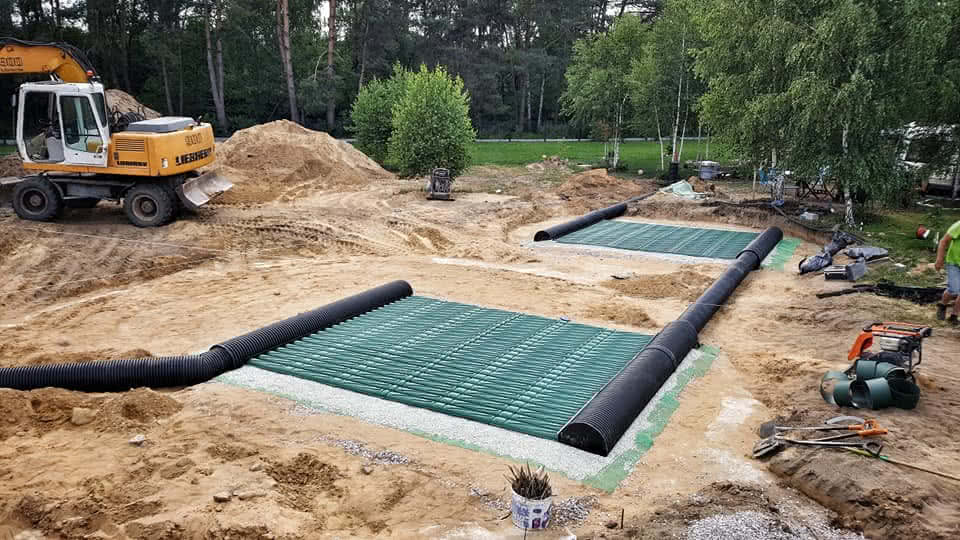

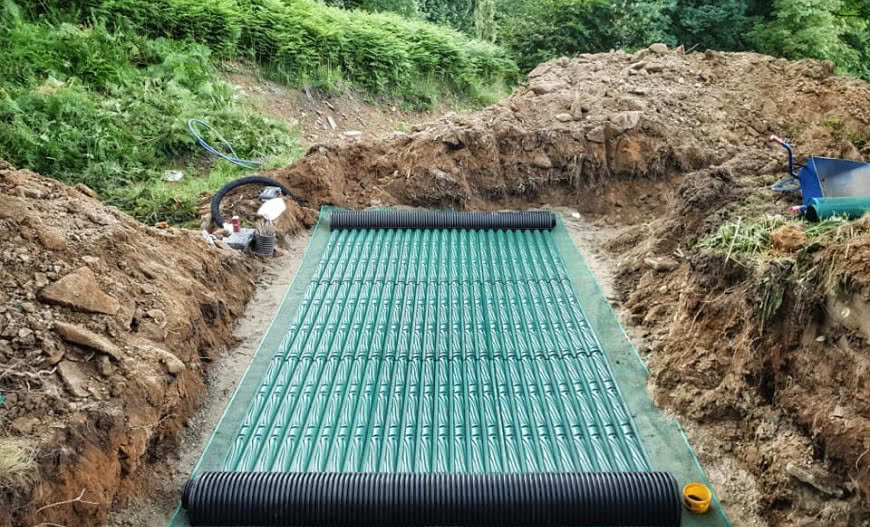

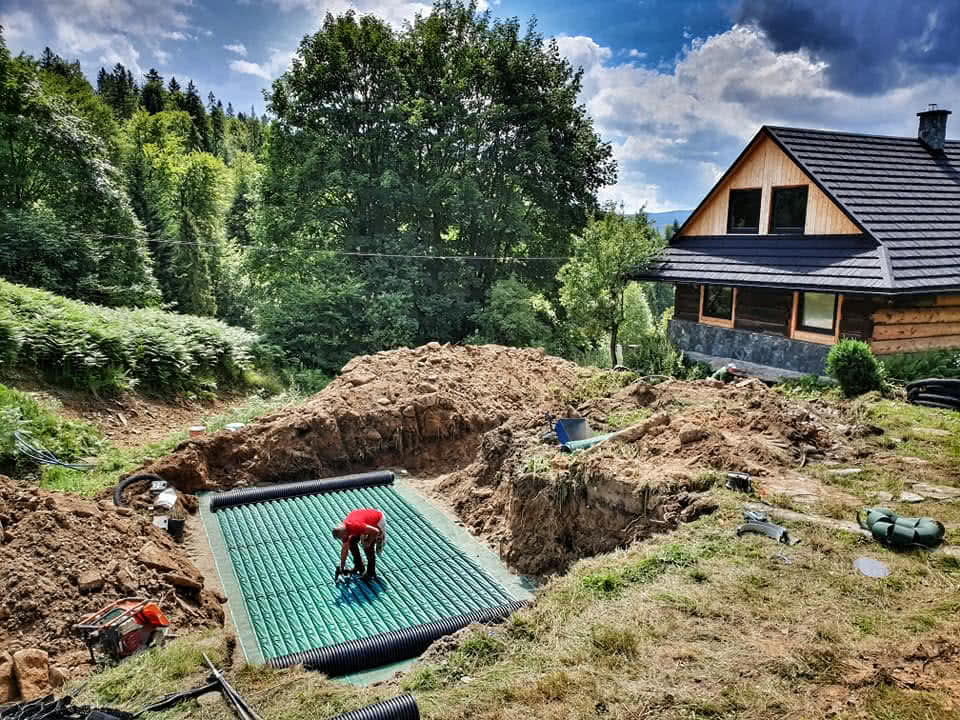

Tu robi się ciekawiej. Wymienniki bezprzeponowe – jak np. system GEOSTRONG – nie korzystają z rur, lecz ze specjalnych kanałów, które pozwalają powietrzu na bezpośredni kontakt z gruntem.

W systemie GEOSTRONG powietrze dostaje się z czerpni do rozdzielacza, a dalej do modułów kanałowych o długości około 2 metrów, wykonanych w technologii karbowanych spiral. Ich zadaniem jest wywołanie zawirowania powietrza, aby dotykało każdej powierzchni, z jaką się zetknie – również z betonowymi ścianami wymiennika.

Taki sposób przepływu – turbulentny, a nie laminarny – sprawia, że ciepło wymienia się efektywniej. Co więcej, dyfuzja ciepła odbywa się nie tylko od dołu, ale także z boków i od góry. To coś, czego klasyczne GWC rurowe nie są w stanie zaoferować.

GEOSTRONG potrafi zaskoczyć. Zimą, nawet przy -20°C, temperatura powietrza na wyjściu z wymiennika utrzymuje się w granicach +1°C do +4°C. Latem? Gdy upał przekracza 35°C, powietrze z GWC ma zaledwie 14–17°C. To więcej niż przyzwoity wynik – to naturalna klimatyzacja w pełnym znaczeniu tego słowa.

Wymienniki bezprzeponowe – jak np. system GEOSTRONG – nie korzystają z rur, lecz ze specjalnych kanałów.

Wilgotność powietrza a komfort użytkowania

GWC to nie tylko kwestia temperatury. Wilgotność powietrza także ma ogromne znaczenie dla komfortu wewnątrz budynku. I tu znów natura przychodzi z pomocą.

Latem, gdy powietrze atmosferyczne jest gorące i wilgotne, w wymienniku następuje kondensacja pary wodnej – skropliny są samoczynnie odprowadzane do gruntu. Efekt? Powietrze wchodzące do domu jest chłodne i przyjemnie suche.

Zimą z kolei grunt oddaje część swojej wilgoci powietrzu – co naturalnie podnosi jego wilgotność. I znów – bez nawilżaczy, bez dodatkowych urządzeń. Wszystko działa samo.

Kiedy warto zdecydować się na GWC?

Zasada jest prosta: jeśli planujesz system rekuperacji, warto rozważyć gruntowy wymiennik jako jego uzupełnienie. Dlaczego?

Obniża zużycie energii potrzebnej do podgrzewania lub chłodzenia powietrza.
Poprawia komfort termiczny bez użycia klimatyzatora czy grzejnika.
Stabilizuje wilgotność nawiewanego powietrza.
Zwiększa żywotność systemu rekuperacyjnego – ponieważ temperatura powietrza jest łagodniejsza.

Dodatkowo, to system niemal bezobsługowy. Raz wykonany – działa przez dziesięciolecia. Oczywiście pod warunkiem, że zostanie dobrze zaprojektowany i wykonany.

O czym trzeba pamiętać?

Oto kilka rzeczy, które mają wpływ na efektywność GWC (ale pamiętaj – nie punktujemy przesadnie!):

Głębokość posadowienia – im głębiej, tym bardziej stabilna temperatura.
Rodzaj gruntu – wilgotny, gliniasty grunt przewodzi ciepło lepiej niż suchy piasek.
Przepływ powietrza – zbyt szybki lub zbyt wolny obniża efektywność.
Jakość wykonania – szczelność, materiał rur, odpowiednie nachylenie do odprowadzenia kondensatu.

Szczególnie istotne są warunki wodno-gruntowe. W miejscach o wysokim poziomie wód gruntowych bezpieczniejszym rozwiązaniem może być system rurowy. W innych przypadkach warto dać szansę systemowi GEOSTRONG, który – choć bardziej zaawansowany – daje spektakularne rezultaty.

Podsumowanie – czy warto inwestować w GWC?

Odpowiedź jest prosta: zdecydowanie tak. Gruntowy wymiennik ciepła to technologia, która:

Zwiększa efektywność systemu wentylacyjnego.
Obniża rachunki za energię.
Poprawia jakość powietrza w domu.
Działa bezobsługowo przez lata.

Nie każdy dom musi mieć GWC, ale każdy dom może na tym zyskać. Jeśli jesteś na etapie planowania budowy lub modernizacji, warto skonsultować się ze specjalistami i dobrać rozwiązanie optymalne dla warunków lokalnych.

Firma GLOBAL-TECH oferuje kompleksowe wsparcie – od projektu po wykonanie. Warto odwiedzić ich stronę i skorzystać z wiedzy praktyków, którzy od lat tworzą efektywne systemy GWC w całej Polsce.

Źródło i zdjęcie: Global Tech
