Najczęściej stosowane pompy głębinowe, czyli modele wirnikowe, działają w oparciu o wirnik osadzony na wale. Wał ten może być bezpośrednio połączony z silnikiem w przypadku pomp monoblokowych lub oddzielony sprzęgłem w innych typach pomp.
Podczas pracy urządzenia oś wirnika wprawiana jest w ruch dzięki zasilaniu, co generuje energię kinetyczną. Ta z kolei zwiększa ciśnienie, umożliwiając zasysanie i pompowanie wody na powierzchnię. Proces ten jest złożony i wymaga współpracy wielu elementów, które tworzą konstrukcję pompy głębinowej.
Wirnikowa pompa głębinowa to urządzenie o złożonej konstrukcji, na której skuteczność działania wpływa wiele elementów, takich jak silnik, sprzęgło czy części hydrauliczne.
Choć zasada działania wszystkich pomp głębinowych pozostaje niezmienna, poszczególne modele mogą być wyposażone w dodatkowe komponenty, które zwiększają ich funkcjonalność i bezpieczeństwo.
Do takich elementów należą między innymi czujnik poziomu wody, systemy zabezpieczające przed przegrzaniem czy ochrony przed zwarciami elektrycznymi. Te udogodnienia sprawiają, że korzystanie z pompy staje się bardziej komfortowe i bezpieczne.
Jak zbudowana jest pompa głębinowa?
Silnik
Silnik to kluczowy element pompy głębinowej, odpowiedzialny za napędzanie wirnika i generowanie ciśnienia niezbędnego do tłoczenia medium. Podczas pracy wymaga efektywnego chłodzenia, które może być realizowane na dwa sposoby: za pomocą olejów mineralnych (chłodzenie olejowe) lub mieszanek wodno-glikolowych (chłodzenie wodne).
Dostępne na rynku pompy głębinowe wyposażone są w różne typy silników, dostosowane do określonych zastosowań. Najczęściej spotykane to:
- Jednofazowe – idealne do użytku domowego,
- Trójfazowe – przeznaczone głównie do zastosowań przemysłowych, charakteryzujące się większą wydajnością.
Silniki pomp głębinowych są często wyposażone w system ochrony przed pracą na sucho, zwany suchobiegiem. Jego zadaniem jest zapobieganie uszkodzeniom urządzenia, które mogą wystąpić w wyniku braku medium w układzie.
Sprzęgło
Sprzęgło pełni funkcję łącznika między silnikiem a częścią hydrauliczną pompy. Jego zastosowanie umożliwia prawidłowe działanie napędu w urządzeniach, w których silnik i wirnik nie są umieszczone na jednym wale.
Dzięki możliwości rozłączenia silnika od reszty konstrukcji, naprawy lub regeneracje silnika są łatwiejsze i szybsze, bez konieczności demontażu całego urządzenia.
Hydraulika
Hydraulika pompy głębinowej obejmuje kluczowe elementy, takie jak wirniki i dyfuzory, które bezpośrednio wpływają na wydajność, trwałość oraz niezawodność urządzenia.
W większości pomp głębinowych stosuje się kilka wirników hydraulicznych, co pozwala na zwiększenie ciśnienia tłoczonego medium, zapewniając bardziej efektywną pracę.
Ponieważ elementy hydrauliki mają bezpośredni kontakt z tłoczoną cieczą, ich materiały muszą być odpowiednio dobrane. W przypadku, gdy w tłoczonym medium znajdują się drobne cząstki stałe, takie jak piasek, zaleca się stosowanie pomp z wirnikami wykonanymi ze stali nierdzewnej.
Takie rozwiązanie zwiększa odporność urządzenia na ścieranie i zapewnia jego dłuższą żywotność, nawet w wymagających warunkach.
Pozostałe elementy
Oprócz części hydraulicznych w konstrukcji pomp głębinowych można wyróżnić inne istotne komponenty, takie jak:
- wał pompy,
- korpusy pompy,
- uszczelki,
- łożyska,
- osłony.
Każdy z tych elementów wpływa na sprawność pompy oraz jej zdolność do efektywnego tłoczenia wody. Ich jakość i odpowiednia konserwacja mają kluczowe znaczenie dla długotrwałego działania urządzenia.
Pompy głębinowe – co jeszcze warto wiedzieć?
Pompy głębinowe różnią się między sobą nie tylko konstrukcją, ale także parametrami technicznymi. Kluczowe przy wyborze odpowiedniego modelu jest określenie poziomu lustra wody oraz stopnia zanieczyszczenia tłoczonej cieczy.
Ważnym czynnikiem jest specyfika zbiornika lub akwenu, w którym urządzenie ma być zainstalowane.
Na przykład, w przypadku studni głębinowej istotna jest jej średnica, która determinuje wielkość pompy. Z kolei pompy montowane w zbiornikach otwartych wymagają zastosowania dodatkowego płaszcza, który przyspiesza przepływ wody wokół silnika, zapewniając jego efektywne chłodzenie.

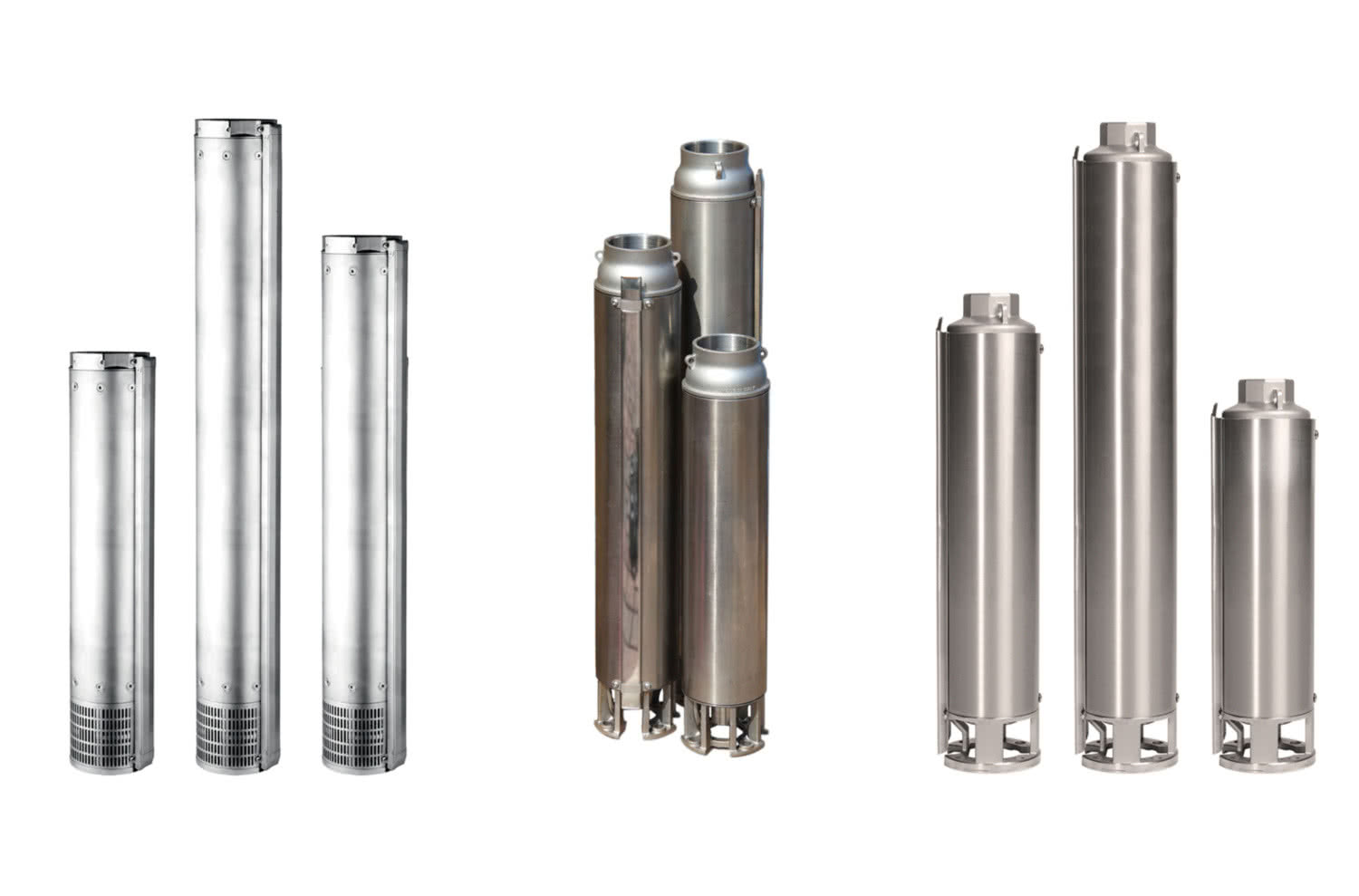

W ofercie firmy EBARA dostępne są pompy głębinowe, takie jak modele EVMS i BSP, oferowane w różnych rozmiarach (4, 6 lub 8 cali) i wykonane ze stali nierdzewnej AISI 304 lub 316, co gwarantuje ich wysoką odporność na korozję i trwałość.
Dobór odpowiedniej pompy głębinowej oraz jej dostosowanie do warunków pracy nie tylko wydłuża jej żywotność, ale również minimalizuje ryzyko awarii, zapewniając bezproblemowe działanie przez wiele lat.
Źródło i zdjęcia: EBARA Pompy Polska Sp. z o.o.
