Montaż systemu wentylacji stropowej

Jak ważna jest odpowiednia wentylacja stropowa?

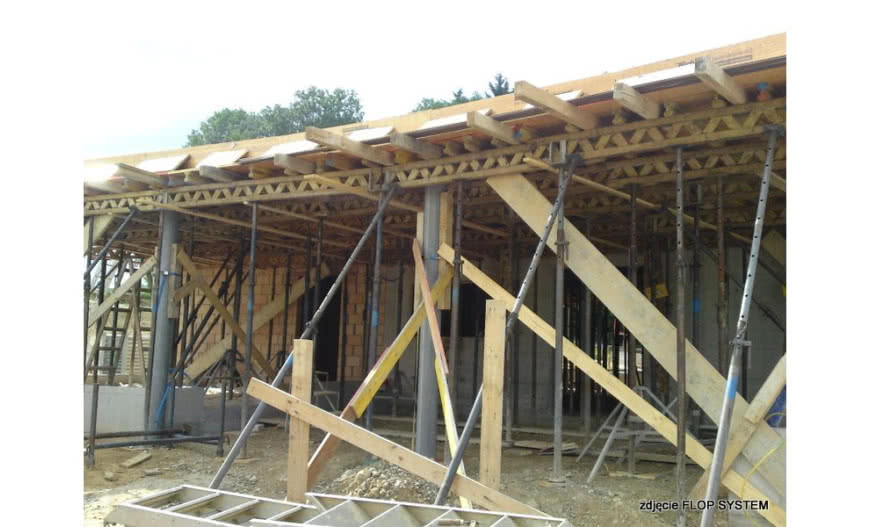

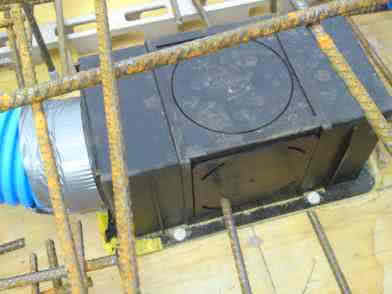

Do deskowania stropu mocuje się najpierw gwoźdźmi w odpowiednich miejscach kolektor układu wywiewnego i rozdzielacz układu nawiewnego oraz rozprężne skrzynki wentylacyjne, w których osadzone zostaną później kratki wentylacyjne (lub kolanka wentylacyjne pod anemostaty).

W skrzynkach kolektora, rozdzielacza i skrzynkach kratek wentylacyjnych ustala się ilość otworów pod kanały wentylacyjne. Jeśli trzeba, wybija się młotkiem odpowiednie zaślepki pod dodatkowe otwory pod szybkozłączki.

Do otworów na ścianach bocznych wprowadza się szybkozłączki (wciska na "klik").

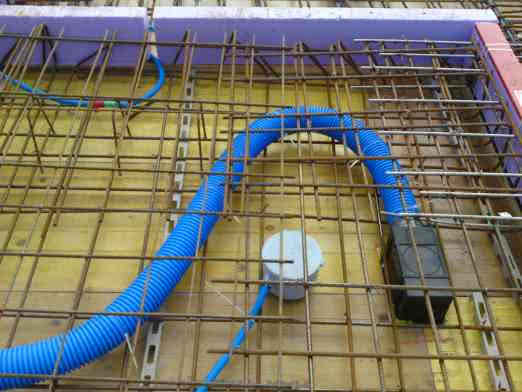

Pomiędzy kolektorem i skrzynkami wentylacyjnymi układu wywiewu układa się kanały Karboflex, każdy odcinek oddzielnie.

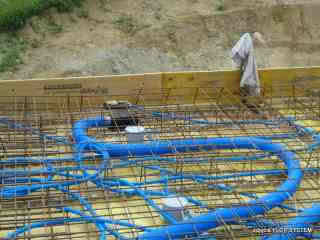

Pomiędzy rozdzielaczem i skrzynkami wentylacyjnymi układu nawiewu układa się kanały Karboflex  każdy odcinek oddzielnie.

I... gotowe!

oprac. Agnieszka Zygmunt
tekst i zdjęcia: FLOPSystem
