Węże gumowe do pary wodnej wykonane są z wysokiej jakości gumy, najczęściej EPDM, cechującej się m.in. odpornością na wysokie temperatury. Węże wzmocnione są oplotem (lub kordem) tekstylnym lub stalowym w zależności od ciśnienia roboczego.

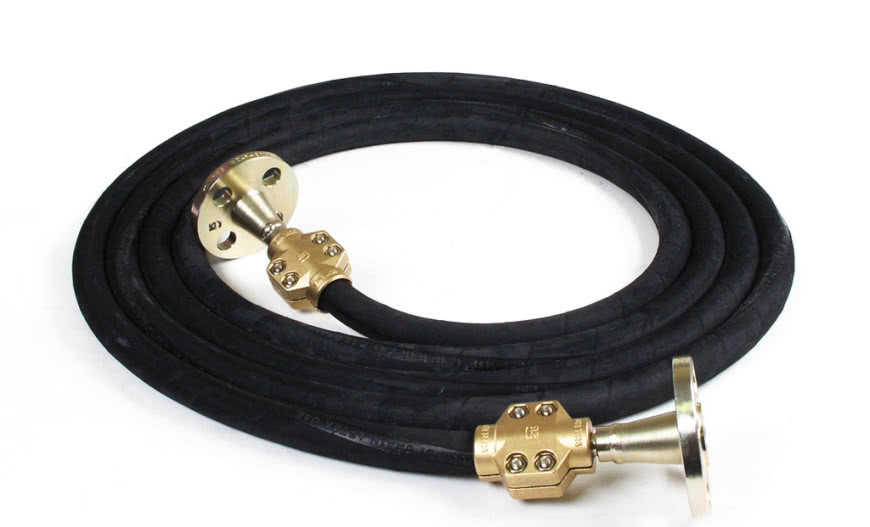

Zalecamy stosowanie do pary węży gumowych z końcówkami montowanymi za pomocą obejm skręcanych śrubami.
Działanie pary powoduje stopniową utratę własności sprężystych materiału (gumy) i może doprowadzić do przecieku lub nawet katastrofalnego w skutkach wyrwania końcówki z węża. Montaż na obejmy umożliwia dokręcenie zacisku w okresie eksploatacji węża. Ze względów bezpieczeństwa odradzamy używania węży gumowych z końcówkami zakutymi trwale tulejami zaciskowymi.
WYBÓR GUMOWEGO WĘŻA DO PARY WODNEJ
Dobierając wąż do instalacji parowej, należy ustalić jego warunki pracy:
- maksymalne ciśnienie robocze pary,
- temperaturę pary,
- rodzaj pary: para nasycona wilgotna (z cząstkami wody), para nasycona sucha, para przegrzana,
- zależność temperatury pary nasyconej od ciśnienia (nadciśnienia – wskazywanego przez manometr) podana jest poniżej:
| ciśn. [bar] | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| temp. [°C] | 120 | 134 | 144 | 152 | 159 | 165 | 171 | 175 | 180 | 184 | 188 |
| ciśn. [bar] | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 22 | 24 |
| temp. [°C] | 192 | 195 | 198 | 201 | 204 | 207 | 210 | 213 | 215 | 220 | 224 |
- czy wąż będzie poddawany gwałtownym wzrostom ciśnienia,
- czy wąż będzie podlegał ugięciom w trakcie pracy pod ciśnieniem,
- czy wąż będzie stale czy okresowo użytkowany,
- czy obsługa będzie ręczna,
- jakie są zewnętrzne warunki pracy w miejscu, gdzie wąż będzie eksploatowany, możliwość urazów mechanicznych, czy nie występują rozlane lub kondensujące się agresywne chemikalia lub oleje, które mogą zniszczyć zewnętrzną warstwę węża.
INSTALACJA GUMOWEGO WĘŻA DO PARY WODNEJ
- Należy przestrzegać ogólnych warunków instalacji węży elastycznych, podanych w instrukcji użytkowania węży gumowych do pary wodnej.
- Należy upewnić się, czy przyłącza (końcówki do węża) przeznaczone są do pary.

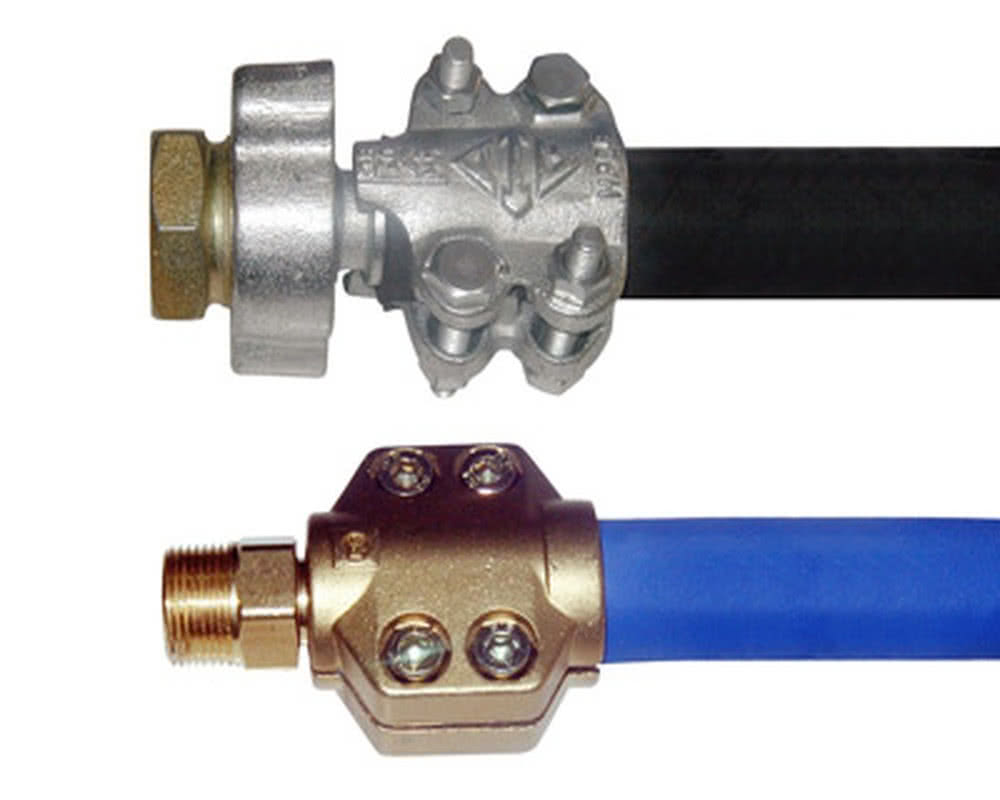

- Zalecamy stosowanie jedynie specjalnych końcówek do pary, mocowanych do węża obejmami skręcanymi śrubami. Umożliwiają one dokręcenie połączenia. Montując końcówki, należy przestrzegać wszystkich zaleceń ich doboru i montażu podanych przez dostawcę. Śruby przyłączy muszą być dokręcone przez cały czas pracy węża. Dokręcenie śrub należy sprawdzać przed każdym uruchomieniem instalacji.
- Należy unikać nadmiernego wyginania węża przy przyłączach.
ZASADY PRZECHOWYWANIA WĘŻA DO PARY WODNEJ
Wąż należy prawidłowo przechowywać, gdy nie jest użytkowany. Odpowiedni stojak lub paleta zmniejszają niebezpieczeństwo wystąpienia uszkodzeń podczas przechowywania.
Nie należy wieszać węża na haku, gwoździu lub zawieszeniach mogących spowodować przebicie lub uszkodzenie węża.
KONTROLA I KONSERWACJA WĘŻA GUMOWEGO DO PARY WODNEJ
Wszystkie gumowe węże do pary zużywają się w miarę upływu czasu. Dlatego bardzo ważna jest ciągła kontrola stanu węża, czy nie wystąpiło jego zużycie uniemożliwiające dalszą bezpieczną eksploatację.
Obsługa powinna zwracać uwagę na:
- występowanie pęcherzy i grudek gumy,
- pęknięcia odsłaniające oplot,
- przecieki pary przy złączach lub w jakimkolwiek innym miejscu węża,
- spłaszczenia lub załamania, mogące spowodować uszkodzenie węża,
- zmniejszenie przepływu pary wskazujące na „spuchnięcie” warstwy wewnętrznej.
Gdyby wystąpił którykolwiek z wyżej wymienionych przypadków, należy niezwłocznie wyłączyć z pracy dany wąż. Wąż ten należy dokładnie sprawdzić przed jego ponownym użyciem. Uszkodzenia węży do pary najczęściej pojawiają się na jego końcach, ponieważ często jest on tam zginany i odkształcany. W takim przypadku końcówkę węża należy odciąć i ponownie założyć złączkę.
Węże stosowane w sposób ciągły w warunkach stałej wysokiej temperatury i ciśnienia powinny być okresowo sprawdzane, czy nie występuje w nich utwardzenie warstwy wewnętrznej. W większości
przypadków w tym celu konieczne jest zdjęcie przyłączy.
ZASADY BHP UŻYTKOWANIA WĘŻA DO PARY WODNEJ
- Obsługa musi posiadać odpowiednie pokrywające całe ciało ubranie robocze łącznie z rękawicami, obuwiem gumowym oraz osłoną na oczy. Ubranie ma zabezpieczać ciało przed oparzeniami w przypadku wytrysku pary lub gorącej wody.
- Należy upewnić się, czy strefa pracy jest wolna od niebezpieczeństw i czy panuje w niej właściwy porządek.
- Należy sprawdzić dokręcenie złączy przed każdym uruchomieniem instalacji.
- Nie należy pozostawiać węża pod ciśnieniem przy nie pracującej instalacji. Zmniejsza to znacznie żywotność węża.
Źródło i zdjęcia: TUBES-INTERNATIONAL
