Jakie wybrać kable do paneli fotowoltaicznych?

Chociaż mogłoby się wydawać, że wybór kabli do instalacji solarnej powinien być prosty, szybko okazuje się, że tak nie jest. Na początku należy zaznaczyć, że kable służące do połączenia urządzeń fotowoltaicznych różnią się od typowych wersji elektrycznych.

Co oczywiste, mają grubszą, trwalszą izolację, ale też większą giętkość (klasa 5 lub 6). Ich średnica jest zróżnicowana, zawsze należy dobrać ją do konkretnej instalacji fotowoltaicznej. Oprócz tego miedziana linka znajdująca się wewnątrz kabla jest cynowana.

Przewody, które wykorzystywane są w przypadku systemów solarnych, muszą być zgodne z normami:

• PN-EN 50618:205.03 Kable i przewody do systemów fotowoltaicznych;
• N-SEP-E-004 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa.

Kable do instalacji PV – wymagania i parametry

Skoro już wiesz, że instalacje fotowoltaiczne wymagają specjalistycznego okablowania, mamy kilka informacji, które powinny pomóc podczas zakupów.

Zaczniemy od tego, że ten element zestawu solarnego możesz spotkać pod nazwą:

• kabel fotowoltaiczny;
• kabel solarny;
• przewód fotowoltaiczny;
• przewód solarny.

Wszystkie te terminy stanowią sposób na określenie okablowania służącego do wykonywania połączeń w instalacji PV.

A czym musi charakteryzować się przewód fotowoltaiczny? Bezpieczeństwem, wydajnością oraz długotrwałą eksploatacją. Przedstawiamy najważniejsze parametry.

Izolacja kabli fotowoltaicznych

Jak wcześniej wspominaliśmy, poziom izolacji w przewodach solarnych jest wyższy, niż w kablach elektrycznych. Są one wyposażone w podwójną izolację, jedną, standardową i drugą, którą jest oddzielona metalową przegrodą. W ten sposób zabezpiecza się okablowanie przed pożarem lub porażeniem prądem w wyniku uszkodzenia jednej z warstw.

Tak wysoki stopień izolacji sprawia, że kable można poprowadzić pod modułami, bez dodatkowych form ochrony.

Odporność na warunki atmosferyczne

Z izolacją związany jest kolejny parametr, czyli odporność na warunki atmosferyczne, a zwłaszcza promieniowanie UV oraz na wilgoć.

To, co jeszcze charakteryzuje kable do instalacji fotowoltaicznej, to wysoka wytrzymałość cieplna żył – zakres temperatur wynosi od -40 stopni Celsjusza do minimum 90 stopni Celsjusza. Tutaj warto wiedzieć, że przewody do paneli fotowoltaicznych poddawane są testom wytrzymałości termicznej.

Giętkość kabli do fotowoltaiki

Przewody w instalacji fotowoltaicznej powinny posiadać piątą lub szóstą klasę giętkości. Wysoki promień zgięcia pozwala na łatwiejsze układanie i bezpieczniejszy montaż.

Okres eksploatacji okablowania

W przypadku kabli mówi się też o okresie eksploatacji, który powinien wynosić minimum 20 lat. Najczęściej producenci dają na okablowanie gwarancję wynoszącą od 15 do 25 lat. Dzięki temu możesz mieć pewność, że przewody są wysokiej jakości.

Jak dobrać przewody do instalacji fotowoltaicznych?

Parametry, takie jak odporność wysokie temperatury, ochrona przed działaniem promieniowania UV, to podstawowe czynniki, które powinno się brać pod uwagę podczas wyboru okablowania.

To jednak nie wszystko – w zależności od tego, jakie elementy instalacji PV będą łączyć przewody, konieczne jest zwrócenie uwagi na nieco inne wymagania kabli. Omawiamy najważniejsze kwestie.

Kable po stronie prądu stałego

Przewody wykorzystywane po stronie prądu stałego muszą:

• przejść testy wytrzymałości termicznej zgodne z normą UNE-EN 60216;
• posiadać izolację z gumy termoutwardzalnej bezhalogenowej lub polietylenu usieciowanego;
• posiadać temperaturą pracy od -40 do +90 stopni Celsjusza;
• być dostosowane do pracy przy wysokim napięciu wynoszącym do 1000 VDC;
• wykazywać się elastycznością i małym promieniem gięcia.

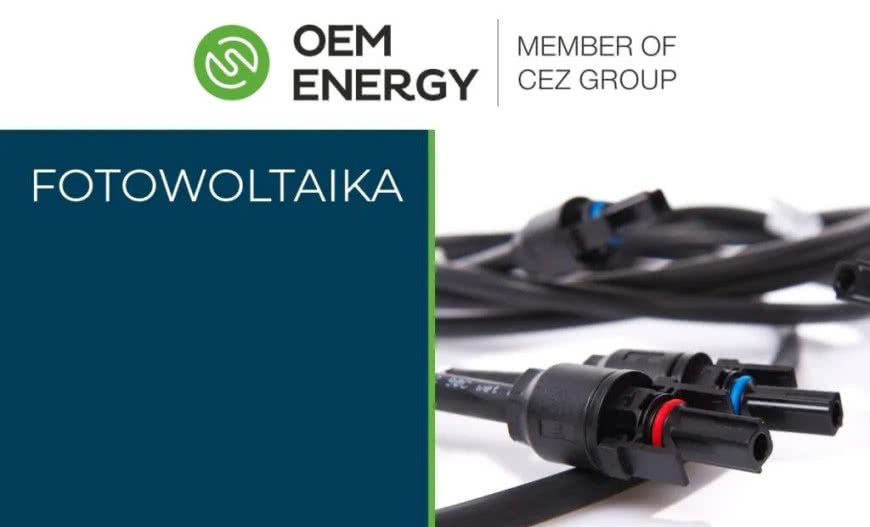

Konektory MC4

Konektory MC4 to złączki, które służą do połączenia kabli oraz modułów do falownika. Są odporne na warunki atmosferyczne – promieniowanie UV oraz skrajne temperatury. Dzięki ich użyciu, nie jest wymagane stosowanie dodatkowych osłon, izolacji.

Należy przy tym zwrócić uwagę na to, czy konektory są oryginalne. Niska jakość wykonania może tworzyć ryzyko pożaru instalacji, więc nie warto oszczędzać na materiale.

Przekrój poprzeczny żył

Trzecim czynnikiem, na który trzeba zwrócić uwagę, wybierając przewody do paneli fotowoltaicznych, jest przekrój poprzeczny żył. Czym się kierować? Należy sprawdzić, czy maksymalna obciążalność prądowa jest większa niż maksymalna moc energii elektrycznej płynącej w obwodzie. Ponadto zaleca się, aby spadek napięcia obwodu wynosił maksymalnie 1%.

Ceny przewodów do paneli PV

Cena kabli do instalacji PV jest uzależniona od stopnia rozbudowania systemu, czyli, w praktyce od tego, ile metrów przewodów będzie potrzebnych. I choć nie podamy tu dokładnych wartości, to tak naprawdę koszt okablowania stanowi niewielki procent całej inwestycji.

Jednocześnie jest to element, na którym nie warto oszczędzać. Wszelkie uszkodzenia nie będą skutkować wyłącznie przerwą w dostawie prądu. Źle dobrane kable mogą zwiększać występowanie łuków elektrycznych, które najczęściej prowadzą do zapłonu i w konsekwencji, do pożaru.

Montaż okablowania w instalacjach PV

Oprócz wyboru okablowania, istotną kwestią jest jego prawidłowe ułożenie, montaż zmniejszający ryzyko występowania uszkodzeń mechanicznych. Będzie mieć to wpływ zarówno na bezpieczeństwo, jak i sprawność instalacji PV.

Podczas montażu trzeba uwzględnić m.in. maksymalny dopuszczalny naciąg kabli, a także możliwość przesunięć przewodów pod wpływem silnego wiatru.

źródło i zdjęcia: OEM Energy
