Skrzynki rozdzielcze oferują znacznie więcej możliwości niż inne dotychczas spotykane systemy. Unikatowa konstrukcja skrzynki rozdzielczej-kolektora SPIDERvent pozwala na rozprowadzanie powietrza przy bardzo niskich stratach ciśnienia. Możliwość równoczesnego podłączenia przewodów wentylacyjnych do 12 otworów o średnicy: 75 mm i 90mm. Dzięki modułowości, system SPIDERvent pozwala na skalowalność i dowolną konfigurację podłączeń.
Uniwersalność systemu - przykłady montażu:

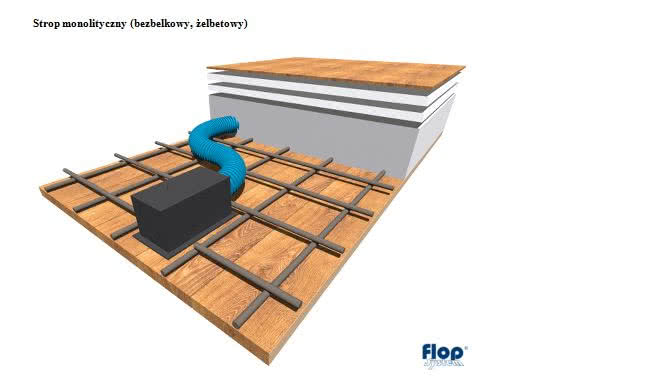

Maksymalny strumień powietrza pojedynczego systemu SPIDERvent® - 1200 m3/h. Wylewany na deskowaniu, daje duże możliwości aranżacji bryły budynku. Idealny dla celów rozprowadzenia systemu wentylacji stropowej SPIDERvent®, gdyż pozwala na swobodny - zoptymalizowany pod względem oporów hydraulicznych - układ kolektorów i rozdzielaczy powietrza, jak i skrzynek wentylacyjnych oraz samych kanałów rozprowadzających powietrze. Wszystkie elementy systemu (za wyjątkiem kanałów) po wypozycjonowaniu przybijane są do deskowania za pomocą gwoździ, które przy zrzucaniu deskowania odpadają wraz z konstrukcyjnie przewidzianymi do tego celu przewężeniami montażowymi skrzynek i kolanek wentylacyjnych.
W zależności od rozpiętości stropu (grubości) oraz wielkości strumienia powietrza wentylacyjnego, elementy występują w wersji „standard” o wysokości 12 cm lub „slim” 10 cm. W przypadku większych grubości stropu system SPIDERvent® przewiduje zastosowanie odpornych na ściskanie i kondensację pary wodnej przedłużek pod anemostaty i stabilizatory wywiewu o średnicach 125 mm (długość efekt. 53 mm) i 100 mm (długość efekt. 67 mm).
Możliwość wykorzystania dwuściennych, giętkich przewodów wentylacyjnych Karboflex (PE): D75 mm, D90 mm, D125 mm, dla których kolektory, rozdzielacze i skrzynki wentylacyjne zaopatrzono w gniazda szybkozłączne typu „klik”.

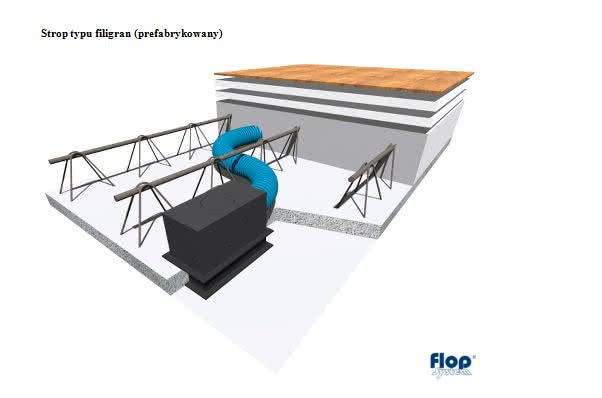

Maksymalny strumień powietrza pojedynczego systemu SPIDERvent® - 1200 m3/h. Szczególnie przydatny w budownictwie modułowym lub wielokondygnacyjnym np. budynki wielorodzinne. Kolektory i rozdzielacze powietrza oraz skrzynki wentylacyjne mogą być zamontowane (zalane w 5 cm płycie żelbetowej) już w zakładzie prefabrykacji.
Dla tego typu stropów system przewiduje specjalnie skonstruowane elementy (uwzględniające 5 cm grubość płyty żelbetowej). W przypadku kolanek wentylacyjnych zalewane w płycie są jednie kołnierze montażowe, do których na placu budowy podłącza się na wcisk kolanka, za pomocą systemu zatrzaskowego. W zależności od rozpiętości stropu (grubości) oraz wielkości strumienia powietrza wentylacyjnego, elementy występują w wersji „standard” o wysokości ponad płytę żelbetową 12 cm lub „slim” 10 cm.
W przypadku większych grubości stropu system SPIDERvent® przewiduje zastosowanie odpornych na ściskanie i kondensację pary wodnej rurowych przedłużek pod anemostaty i stabilizatory wywiewu o średnicach 125mm (długość efekt. 53 mm) i 100 mm (długość efekt. 67 mm).
Możliwość wykorzystania dwuściennych, giętkich przewodów wentylacyjnych Karboflex (PE): D75 mm, D90 mm, D125 mm, dla których kolektory, rozdzielacze i skrzynki wentylacyjne zaopatrzono w gniazda szybkozłączne typu „klik”.

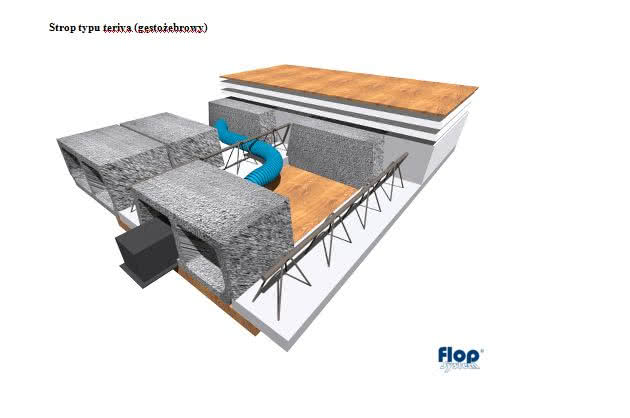

Maksymalny strumień powietrza pojedynczego systemu SPIDERvent® - 1200 m3/h. Istnieje możliwość prowadzenia przewodów wentylacyjnych w przestrzeniach wewnętrznych pustaków stopowych. W częściach, w których nie jest to możliwe lub w miejscach montażu kolektorów i rozdzielaczy powietrza oraz skrzynek lub kolanek wentylacyjnych - elementy systemu (za wyjątkiem kanałów), analogicznie jak dla stropu typu monolit, przybijane są za pomocą gwoździ (po wypozycjonowaniu elementu), które przy zrzucaniu deskowania odpadają wraz z konstrukcyjnie przewidzianymi do tego celu przewężeniami montażowymi skrzynek i kolanek wentylacyjnych.
W przypadku większych grubości stropu system SPIDERvent® przewiduje zastosowanie odpornych na ściskanie i kondensację pary wodnej rurowych przedłużek pod anemostaty i stabilizatory wywiewu o średnicach 125mm (długość efekt. 53 mm) i 100 mm (długość efekt. 67 mm).
Możliwość wykorzystania dwuściennych, giętkich przewodów wentylacyjnych Karboflex (PE): D75 mm, D90 mm, D125 mm, dla których kolektory, rozdzielacze i skrzynki wentylacyjne zaopatrzono w gniazda szybkozłączne typu „klik”.

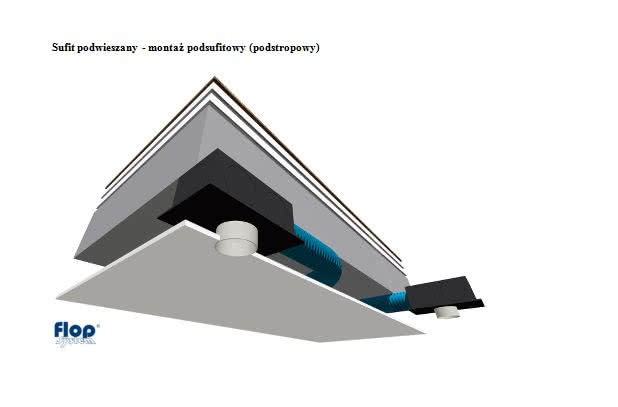

Maksymalny strumień powietrza pojedynczego systemu SPIDERvent® - 800 m3/h. Stosowany zawsze tam gdzie nie ma już możliwości „zatopienia” elementów systemu SPIDERvent® w stropie. Zastosowanie mają płaskie kolektory i rozdzielacze powietrza oraz skrzynki wentylacyjne typu SLIM, o grubości 10 cm.
Można stosować tradycyjne kanały wentylacyjne (inne niż Karboflex), w tym o ściankach izolowanych termicznie i akustycznie, także „styropianowe” kanały o przekroju prostokątnym. Montaż podstropowy wymaga z reguły dodatkowego wyciszenia kanałów rozprowadzających powietrze (kanały izolowane akustycznie) oraz bardziej starannego połączenia kanałów z elementami skrzynek i kolanek wentylacyjnych.
Współpraca z rekuperatorem RekuEKO
Rekuperator został zaprojektowany do współpracy z systemem SPIDERvent. Wyposażony w przeciwprądowy wysokowydajny wymiennik ciepła (odzysk ciepła do 95%), nagrzewnicę elektryczną oraz niskoenergetyczne silniki prądu stałego EC.
źródło i zdjęcie: Flop System
