XL3 S 160 - seria metalowych rozdzielnic

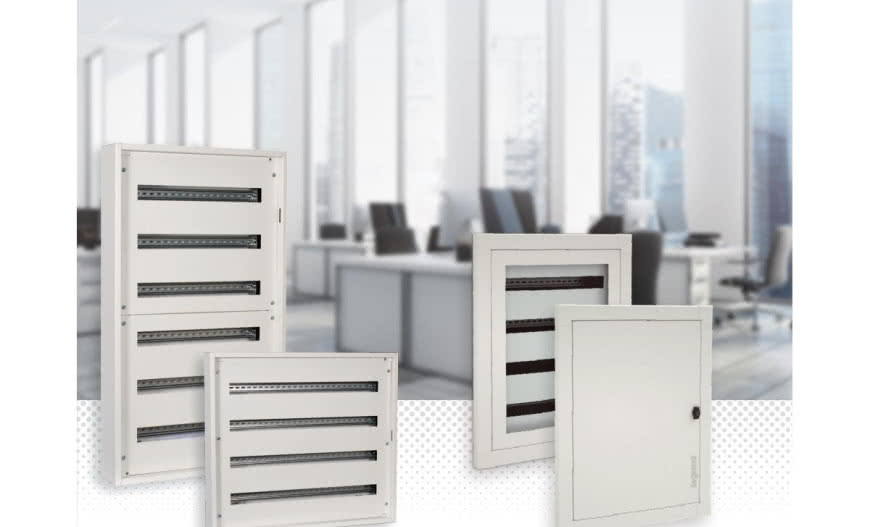

Dlaczego warto wybrać rozdzielnice rozdzielnice XL³ S 160?

Obudowy serii XL³ S cechuje bardzo mała głębokość wynosząca w przypadku wersji naściennych jedyne 135 mm, a w przypadku obudów wnękowych 116 mm. Daje to możliwość instalowania obudów wnękowych nawet w bardzo cienkich ściankach murowanych oraz kartonowo-gipsowych. Pomimo kompaktowych wymiarów, dzięki optymalnemu wykorzystaniu przestrzeni wewnętrznej dostępna jest duża ilość miejsca potrzebnego na prowadzenie przewodów np. w kanałach grzebieniowych Lina. Dodatkowym czynnikiem ułatwiającym wykonanie oprzewodowania rozdzielnicy jest demontowany stelaż ze wspornikami TH 35. Ponadto, indywidualna regulacja głębokości każdego wspornika TH 35 umożliwia zainstalowanie w jednej obudowie wyłącznika kompaktowego DPX³ i aparatów modułowych bez użycia dodatkowych akcesoriów.

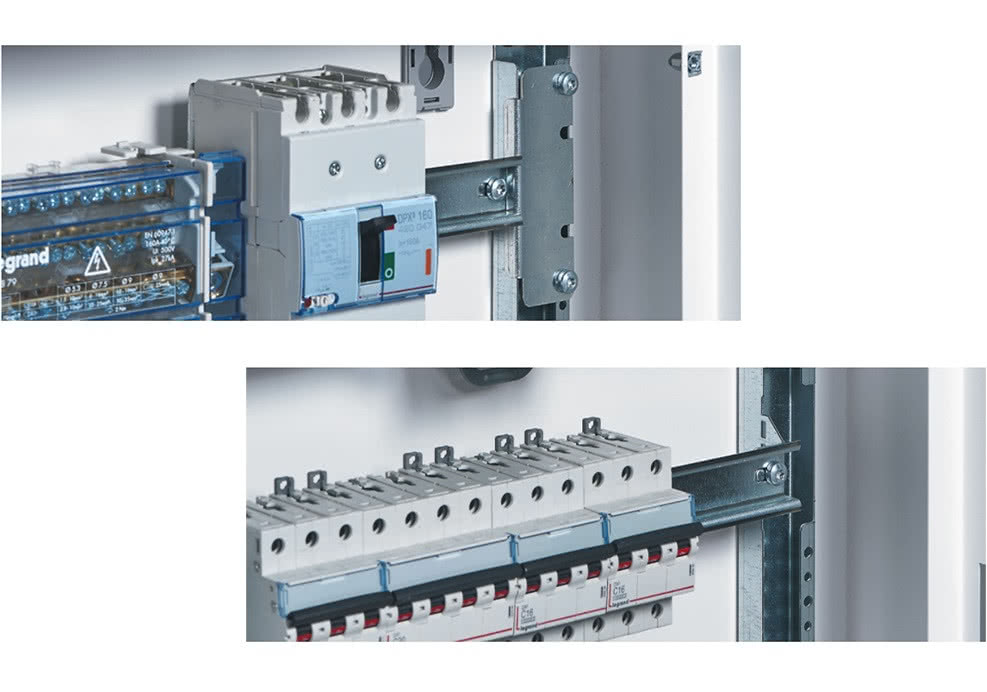

Regulacja głębokości wsporników TH 35 umożliwiająca dostosowanie do typu instalowanego aparatu fot. Legrand Polska

Płyty górna i dolna (w przypadku wersji wnękowej również ścianki boczne) wyposażone są w przetłoczenia do wyłamywania lub docinania, umożliwiające montaż dławików kablowych lub bezpośrednie wprowadzanie kabli. Rozdzielnice o szerokości 24 modułów, zarówno w płycie górnej i dolnej zawierają:

• 14 osłabień okrągłych o średnicy 25,4 mm,
• 7 osłabień okrągłych o średnicy 32,5 mm
• 7 osłabień prostokątnych o wymiarach 62 x 80 mm.

W przypadku rozdzielnic 36 modułowych użytkownik ma do dyspozycji:

• 20 osłabień okrągłych o średnicy 25,4 mm,
• 10 osłabień okrągłych o średnicy 32,5 mm
• 10 osłabień prostokątnych o wymiarach 62 x 80 mm.

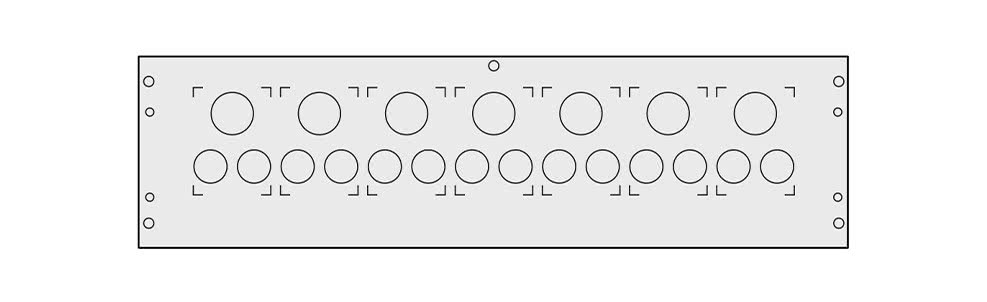

Osłabienia do montażu dławików lub bezpośredniego wprowadzania kabli na przykładzie rozdzielnicy o szerokości 24 modułów fot. Legrand Polska

Obudowy XL³ S 160 można wyposażyć w drzwi pełne odwracalne (zamawiane oddzielnie) z zamkiem z wkładką dwuprętową, mocowane w łatwy sposób bez użycia narzędzi. W przypadku obudów z drzwiami stopień ochrony wynosi IP40 a odporność na uderzenia mechaniczne IK07, natomiast bez drzwi wartości te wynoszą odpowiednio IP30 i IK04. Docelowo oferta XL³ S 160 zostanie uzupełniona o drzwi przezroczyste oraz możliwość wyposażenia we wkładkę bębenkową z kluczem nr 405.

Dzięki prostej i wytrzymałej konstrukcji, wysokiej estetyce wykonania i optymalnym wykorzystaniu dostępnej przestrzeni, rozdzielnice XL³ S 160 doskonale nadają się do stosowania w nowoczesnym budownictwie mieszkaniowym i komercyjnym. Prosty i szybki montaż aparatury, łatwe wykonanie oprzewodowania, sprawia że rozdzielnice te stanowią atrakcyjne rozszerzenie bardzo dobrze znanych na rynku rozdzielnic modułowych serii XL³ 160 firmy Legrand.

Najważniejsze zalety rozdzielnic XL3 S 160?

• Montaż aparatów do 160 A
• Szeroki zakres wielkości wymiarowych: pojemność od 48 aż do 288 modułów (17,5 mm)
• Łatwy montaż rozdzielnic wnękowych w ścianach murowanych lub kartonowo-gipsowych dzięki niewielkiej głębokości wynoszącej jedynie 116 mm
• Demontowany stelaż ze wspornikami TH 35 o regulowanej głębokości – usprawnienie montażu aparatów i wykonania oprzewodowania=
• Możliwość swobodnego doboru listew zaciskowych PE/N

Podstawowe dane techniczne rozdzielnic XL3 S 160

• Montaż: wnękowy lub naścienny
• Liczba rzędów: od 2 do 8
• Klasa ochronności: I
• Stopień ochrony z drzwiami: IP40 / IK07 (bez drzwi: IP30 / IK04);
• Wymiary: szerokość 595 mm (24M) i 810 mm (36M), wysokość od 440 do 1340 mm, głębokość 116/135 mm
• Materiał: korpus z blachy stalowej o grubości 1 mm, osłony i drzwi z blachy stalowej o grubości 1,2 mm
• Kolor: RAL 9003 (biały)
• Prąd wyłączalny zwarciowy Icu: 17 kA
• Temperatura pracy: -5°C do +40°C
• Zamknięcie drzwi: zamek z wkładką dwuprętową ("double bar")
• Zgodność z normą: IEC/EN 61439-1 oraz IEC/EN 61439-3

źródło i zdjęcia: Legrand Polska
