Co klasyfikacja NRO oznacza w praktyce?

Klasyfikacja NRO

Podstawowe zasady doboru materiałów budowlanych ze względu na ich klasę reakcji na ogień określa Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 5 lipca 2013 r. zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. 2013 nr 0 poz. 926 2014.01.01).

Z uwagi na rozprzestrzenianie ognia, w rozporządzeniu znaleźć możemy m.in. klasyfikacje konstrukcji nośnych (w tym stropów), ścian wewnętrznych, ścian zewnętrznych wraz z ociepleniem, dachów i pokryć dachowych, a także przewodów wentylacyjnych oraz izolacji rurociągów. W dziale Bezpieczeństwo pożarowe, rozdział 6. Wymagania przeciwpożarowe dla palenisk i instalacji znajdujemy zapis § 267 punkt 8:

Izolacje cieplne i akustyczne zastosowane w instalacjach: wodociągowej, kanalizacyjnej i ogrzewczej powinny być wykonane w sposób zapewniający nierozprzestrzenianie ognia.

Co właściwie oznacza ten zapis? Zgodnie z paragrafem § 208 rozdziału 1. Zasady ogólne, elementy budynku określone w rozporządzeniu jako nierozprzestrzeniające ognia, słabo rozprzestrzeniające ogień lub silnie rozprzestrzeniające ogień, powinny spełniać, z zastrzeżeniem ust. 3, wymagania zgodnie z załącznikiem nr 3 do rozporządzenia. Tutaj dochodzimy do sedna sprawy, która dla wielu projektantów i inżynierów instalacji nierzadko stanowi źródło nieporozumień na poziomie doboru materiału izolacyjnego. Zgodnie z treścią załącznika, nierozprzestrzeniającym ognia przewodom wentylacyjnym, wodociągowym, kanalizacyjnym i grzewczym oraz ich izolacjom cieplnym odpowiadają:

• przewody i izolacje wykonane z wyrobów klasy reakcji na ogień: A1L; A2L-s1, d0; A2L-s2, d0; A2L-s3, d0; BL-s1, d0; BL-s2, d0 oraz BL-s3, d0;
• przewody i izolacje stanowiące wyrób o klasie reakcji na ogień wg PN-EN 13501-1:2008: A1L; A2L-s1, d0; A2L-s2, d0; A2L-s3, d0; BL-s1, d0; BL-s2, d0 oraz BL-s3,d0, przy czym warstwa izolacyjna elementów warstwowych powinna mieć klasę reakcji na ogień co najmniej E.

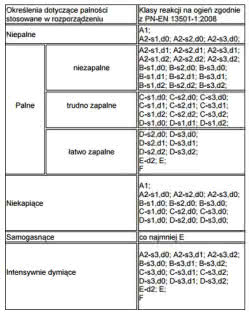

Tabela: Określenia dotyczące palności stosowane w rozporządzeniu i odpowiadające im klasy reakcji na ogień zgodnie z normą PN-EN 13501-1:2008

Nie rozprzestrzeniać wątpliwości

Wedle wspomnianego załącznika nr 3 do rozporządzenia, określeniom dotyczącym rozprzestrzeniania ognia odpowiadają europejskie klasy reakcji na ogień, dobrze znane m.in. z kart produktowych izolacji technicznych i budowlanych. Obecność w zapisach dopuszczalnych materiałów izolacyjnych o klasie E może więc nieco dziwić - zgodnie z normą, materiały tego typu potrafią mieć bardzo duży udział w ewentualnym pożarze, są zdolne do rozgorzenia przed upływem 10 minut i skutkują intensywną emisją dymu przy kontakcie z ogniem.

Kluczowym z punktu widzenia bezpieczeństwa pożarowego instalacji sanitarnych działaniem jest zatem rozróżnienie pomiędzy przewodami i izolacjami wykonanymi, a elementami stanowiącymi wyrób o określonej klasie reakcji na ogień. Praktyka pokazuje, że nieostrość tego zapisu nierzadko przysparza projektantom i wykonawcom problemów z interpretacją.

W pierwszym przypadku mówimy o sytuacji, w której zarówno przewód, jak też materiał izolacyjny, stanowią osobne wyroby - oba muszą wówczas posiadać klasę reakcji na ogień w zakresie od minimum BL-s3, d0 do A1L według normy PN-EN 13501-1:2008, wyjaśnia Robert Kotwas, Szef Wsparcia Sprzedaży Izolacji Technicznych w Paroc Polska.

W drugim przypadku materiał izolacyjny co prawda może posiadać klasę reakcji na ogień E, ale tylko, jeśli przewód razem z izolacją stanowią gotowy, nierozłączny, prefabrykowany wyrób, który jako całość spełnia wymagania dla klasy co najmniej BL-s3, d0. W sytuacji, gdy projektant dobiera rozwiązanie izolacyjne np. dla już istniejącego kanału wentylacyjnego, skorzystanie z takiego materiału izolacyjnego będzie więc oznaczać niespełnienie wymagań dla przewodów nierozprzestrzeniających ognia, dodaje.

Materiały niepalne - krok dalej w stronę bezpieczeństwa

Prawidłowa interpretacja przepisów zawartych w omawianym załączniku nr 3 do rozporządzenia posiada kluczowe znaczenie szczególnie w kontekście przewodów instalacji wodociągowych, kanalizacyjnych czy ogrzewczych, które nierzadko biegną przez kilka stref oddzielenia przeciwpożarowego i stanowią newralgiczny element z punktu widzenia bezpieczeństwa całego budynku.

Podczas projektowania systemów HVAC warto pójść o krok dalej i zwrócić uwagę nie tylko na sam ogień, płomienie oraz wysoką temperaturę. W warunkach pożaru równie duże, o ile nie większe niebezpieczeństwo dla osób i mienia stanowią płonące krople oraz wydzielający się dym - jak wskazują statystyki Komendy Głównej Państwowej Straży Pożarnej, tylko od września ubiegłego roku doszło w Polsce do blisko 3000 incydentów związanych z udziałem tlenku węgla, w tym do 39 wypadków śmiertelnych[1].

Duże ilości dymu wydłużają czas efektywnej ewakuacji z płonącego budynku, a płonące krople przyczyniają się do dalszego rozprzestrzeniania się ognia. Jak podkreślają eksperci, rozwiązaniem, które pomaga ograniczyć te negatywne zjawiska, jest zastosowanie wyrobów sklasyfikowanych według normy PN-EN 13501-1:2008 jako niepalne.

W klasyfikacji uzupełniającej do europejskiej klasyfikacji ogniowej materiałów budowlanych znaleźć możemy określenia dotyczące klasy wytwarzania dymu (s) i płonących kropli (d) przez poszczególne wyroby. Wyroby klasy A1 nie posiadają tych określeń, ponieważ nie palą się ani w żaden sposób nie przyczyniają się do rozwoju pożaru, zaś wyroby o klasie A2-s1,d0 wydzielają niewielkie ilości dymu i nie wydzielają kapiących kropli, tłumaczy Robert Kotwas.

Izolacje wykonane z wyrobów o klasie reakcji na ogień A1 oraz A2-s1,d0, takie jak np. wełna kamienna, najlepiej spełniają wymagania dla przewodów nierozprzestrzeniających ognia, dlatego znajdują szerokie zastosowanie jako zabezpieczenie ciepłochronne i ogniochronne systemów HVAC, podsumowuje.

Bezpieczeństwo pożarowe to jeden z najważniejszych aspektów, jakie towarzyszą projektowaniu i wykonywaniu systemów HVAC wewnątrz budynku. Dlatego tak istotnym staje się pełne zrozumienie przepisów określających wymagania dla przewodów nierozprzestrzeniających ognia - tylko w ten sposób unikniemy nieporozumień i błędów już na etapie projektu.

źródło i zdjęcie: Paroc
