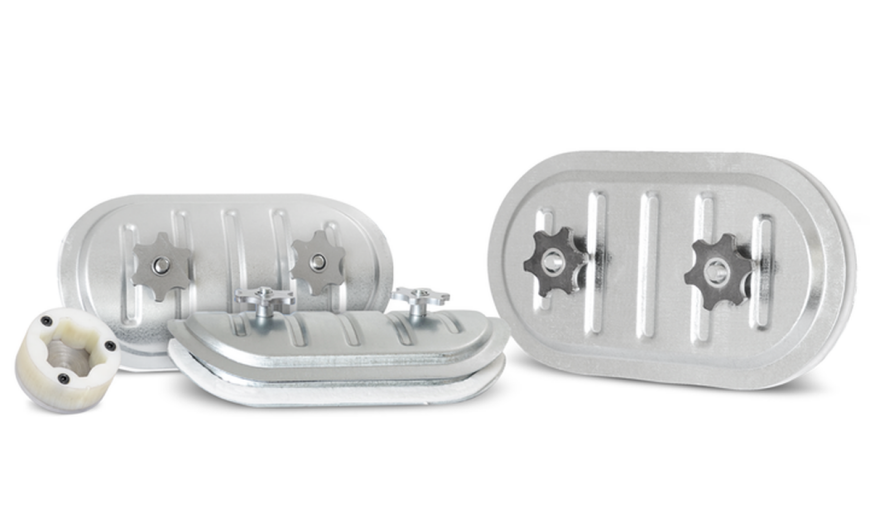

Alnor prezentuje nowe rewizyjne klapy IPFQ-HT i IPR-HT

Najważniejsze parametry klapy IPFQ-HT

Klapa rewizyjna IPFQ-HT to najprostszy, sprawdzony i bardzo wygodny sposób tworzenia włazów rewizyjnych w prostokątnych kanałach wentylacyjnych. Konstrukcja klapy rewizyjnej IPFQ-HT oraz uszczelka gwarantują idealne przyleganie jej powierzchni do powierzchni kanału, na którym jest zamontowana. Klapa wykonana jest z dwóch części, które skręcane poprzez dwa pokrętła zamykają szczelnie otwór rewizyjny. Dzięki temu zachowana jest klasa szczelności D dla systemów wentylacyjnych.

Parametry uszczelki ceramicznej USZ-CER:

Uszczelka ceramiczna USZ-CER charakteryzuje się podwyższoną wytrzymałością temperaturową wynoszącą 1100˚C. Nośnikiem uszczelki USZ-CER jest filc ceramiczny z włókna glikokrzemianowego. Materiałem klejącym jest akryl modyfikowany.

• Średnica włókna: 3,2 µm
• Gęstość: 200-300 kg/m³
• Wytrzymałość na rozciąganie: >350kPa lub 15,4 N/cm
• Maksymalna temaperatura pracy: 1100˚C
• Punkt topnienia: >1300˚C
• Przewodnictwo cieplne: 0,09 W/mK

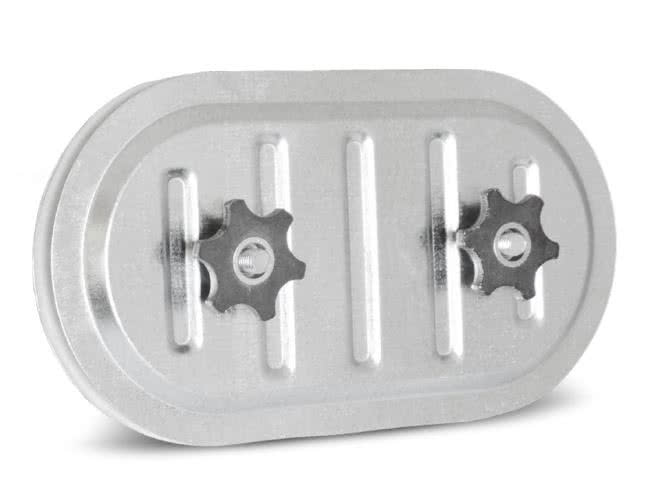

Klapa rewizyjna wysokotemperaturowa do kanałów prostokątnych IPFQ-HT fot. Alnor

Najważniejsze parametry klapy IPR-HT

Klapa rewizyjna IPR-HT wyposażona jest w uszczelkę ceramiczną i przeznaczona jest do montażu na kanałach okrągłych. Konstrukcja klapy rewizyjnej IPR-HT oraz uszczelka gwarantują idealne przyleganie jej powierzchni do powierzchni kanału na którym jest zamontowana. Dzięki temu zagwarantowana jest wysoka szczelność. Jest to bardzo prosta i tania, a zarazem maksymalnie skuteczna metoda do zamykania otworów rewizyjnych. Należy pamiętać, że otwory te muszą być dostosowane do wymiarów kanałów wentylacyjnych zgodnie z normą PN-EN 12097. Klapa montowana jest w otworze, który wycinany jest na podstawie dostarczonego w komplecie wzorca. Po odkręceniu pokręteł tworzy się przestrzeń pomiędzy dwoma częściami klapy – dzięki której mamy możliwość jedną cześć klapy wsunąć do środka kanału. Po dopasowaniu do otworu dokręcamy pokrętła.

Parametry uszczelki ceramicznej USZ-CER:

Uszczelka ceramiczna USZ-CER charakteryzuje się podwyższoną wytrzymałością temperaturową wynoszącą 1100˚C. Nośnikiem uszczelki USZ-CER jest filc ceramiczny z włókna glikokrzemianowego. Materiałem klejącym jest akryl modyfikowany.

• Średnica włókna: 3,2 µm
• Gęstość: 200-300 kg/m³
• Wytrzymałość na rozciąganie: >350kPa lub 15,4 N/cm
• Maksymalna temaperatura pracy: 1100˚C
• Punkt topnienia: >1300˚C
• Przewodnictwo cieplne: 0,09 W/mK

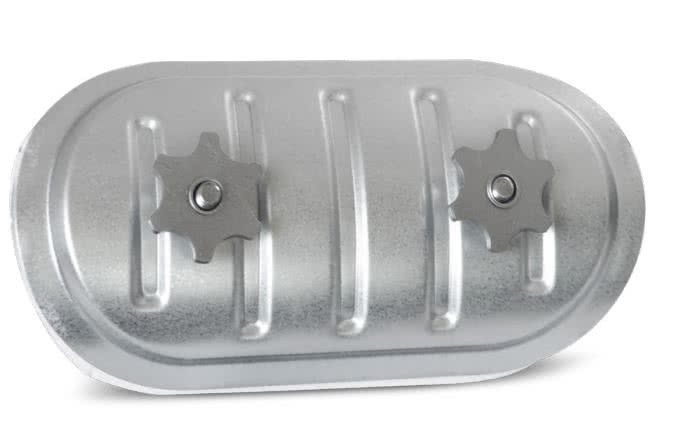

Rewizyjna klapa wysokotemperaturowa na kanał okrągły IPR-HT

źródło i zdjęcia: Alnor
