W dobie zaostrzonych norm budowlanych WT 2021, kluczowym aspektem projektowania instalacji staje się bilans strat ciepła. Budynki o wysokiej izolacyjności termicznej wymagają kontrolowanej wymiany powietrza, której nie jest w stanie zapewnić system grawitacyjny, uzależniony od kaprysów pogody i generujący niekontrolowane straty energii.
Rekuperator to urządzenie realizujące wymianę masy i energii w obiegu otwartym, mające na celu nie tylko zapewnienie higienicznych parametrów powietrza wewnątrz pomieszczeń, ale przede wszystkim drastyczną redukcję zapotrzebowania budynku na moc cieplną.
Aby zrozumieć, dlaczego system ten jest tak efektywny, należy przyjrzeć się jego wewnętrznej architekturze, która została zoptymalizowana pod kątem minimalizacji mostków termicznych oraz precyzyjnego sterowania strugami powietrza.
Każdy element centrali, od materiału obudowy po algorytmy sterownika, pełni ściśle określoną funkcję w procesie przekazywania entalpii z czynnika cieplejszego do chłodniejszego.
Konstrukcja obudowy i izolacja termiczna
Podstawą nowoczesnej centrali wentylacyjnej jest jej korpus, który musi łączyć w sobie lekkość z doskonałymi parametrami izolacyjnymi. W zaawansowanych rozwiązaniach technicznych odchodzi się od ciężkich konstrukcji stalowych na rzecz spienionego polipropylenu (EPP).
Materiał ten, charakteryzujący się zamkniętą strukturą komórkową, pełni funkcję zarówno konstrukcyjną, jak i izolatora termicznego o współczynniku lambda na poziomie ok. 0,038 W/mK.
Zastosowanie jednolitej obudowy z EPP eliminuje zjawisko mostków termicznych, co jest kluczowe dla zapobiegania kondensacji pary wodnej na powierzchni urządzenia, potocznie zwanego "poceniem się" rekuperatora.
Ponadto, specyfika spienionego polipropylenu pozwala na skuteczne tłumienie drgań akustycznych generowanych przez zespół wentylatorowy, co bezpośrednio przekłada się na komfort użytkowania instalacji.
Całość konstrukcji dopełniają króćce przyłączeniowe wyposażone w uszczelki EPDM, które gwarantują szczelność klasy D, eliminując ryzyko świstów i spadków sprężu w systemie kanałowym.
| Komponent centrali | Funkcja techniczna | Parametr kluczowy |
|---|---|---|
| Wymiennik ciepła | Transfer energii termicznej | Sprawność temperaturowa do 85–95% |
| System filtracji | Separacja cząstek stałych | Klasa filtracji EU3 (G3) / EU7 (F7) |
| Automatyka | Algorytmy sterowania przepływem | Programator tygodniowy / Modbus |
| By-pass (Obejście) | Pasywne chłodzenie (Free-cooling) | 100% obejścia wymiennika |
Serce układu – wymiennik ciepła
Centralnym punktem każdego rekuperatora, determinującym jego sprawność energetyczną, jest wymiennik ciepła. W urządzeniach wysokiej klasy standardem stały się wymienniki przeciwprądowe, w których strumienie powietrza nawiewanego i wywiewanego przepływają obok siebie równolegle, w przeciwnych kierunkach, na wydłużonym odcinku drogi.
Taka geometria, często wzbogacona o kanaliki o przekroju trójkątnym zwiększające powierzchnię wymiany, pozwala na osiągnięcie realnej sprawności temperaturowej rzędu 85-95%. Istotą działania tego elementu jest przekazanie energii termicznej bez mieszania się strumieni masy, co zapewnia 100% separację powietrza zużytego od świeżego.
Warto zwrócić uwagę na materiały, z których wykonane są lamele wymiennika – najczęściej są to tworzywa sztuczne typu PS lub PET o wysokim współczynniku przewodzenia.
Co więcej, nowoczesne wymienniki często pokrywane są powłokami polimerowymi z dodatkami biobójczymi, które zapobiegają kolonizacji urządzenia przez drobnoustroje takie jak gronkowiec złocisty czy bakterie E. coli, zapewniając higieniczną pracę instalacji.
Odzysk wilgoci i technologia entalpiczna
Alternatywą dla klasycznych wymienników płytowych są rozwiązania entalpiczne, które rewolucjonizują podejście do mikroklimatu wewnątrz budynku.
Wymiennik entalpiczny wyposażony jest w specjalną membranę polimerową o strukturze mikroporowej, która umożliwia transfer nie tylko ciepła jawnego, ale również utajonego, zawartego w parze wodnej.
Pory o średnicy nanometrycznej są tak dobrane, aby przepuszczać cząsteczki wody, jednocześnie blokując większe cząsteczki zanieczyszczeń, wirusów czy zapachów.
Dzięki temu w okresie zimowym wilgoć z powietrza usuwanego z łazienek czy kuchni jest zawracana do suchych pomieszczeń mieszkalnych, co zapobiega nadmiernemu przesuszeniu powietrza.
Z kolei latem proces ten ulega odwróceniu, odciążając system klimatyzacji poprzez wstępne osuszanie powietrza nawiewanego. Jest to rozwiązanie szczególnie polecane w nowoczesnym budownictwie, gdzie szczelność obiektu może prowadzić do problemów z niską wilgotnością względną w sezonie grzewczym.
Zespół wentylatorowy i sterowanie przepływem
Wymuszenie przepływu powietrza przez gęste filtry i wąskie kanaliki wymiennika wymaga zastosowania wydajnych jednostek napędowych. W inżynierii wentylacyjnej standardem stają się wentylatory promieniowe z łopatkami zakrzywionymi do tyłu, napędzane silnikami komutowanymi elektronicznie (EC) lub klasycznymi silnikami AC.
Kluczową zaletą napędów EC jest ich wysoka sprawność energetyczna oraz możliwość płynnej regulacji obrotów, co jest niezbędne dla precyzyjnego zbilansowania instalacji. Zaawansowana automatyka sterująca, oparta na mikroprocesorach, stale monitoruje parametry pracy, utrzymując równowagę wydatków nawiewu i wywiewu.
Zapobiega to powstawaniu niepożądanego nadciśnienia lub podciśnienia w budynku, które mogłoby zaburzyć naturalną infiltrację lub pracę innych urządzeń. Sterowniki te obsługują również harmonogramy pracy oraz współpracują z czujnikami CO2 i wilgotności, dostosowując intensywność wentylacji do rzeczywistych potrzeb mieszkańców.
Filtracja i system obejścia by-pass
Ochrona wnętrza rekuperatora oraz płuc domowników realizowana jest przez system filtracji, stanowiący pierwszą barierę dla zanieczyszczeń.
Stosowane są zazwyczaj filtry panelowe lub kieszeniowe o klasach od G3 (filtracja wstępna) do F7 (filtracja dokładna, antysmogowa), których powierzchnia czynna jest optymalizowana w celu minimalizacji spadków ciśnienia w instalacji.
Równie istotnym elementem funkcjonalnym jest tzw. by-pass, czyli obejście wymiennika. Jest to fizyczny kanał wewnątrz centrali wyposażony w automatyczną przepustnicę, który umożliwia realizację funkcji "free-cooling".
W letnie noce, gdy temperatura na zewnątrz jest niższa niż w nagrzanym budynku, sterownik otwiera by-pass, wtłaczając chłodne powietrze bezpośrednio do pomieszczeń z pominięciem odzysku ciepła. Pozwala to na pasywne schładzanie obiektu bez udziału energochłonnych agregatów chłodniczych.
Okresowe czynności serwisowe
| Element | Interwał | Czynność |
|---|---|---|
| Filtry | 3–6 miesięcy | Wymiana (przy silnym zabrudzeniu wzrasta opór i pobór prądu) |
| Wymiennik | 12–24 miesiące | Płukanie wodą (nie dotyczy entalpicznych!) lub przedmuchanie |
| Odpływ skroplin | 12 miesięcy | Weryfikacja drożności syfonu |
Zabezpieczenia przeciw zamarzaniu i eksploatacja
W naszych warunkach klimatycznych krytycznym aspektem pracy rekuperatora jest ochrona przed zamarzaniem kondensatu w wymienniku, do czego może dojść przy ujemnych temperaturach zewnętrznych.
Zablokowanie kanalików przez lód prowadzi do spadku sprawności i ryzyka awarii. Producenci stosują różne strategie obronne, z których najprostszą jest algorytm dysbalansu wentylatorów, polegający na okresowym zmniejszeniu obrotów wentylatora nawiewnego, by ciepłe powietrze wywiewane mogło rozmrozić wymiennik.
Bardziej zaawansowanym i komfortowym rozwiązaniem jest zastosowanie wstępnej nagrzewnicy elektrycznej (pre-heater). Podgrzewa ona mroźne powietrze czerpane do bezpiecznej temperatury (np. -2°C), co gwarantuje ciągłą i zrównoważoną wentylację nawet podczas srogich mrozów.
Należy pamiętać, że utrzymanie wysokich parametrów pracy urządzenia wymaga regularnego serwisu, w tym wymiany filtrów co 3-6 miesięcy oraz okresowego czyszczenia wymiennika i kontroli drożności odpływu skroplin.
Źródło: Alnor Systemy Wentylacji

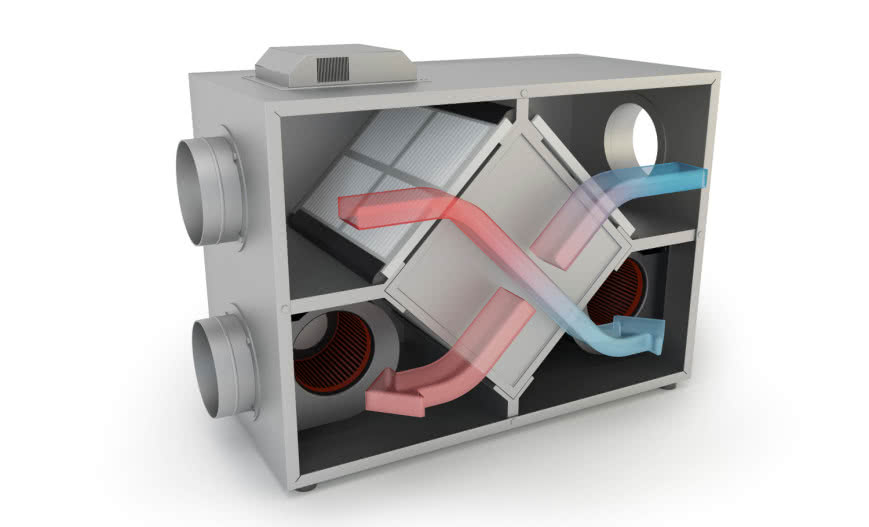

Fot. otwierająca: Adobe Stock
