Zawór przełączający pełni kluczową rolę w decydowaniu o kierunku przepływu medium, np. ciepłej wody, do dalszych części instalacji.

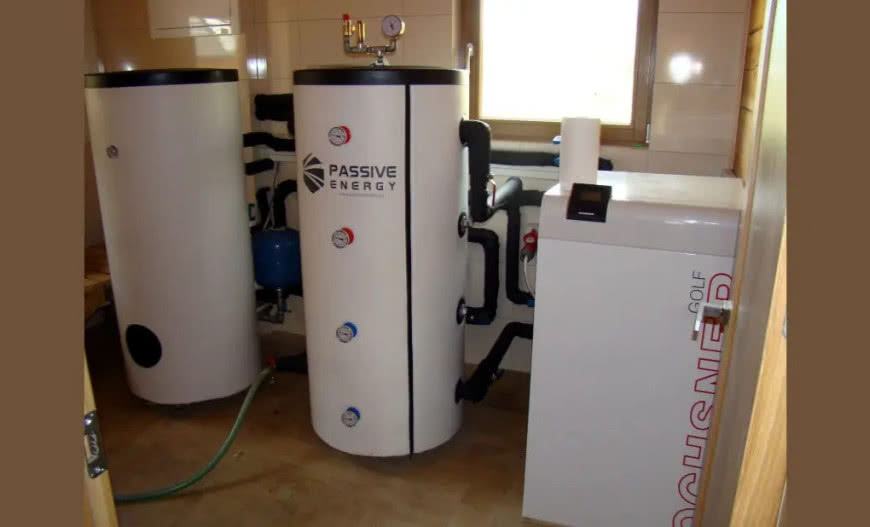

W systemach z pompami ciepła zawór przełączający może również zmieniać źródło ciepła, co jest szczególnie przydatne w bardzo chłodne dni, kiedy konieczne jest skorzystanie z dodatkowego źródła ogrzewania.
Funkcja przełączania zaworu w instalacji
Zawór z siłownikiem o sygnale 2-punktowym odpowiada za przełączanie strumienia medium między dwoma odbiornikami, na przykład buforem i grzejnikami.

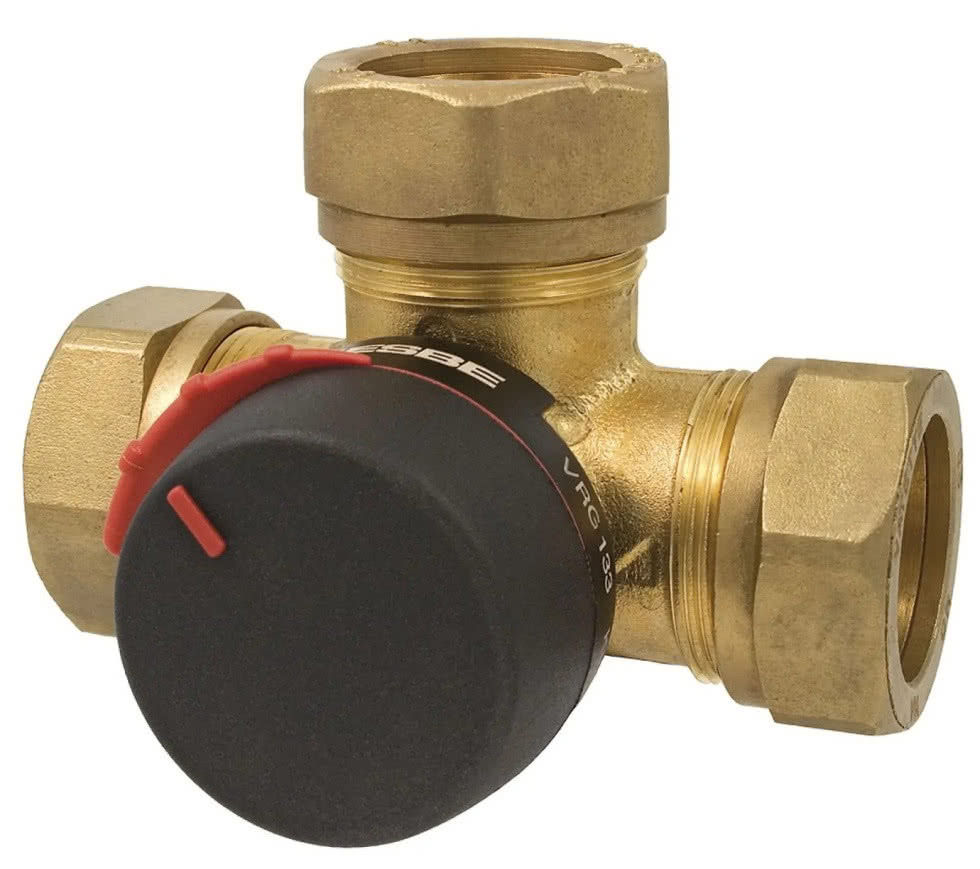

Siłownik o sygnale 2-punktowym może również współpracować z zaworem mieszającym serii VRG130.
W tej konfiguracji zawór pełni funkcję podobną do zaworu przełączającego serii VRG230, choć różni się od niego schematem przepływu.
Zawór ten jest zalecany do instalacji o średnicy nominalnej (DN) wynoszącej 50 lub mniejszej. W przypadku większych średnic dostępne są zawory i siłowniki o wyższych parametrach pracy. Zawory mieszające serii VRG130 charakteryzują się asymetrycznym modelem przepływu.
Funkcja mieszania zaworu obrotowego
Innym zadaniem zaworu obrotowego w instalacji z pompą ciepła jest mieszanie strumienia medium grzewczego dla obiegu grzejnikowego lub ogrzewania podłogowego.
W przypadku ogrzewania podłogowego zawór mieszający z siłownikiem dodatkowo chroni system rur oraz podłogę przed nadmierną temperaturą wody grzewczej.
Wybierając zawór mieszający do instalacji, należy zwrócić uwagę na odpowiednie parametry zaworu oraz dobór właściwego siłownika. W przypadku większych zaworów o wyższych parametrach przepływowych, stosuje się siłowniki z większym momentem obrotowym.
Warto również pamiętać, że czas obrotu siłownika różni się w zależności od rodzaju odbiorników zamontowanych w instalacji. Dla ogrzewania grzejnikowego czas ten wynosi od 60 do 120 sekund, natomiast dla ogrzewania podłogowego może być 2- lub nawet 4-krotnie dłuższy.
Inteligentne sterowanie zaworem mieszającym
Bardziej energooszczędnym rozwiązaniem jest zastosowanie zaworu obrotowego (mieszającego) współpracującego ze sterownikiem.
W zależności od preferencji użytkownika, można wybrać sterownik działający w trybie bezprzewodowym lub taki z tradycyjnym okablowaniem. Urządzenia sterujące dostępne na rynku różnią się stopniem zaawansowania funkcji.
Dobór i montaż zaworów obrotowych
Niezależnie od dokonanego wyboru, warto pamiętać o kilku podstawowych zasadach związanych z doborem i montażem zaworów obrotowych:
- Wybór jakościowego produktu: postaw na zawór obrotowy o wysokiej jakości, charakteryzujący się brakiem przecieków wewnętrznych, odpornością na ścieranie, dobrą ochroną przed korozją oraz odpowiednimi parametrami technicznymi, takimi jak wartość Kvs wyrażona w m³/h, wielkość DN i rodzaj przyłącza. Wysokiej jakości zawór obrotowy lepiej sprawdzi się w energooszczędnej instalacji z pompą ciepła, w przeciwieństwie do tańszego, mniej trwałego odpowiednika.
- Parametry pracy zaworu VRG130: zawór obrotowy serii VRG130 może pracować w temperaturach medium do +110°C w trybie ciągłym i do 130°C w trybie chwilowym. Minimalna temperatura medium nie powinna spadać poniżej -10°C, co jest istotne w kontekście zastosowań takich jak chłodzenie pasywne pompą ciepła.

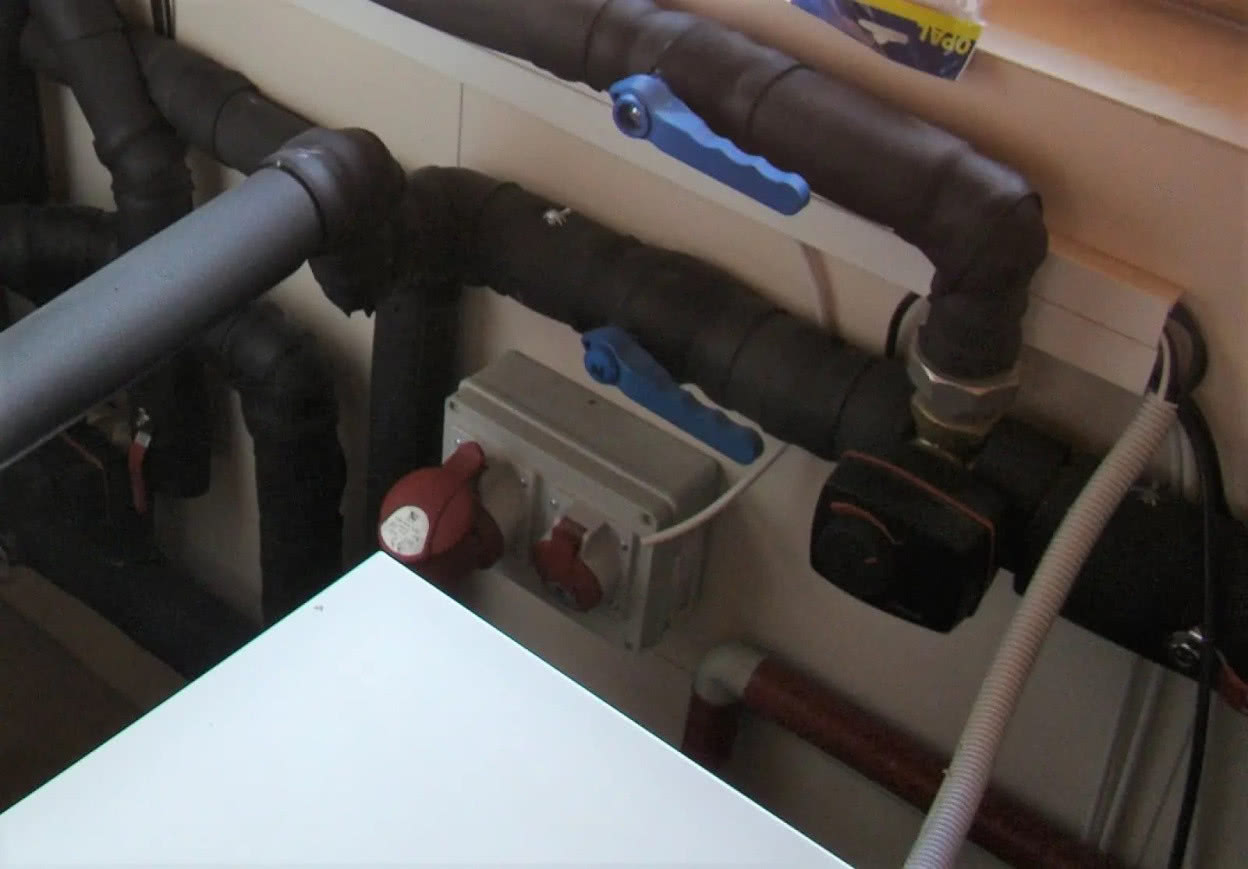

- Automatyzacja pracy zaworu: zawór obrotowy działa najefektywniej, gdy jego praca jest zautomatyzowana przez odpowiednio dobrany siłownik obrotowy (dla przełączania lub mieszania) lub sterownik (dla mieszania). Brak dopasowanego siłownika lub sterownika znacząco obniża efektywność pracy zaworu.
- Ręczna obsługa siłownika: w razie potrzeby, zmiana pozycji zawieradła jest możliwa ręcznie, bez zasilania elektrycznego, zgodnie z instrukcją obsługi siłownika.
- Dobór siłownika: podczas wyboru siłownika należy kierować się kilkoma kluczowymi zasadami, uwzględniając funkcję siłownika oraz wielkość momentu obrotowego.
- Kompatybilność z siłownikami: zawory obrotowe nie współpracują ze starszymi siłownikami, jeśli nie są wyposażone w odpowiednie zestawy przyłączeniowe. Aby zapewnić efektywność pracy instalacji, zaleca się montaż nowego zaworu obrotowego z dedykowanym siłownikiem obrotowym (2-punktowym dla przełączania, 3-punktowym lub proporcjonalnym dla mieszania).
- Ochrona urządzeń elektrycznych: nie należy instalować urządzeń elektrycznych, takich jak siłowniki czy sterowniki, bezpośrednio pod zaworem obrotowym. W przypadku awarii cieknący zawór może uszkodzić te urządzenia, co zwiększy koszty naprawy instalacji.
Warto również pamiętać, że zawory obrotowe mają dostępne części zamienne, takie jak nowe pokrętła i zestawy wewnętrzne, dedykowane dla zaworów o określonych wielkościach DN.
Zawory ESBE serii VRG mogą być dodatkowo wyposażone w osłony izolacyjne, co jeszcze bardziej zabezpiecza je przed stratami ciepła.
Źródło i zdjęcia: ESBE
