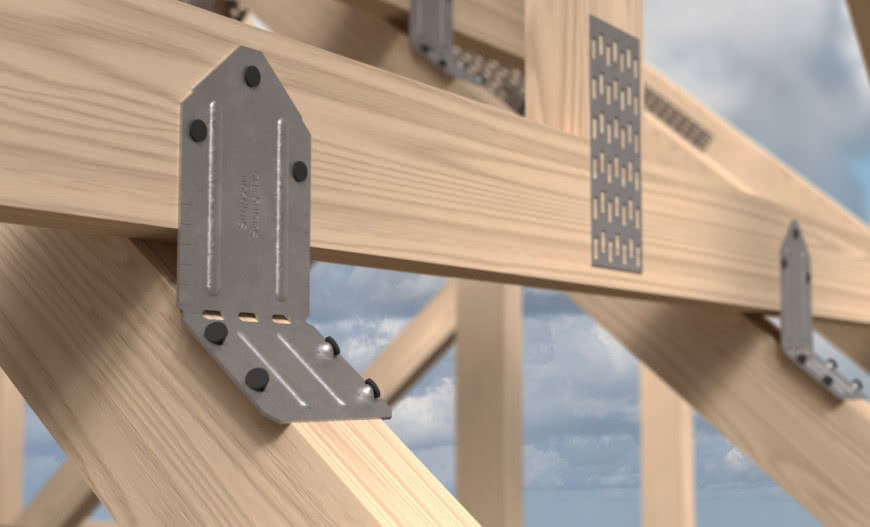

Klips wiązara koszowego VTCR

Klipsy VTCR stosowane są w dachach wiązarowych, gdy na głównej połaci chcemy nadbudować lukarnę lub po prostu chcemy urozmaicić prostą bryłę dachu.

Zaletą tego rozwiązania jest:

• Możliwość regulacji na miejscu w celu dopasowania  kątów nachylenia dachu od 10° do 40°
• Nadaje się do belek o szerokości 35 mm i 47 mm
• Otwory kopułkowe wymuszają montaż gwoździ pod kątem 45° za każdym razem
• Posiadają ETA i nośności charakterystyczne

Rozwiązania montażowe

Do wiązarów głównych montowane są wiązary tworzące lukarnę. Pojawiający się problem z połączeniem tych wiązarów, wynika z nachylenie połaci wiązarów, które opierają się o połać główną tylko krawędzią pasa dolnego.

Rozwiązaniem tego problemu jest klips VTCR, który jest złączem regulowanym dostosowującym się do nachylenia dachu.

Warto zwrócić uwagę na otwory w dolnej części złącza, które wymuszają wbijanie gwoździ pod kątem 45°. Inny montaż przy wąskich wiązarach (45 mm) byłby niemożliwy i rozwarstwiałby drewno.

Połączenie z wykorzystaniem klipsa VTCR eliminuje konieczność dodawania klina podtrzymującego pod wiązar koszowy lub fazowania pasa dolnego w celu dopasowania do nachylenia połaci. Dodatkową zaletą tego połączenia jest możliwość regulacji.

Podparcie klinowe wiązara

Wiązar koszowy opiera się o połać główną tylko krawędzią pasa dolnego. Możliwość dodania klina podpierającego pod wiązar koszowy.

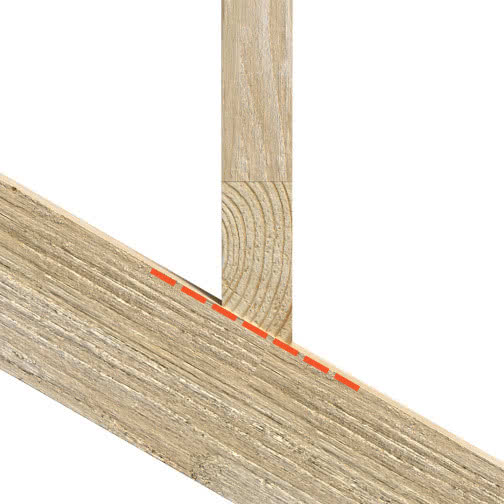

Podcięcie pasa dolnego wiązara

Podcięcie pasa dolnego wiązara koszowego w celu dopasowania do nachylenia połaci.

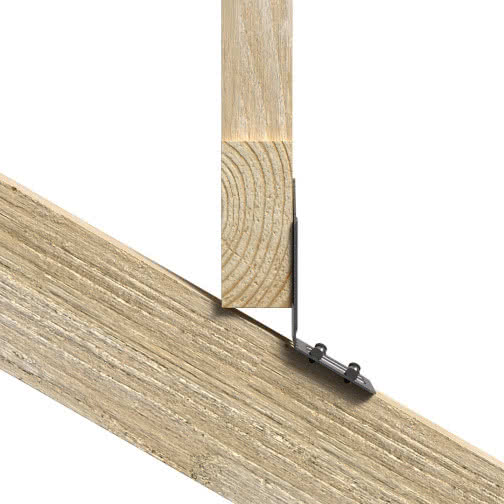

Zastosowanie klipsa VTCR

Specjalnie zaprojektowany, aby zminimalizować straty drewna i czas instalacji. VTCR zapewnia przetestowane strukturalnie połączenie, eliminując dodatkowe prace montażowe.

źródło i zdjęcia: SIMPSON Strong-Tie
