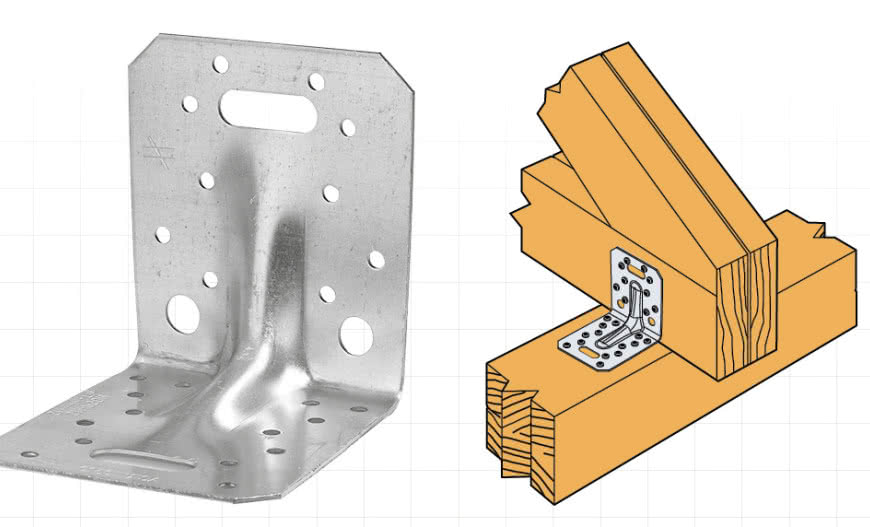

Mocowanie wiązarów dachowych kątownikiem ACRL

Kątowniki ACRL służą do stworzenia podpory przegubowo-przesuwnej i maksymalnego odzwierciedlenia modelu statycznego w realnej konstrukcji.

Dlaczego złącze kątowe ACRL?

Złącze ma gotowe nośności charakterystyczne dla wszystkich kierunków sił w połączeniu.

Jeden kątownik dwa rodzaje połączeń:

• Drewno – drewno (połączenia krokwi z murłatą).
• Drewno – beton (połączenia krokwi z betonowym wieńcem).

Schematy gwoździowania i kotwienia oraz sprawdzone i przetestowane łączniki.

Produkt dedykowany jest dla prefabrykowanych wiązarów dachowych o schemacie statycznym belki swobodnie podpartej i/lub wszystkie inne elementy konstrukcyjne gdzie konieczne jest uzyskanie wysokiej nośności.

Właściwości złącza kątowego z regulacją:

• Gatunek Stali: Stal S250GD.
• Grubość blachy: 2,0 mm.
• Ochrona antykorozyjna: cynkowana ogniowo metodą Sendzimira Z 275 g/m2 (20 µm).

Cechy produktu:

• Obliczone statycznie.
• Gwoździowanie pełne lub częściowe.
• Uniwersalna perforacja umożliwia mocowania do drewna i betonu.

Połączenie: Belka - Belka i Belka - Beton

Element główny: drewno lite, drewno kompozytowe, drewno klejone warstwowo, beton.
Element drugorzędny: drewno lite, drewno kompozytowe, drewno klejone warstwowo.

Zastosowanie złącza kątowego

Kątowniki ACRL służą do stworzenia podpory przegubowo-przesuwnej i maksymalnego odzwierciedlenia modelu statycznego w realnej konstrukcji.

• Połączenia krokwi z murłatą lub betonowym wieńcem.
• Mocowanie elementów drewnianych do betonu.
• Połączenie słupa drewnianego z belką.
• Wszystkie inne elementy konstrukcyjne gdzie konieczne jest uzyskanie wysokiej nośności połączenia.

Produkt dedykowany jest dla prefabrykowanych wiązarów dachowych o schemacie statycznym belki swobodnie podpartej.

Źródło i zdjęcia: SIMPSON Strong-Tie
