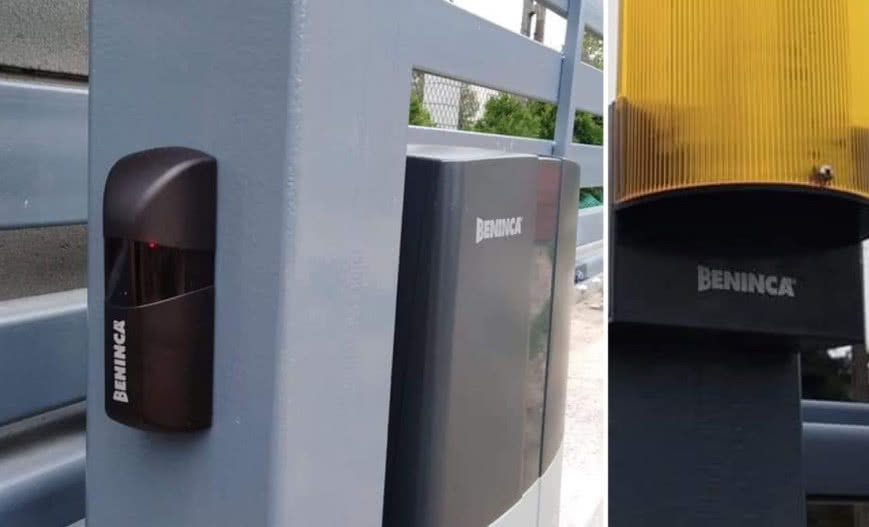

Fotokomórka do bramy z napędem – jak to działa?
Mimo niewielkich rozmiarów, fotokomórka odgrywa kluczową rolę w nowoczesnych systemach automatyki bramowej, a jej działanie jest dość proste.
Standardowa fotokomórka składa się z nadajnika – małej płytki elektronicznej z diodą emitującą światło podczerwone – oraz odbiornika wyposażonego w przekaźnik, który dzięki układowi elektronicznemu rozpoznaje modulowaną wiązkę światła wysyłaną przez nadajnik.
Gdy niewidoczna dla oka wiązka światła, biegnąca między nadajnikiem a odbiornikiem umieszczonymi po obu stronach bramy, zostanie przerwana przez obiekt (np. człowieka, zwierzę lub przedmiot), system wysyła sygnał, który zatrzymuje lub odwraca ruch bramy, zapobiegając potencjalnym kolizjom.
Rodzaje fotokomórek, na które warto zwrócić uwagę
Fotokomórki do bram wjazdowych występują w wielu rodzajach, a ich podział opiera się na sposobie przekazywania informacji o przeszkodzie z odbiornika do centrali sterującej.
Wyróżniamy dwa główne typy: fotokomórki analogowe, zwane również przekaźnikowymi, oraz fotokomórki cyfrowe, czyli bezprzekaźnikowe.
Dodatkowo można wskazać specyficzne podtypy, takie jak fotokomórki synchronizacyjne i refleksyjne. Na rynku dostępne są również fotokomórki bezprzewodowe. Innym kryterium podziału jest sposób montażu – na tej podstawie wyróżniamy fotokomórki natynkowe i podtynkowe.
Fotokomórka analogowa
Fotokomórka analogowa wykorzystuje przekaźnik jako element elektroniczny odpowiedzialny za załączanie lub rozłączanie obwodu. Gdy dochodzi do przerwania wiązki podczerwieni, obwód na wyjściach przekaźnikowych typu NO/NC zostaje zerwany.
Podłączenie tego typu urządzenia do centrali jest bardziej skomplikowane w porównaniu do innych fotokomórek, ponieważ wymaga większej liczby przewodów i odpowiedniej wiedzy technicznej. Zasięg działania fotokomórek analogowych wynosi zazwyczaj do 15 metrów.
Fotokomórka cyfrowa
Fotokomórka cyfrowa różni się od analogowej brakiem przekaźników. Informacja o przerwaniu wiązki podczerwieni przekazywana jest przez złącze cyfrowe, czyli te same przewody, którymi doprowadzane jest zasilanie.
Decydując się na ten typ fotokomórki, należy upewnić się, że centrala sterująca obsługuje sygnał cyfrowy.
Fotokomórki cyfrowe mają większy zasięg niż modele analogowe, wynoszący od 30 do 40 metrów. Dodatkowo ich montaż jest prostszy, ponieważ do połączenia z centralą wystarczą jedynie dwa przewody.
Fotokomórka bezprzewodowa
Na rynku dostępne są także fotokomórki bezprzewodowe, choć ich nazwa może być nieco myląca. Bezprzewodowy jest jedynie nadajnik, zasilany baterią lub akumulatorem, natomiast połączenie z centralą sterującą wciąż wymaga użycia przewodów.
Główną zaletą tego rozwiązania jest brak konieczności kładzenia okablowania pod istniejącym podjazdem, co bywa konieczne przy innych typach fotokomórek.
Wadą jest konieczność regularnej wymiany baterii lub ładowania akumulatora, co może być szczególnie uciążliwe zimą, gdy ogniwa szybciej się wyczerpują. Zasięg działania fotokomórek bezprzewodowych wynosi zazwyczaj od 10 do 15 metrów.
Fotokomórka refleksyjna
Jeśli zależy Ci na automatyzacji bramy bez ingerencji w istniejący podjazd, dobrym rozwiązaniem jest fotokomórka refleksyjna.
Działa ona inaczej niż tradycyjne fotokomórki – emituje wiązkę światła, która odbija się od lusterka po drugiej stronie bramy i wraca do detektora w tym samym urządzeniu.
W praktyce oznacza to, że po jednej stronie bramy montuje się urządzenie zawierające zarówno nadajnik, jak i odbiornik, a po drugiej stronie – lusterko. Jeśli wiązka światła nie zostanie odbita (czyli w świetle bramy pojawi się obiekt), brama zatrzyma się lub cofnie.
Zasięg fotokomórki refleksyjnej wynosi zwykle do 15 metrów. Dużą zaletą tego rozwiązania jest łatwość montażu oraz działanie w szerokim zakresie temperatur. Wadą natomiast jest konieczność regularnego czyszczenia lusterka, aby mogło prawidłowo odbijać wiązkę światła.
Na co zwrócić uwagę, wybierając fotokomórkę?
Przy wyborze fotokomórki do bramy najpierw warto wziąć pod uwagę rodzaj konstrukcji bramy. W przypadku bram przesuwnych wystarczy jedna linia wiązki światła, natomiast w bramach skrzydłowych potrzebne są dwie linie.
Dla bram dwuskrzydłowych zaleca się montaż dwóch kompletów fotokomórek, aby zminimalizować ryzyko przytrzaśnięcia przez skrzydła.
Ważne są również inne aspekty, takie jak sposób montażu, kąt widzenia i możliwość jego regulacji – szczególnie przydatne w przypadku asymetrycznych słupów bramowych.
Zwróć uwagę na zasięg działania, kompatybilność fotokomórki z modułem sterującym, rodzaj obudowy oraz klasę jej odporności na warunki atmosferyczne.
Fotokomórki od firmy Beninca
Fotokomórki oferowane przez firmę Beninca wyróżniają się na rynku wysoką jakością wykonania, np. model IRI.CELL charakteryzuje się wandaloodporną konstrukcją, a także wysoką odpornością na warunki atmosferyczne, co zapewnia maksymalną ochronę przed uszkodzeniami.
Warto zwrócić uwagę na innowacyjne rozwiązania, takie jak ogniwo fotowoltaiczne do ładowania akumulatora nadajnika.
Do montażu natynkowego polecamy modele synchronizacyjne FTC i PUPILLA, oferujące regulację kąta do 180°. Model PUPILLA.B, oprócz kąta regulacji do 220°, posiada ogniwo fotowoltaiczne do ładowania akumulatora.
W przypadku montażu podtynkowego idealnym wyborem jest model PIXEL, a wśród fotokomórek refleksyjnych szczególnie polecana jest fotokomórka KREX z podwójną soczewką.
Źródło i zdjęcia: Beninca
