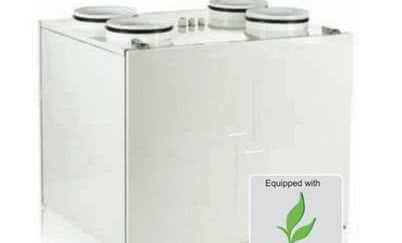

Nowy wariant centrali VUT 160 VB EC - teraz z by-passem

Równocześnie powietrze wywiewane ogrzewa świeże powietrze nawiewane na drodze wymiany ciepła w wymienniku płytowym przeciw prądowym, o wysokiej efektywności odzysku ciepła. To energooszczędne rozwiązanie dla domów prywatnych i mieszkań. Wszystkie modele przeznaczone są do łączenia z okrągłymi przewodami wentylacyjnymi.

Obudowa
Obudowa centrali wykonana jest z wysokiej jakości stali z powłoką polimerową z wewnętrzną izolacją termiczną i akustyczną z wełny mineralnej o grubości 20 mm.

Filtr
Centrala wentylacyjna wyposażona jest w filtry płyto we o klasie filtracji G4. Opcjonalnie zastosować można filtry o klasie filtracji F7.

Wentylatory
Zastosowane zostały silniki elektro komutatorowe prądu stałego (EC) o wysokiej sprawności, wyposażone w zewnętrzny wirnik i wygięte do tyłu łopatki. Tego typu silniki są na dzień dzisiejszy najbardziej innowacyjnym rozwiązaniem w dziedzinie oszczędzania energii. Silniki EC zapewniają wysoką wydajność i regulację w pełnym zakresie prędkości obrotowej wentylatora. Niewątpliwą zaletą silnika EC jest jego wysoki współczynnik KPD (do 90%).

Wymiennik ciepła
W centralach wentylacyjnych zastosowano polistyrenowy wymiennik przeciwprądowy o wysokiej efektywności wymiany ciepła. Pod blokiem rekuperatora znajduje się taca ociekowa, której zadaniem jest zbieranie i odprowadzanie kondensatu. Centrala wyposażona jest w system zabezpieczający urządzenie przed zamarznięciem. Czujnik temperatury może spowodować zatrzymanie wentylatora nawiewnego. Wymiennik można łatwo wyjąć w celu jego oczyszczenia.

By-pass
Wszystkie centrale wyposażone są w by-pass, zapewniający w razie potrzeby możliwość schłodzenia pomieszczenia dzięki bezpośredniemu dopływowi chłodnego powietrza do pomieszczeń z zewnątrz.

Sterowanie i automatyka
Centrale posiadają wbudowany system automatyki. System ochrony przed zamarzaniem pracuje wg następującego schematu: w przypadku wykrycia zagrożenia zamarznięcia czujnik temperatury doprowadza do zatrzymania wentylatora nawiewnego, gdy ciepłe, wywiewane powietrze nieprzerwanie ogrzewa wymiennik. Po ustąpieniu zagrożenia następuje ponowne uruchomienie wentylatora nawiewnego, zaś centrala kontynuuje pracę w dotychczasowym trybie. W zestawie znajduje się wielofunkcyjny panel sterujący i kabel komunikacyjny o długości 10 m.

Dotykowy panel sterujący (A14)
Centrale VUT 160 VB EC A14, VUT 350 VB EC A14 i VUT 550 VB EC A14 wyposażone są w panel sterujący A14 z ekranem dotykowym LED.

Funkcje panelu sterowania:

• Sterowanie wydajnością wentylatorów w trybach: Wył., Minimalna, Średnia i Maksymalna

• Ręczne otwieranie i zamykanie by-passu

• Powiadomienie o konieczności obsługi serwisowej filtrów

• Sygnalizacja błędów

Centrale VUT 160 VB EC A14, VUT 350 VB A14 i VUT 550 VB EC A14można podłączyć do komputera za pomocą kabla USB. Po zainstalowaniu specjalnego oprogramowania dostępne są następujące funkcje:

• Aktualizacja programu centrali;

• Indywidualna regulacja obrotów dla trybów Wył., Minimalna, Średnia i Maksymalna w przedziale od 1 do 100% dla wentylatora nawiewnego i wywiewnego;

• Regulacja poziomu wilgotności oraz obrotów, osiąganych w przypadku zadziałania opcjonalnego czujnika wilgotności HV2;

• Regulacja obrotów, osiąganych w przypadku zadziałania opcjonalnego przekaźnika zewnętrznego;

• Ustawienie temperatury uruchomienia systemu zabezpieczającego urządzenie przed zamarznięciem ;

• Ustawienie timera powiadomienia o konieczności obsługi serwisowej filtrów;

• Kontrola pracy timera powiadomienia obsługi serwisowej, poziomu wilgotności, przekaźnika zewnętrznego i by-passu;

• Wyświetlenie kodów błędów.

Panel dotykowy (A11)

Centrale VUT 160 VB EC A11, VUT 350 VB EC A11 i VUT 550 VB EC A11wyposażone są w dotykowy panel sterowania z ciekłokrystalicznym wyświetlaczem – PS SENSE 01.

Funkcje panelu sterowania:

• Włączenie i wyłączenie centrali;

• Wybór wydajności (Minimalna – Średnia – Maksymalna) oraz odrębna regulacja obrotów wentylatora nawiewnego i wywiewnego w zakresie od 0 do 100%;

Montaż
Centrale wentylacyjne przeznaczone są do montażu naściennego. Dostęp dla obsługi serwisowej i wymiany filtrów od strony przedniego panelu. W czasie montażu panel serwisowy można wstawić zarówno z lewej jak i z prawej strony centrali w kierunku nawiewanego strumienia powietrza.

źródło i zdjęcia: VENTS GROUP
