Wentylatory - zasady odpowiedniego doboru

Dobór typu wentylatora w zależności od długości kanału wentylacyjnego przebiegającego w poziomie.

Wentylatory - zasady odpowiedniego doboru

Wentylatory osiowe
Przy długościach kanałów od 1.0 do max 1,5 mb dopuszczalne jest stosowanie wentylatorów osiowych (wysoka wydajność w m3/h przy stosunkowo niskich parametrów sprężu tj. zdolności przetłaczania powietrza w poziomie).

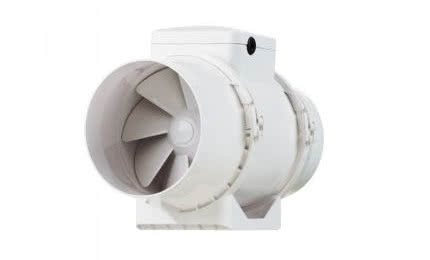

Wentylatory kanałowe
Przy konieczności przetłaczania powietrza na odległości większe niż 1,5 m, niezbędne jest zastosowanie wentylatorów o podwyższonym parametrze sprężania, a więc stosujemy wentylatory kanałowe o konstrukcji turbinowej - odśrodkowej. Ten typ wentylatorów swoim kształtem przypomina gruszkę lub fragment kanału, zaś kierunek jego działania zależny jest od kierunku montażu w kanale wentylacyjnym - może wywiewać lub nawiewać.

Określenie potrzebnej wydajności wentylatora w m3/h
Aby to osiągnąć:

Po pierwsze - określamy rodzaj wentylowanego pomieszczenia (kuchnia, łazienka, garderoba, sypialnia...), gdyż ma to wpływ na ustalenie tabelarycznej wartości krotności wymiany powietrza w danym pomieszczeniu.

Po drugie - określamy objętość (kubaturę) wentylowanego powietrza w m3.

Obliczeń dokonujemy mnożąc: długość x szerokość x wysokość pomieszczenia wyrażoną w metrach.

Wyliczenia parametrów wentylatora dokonujemy mnożąc tabelaryczną wartość zalecanej krotności wymiany powietrza przez wyliczoną kubaturę powietrza. Otrzymujemy minimalna, wymaganą wydajność wentylatora w m3/h dla tego układu wentylacyjnego.

źródło i zdjęcie: Vents Group
