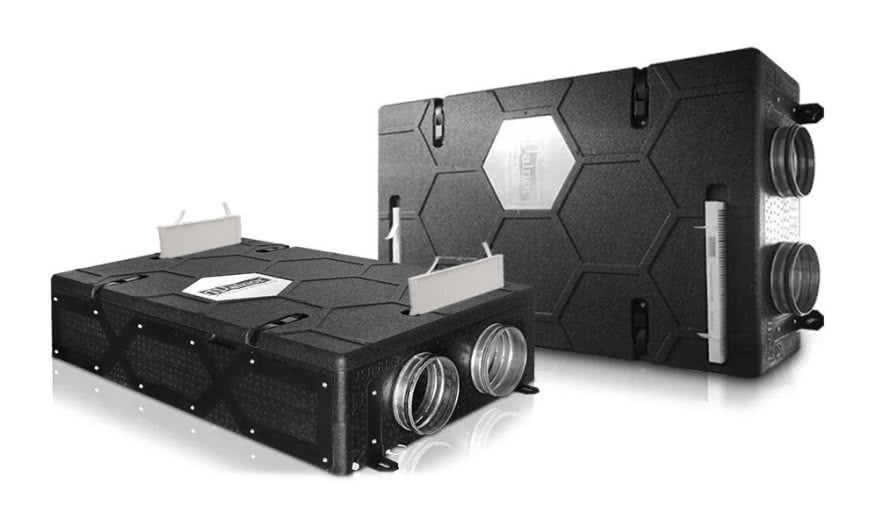

Centrale wentylacyjne HRU-SlimAIR do budynków mieszkalnych

Centrala wentylacyjna z odzyskiem ciepła HRU-SlimAIR została zaprojektowana dla budynków mieszkalnych. Wydajność centrali to 250 m3/h przy 100 Pa generowanych przez energooszczędne wentylatory EC. Za odzysk ciepła odpowiada wymiennik przeciwprądowy z tworzywa sztucznego (PET), dostępna także wersja z wymiennikiem entalpicznym odzyskującym wilgoć.

Centrale wentylacyjne HRU-SlimAIR do budynków mieszkalnych

Parametry techniczne central HRU-SlimAIR

Wbudowana nagrzewnica elektryczna chroni przed zamarzaniem, bezprzewodowa komunikacja radiowa łączy sterowniki i czujniki, a całość zamknięta jest w samonośnej, izolacyjnej konstrukcji z EPP. HRU-SlimAIR można montować w aż 3 pozycjach, dzięki specjalnemu systemowi odpływu skroplin.

Maksymalna sprawność odzysku wg EN 13141-7 przy minimalnym przepływie. Sprawność odzysku w punkcie referencyjnym, czyli ok. 70% maksymalnego przepływu wg EN 13141-7, zgodnie UE 1253/2014 oraz UE 1254/2014.

Model

HRU-SlimAIR-250-H /
HRU-SlimAIR-250-H-CF

HRU-SlimAIR-250E-H /
 HRU-SlimAIR-250E-H-CF

Bieg

30%

70%

100%

30%

70%

100%

Sprawność temperaturowa [%]

89,90

85

82

85,6

75,3

71,5

Sprawność entalpiczna [%]

-

-

-

63,3

44,5

36,6

Hałas [dB]

42,8

50,5

62,9

42,8

50,5

62,9

Pobór mocy [W]

14,8

39,5

91,5

14,3

37,1

90,3

Waga [kg]

25,5

Filtry

ISO Coarse 70%

Wymiary:

242x685x1070 mm (HxWxD)

Wymiennik ciepła

przeciwprądowy

Wentylatory

Wentylatory z elektronicznie komutowanym silnikiem typu EC

By-pass

wbudowany, automatyczny

Nagrzewnica wstępna

wbudowana

Montaż

pionowy, poziomy, podwieszany

Najważniejsze cechy central HRU-SlimAIR

  • Montaż w 3 pozycjach i 2 odpływy skroplin
  • Dostęp do wymiany filtrów z 2 stron
  • Tylko 242mm wysokości
  • Lekka konstrukcja - tylko 25,5 kg
  • System stałego przepływu CF
  • Wbudowana nagrzewnica wstępna
  • Wymiennik z PET lub entalpiczny (odzyskujący wilgoć)
  • Montaż przez 1 osobę dzięki specjalnemu stelażowi
  • Łatwo dostępny port USB
  • Nowoczesna obudowa z polipropylenu spienionego (EPP)
  • Wysoka izolacyjność termiczna i akustyczna obudowy
  • Energooszczędne wentylatory EC
  • Inteligentne sterowanie automatycznym bypass’em
  • Bezprzewodowe sterowanie, także poprzez aplikację mobilną (systemy Android i iOS).
  • Bezprzewodowe czujniki do sterowania na żądanie: CO2 i RH
  • Wymienne króćce przyłączeniowe.

Odzysk ciepła:

  • HRU-SlimAIR-250-H - do 85 %
  • HRU-SlimAIR-250-H-CF - do 85 %
  • HRU-SlimAIR-250E-H - do 75,3 %
  • HRU-SlimAIR-250E-H-CF - do 75,3 %

Rekuperatory wykorzystują filtry HRQ-SlimAIR-FIL-C70 - filtr plisowany o zwiększonej powierzchnie filtracji, generujący niskie spadki ciśnienia. Filtr sklasyfikowane jako ISO coarse 70% wg normy ISO 16890.

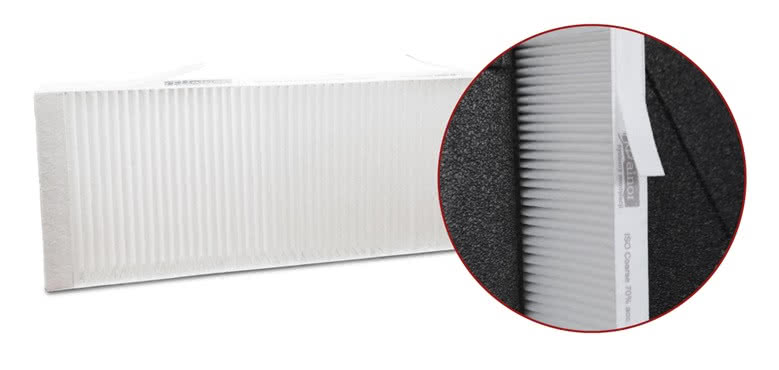

Filtr HRQ-SlimAIR-FIL-C70. Fot. Alnor Systemy Wentylacji

Sterowanie centralami HRU-SlimAIR

Centralami można sterować na kilka sposobów: przez Internet bądź dwoma rodzajami sterowników z przyciskami. Można podłączyć wiele sterowników na raz - np. sterownik 4-przyciskowy i sterownik internetowy.

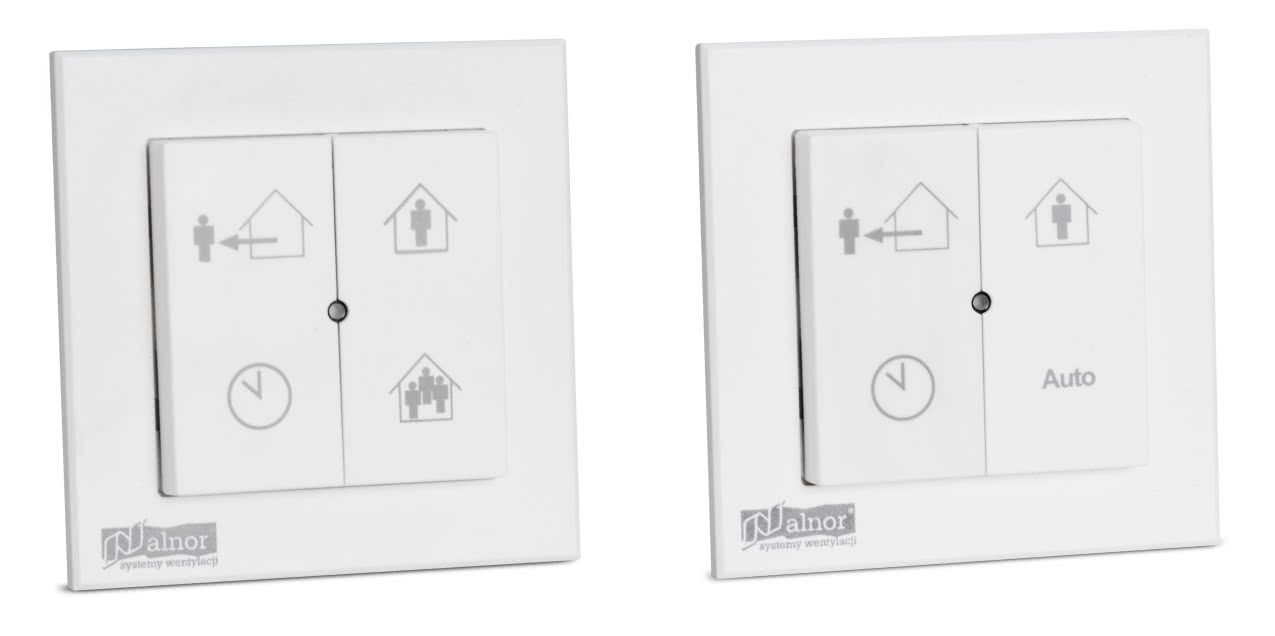

Sterownik 4-przyciskowy LM11 i LM04. Fot. Alnor Systemy Wentylacji

Sterownik klasyczny (z czterema przyciskami) pozwala na wybór pomiędzy 4 trybami. Model LM04 ma przycisk AUTO (zamiast PARTY), zalecany gdy w systemie pracuje co najmniej 1 czujnik CO2 lub RH. Sygnalizacja pracy i błędów poprzez diodę LED.

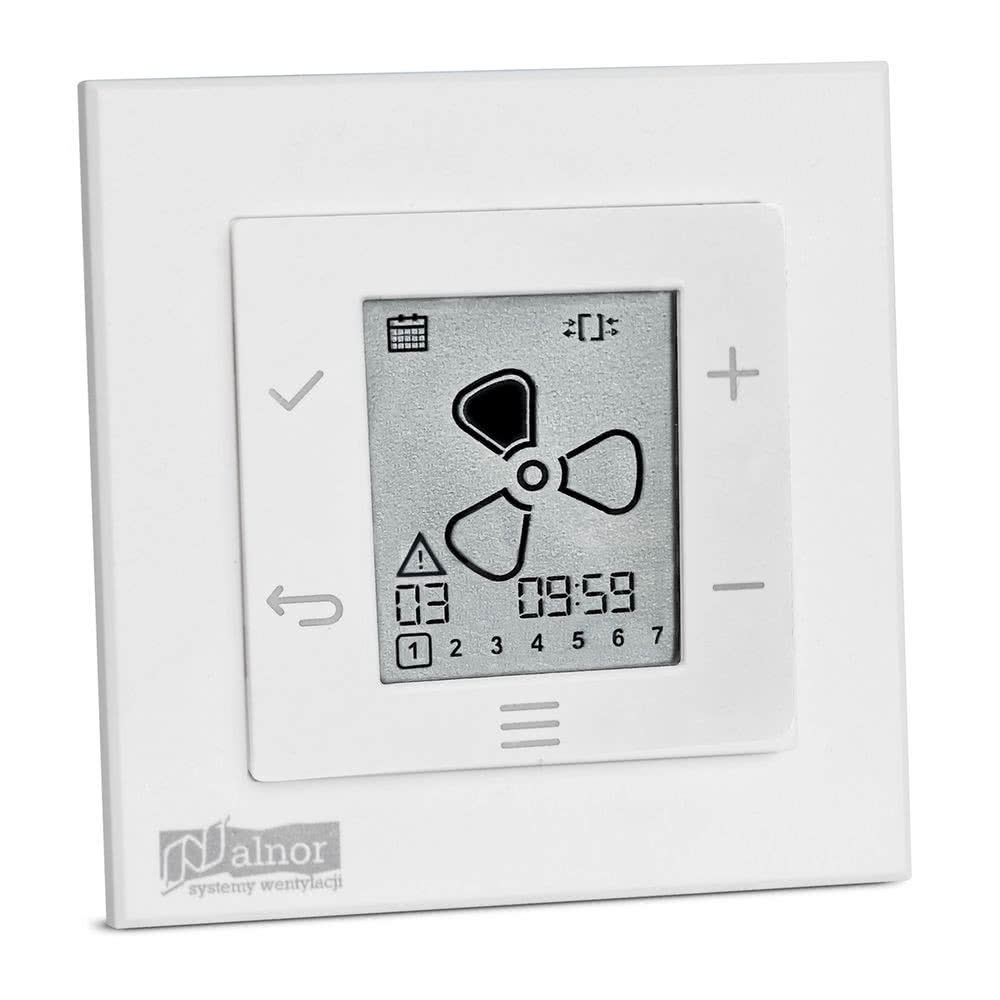

Sterownik LCD, podtynkowy (HRQ-SlimAIR-BUT-LCD). Fot. Alnor Systemy Wentylacji

Sterownik LCD, podtynkowy (HRQ-SlimAIR-BUT-LCD) posiada wyświetlacz LCD, pozwala na wybór 1 z 7 trybów pracy, zaprogramowanie kalendarza oraz odczyt dodatkowych parametrów pracy takich jak temperatury, aktualne prędkości wentylatorów lub stan by-passu. Umożliwia także konfigurację biegów (wg preferencji użytkownika). Wersja podtynkowa, do montażu w puszce.

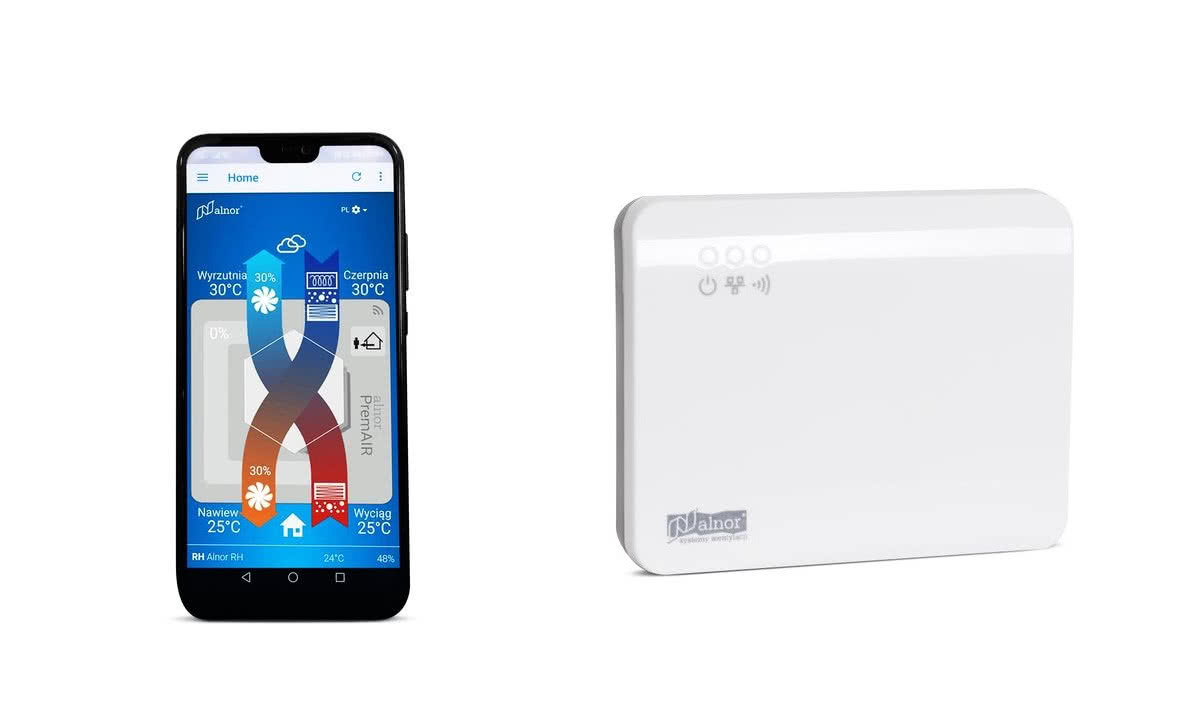

Sterowanie smartfonem i poprzez bramkę internetową HRQ-SlimAIR-GATE. Fot. Alnor Systemy Wentylacji

Sterowanie aplikacją na rządzenia mobilne oraz przez przeglądarkę (poprzez bramkę internetową HRQ-SlimAIR-GATE)

Bramka podłączana jest do lokalnej sieci poprzez port Ethernet. Komunikacja z urządzeniem jest bezprzewodowa. Sterownie on-line możliwe jest po zainstalowaniu aplikacji na Android i iOS lub poprzez przeglądarkę na komputerze. Aplikacja  w graficzny sposób obrazuje pracę urządzenia, pozwala zmieniać tryby oraz odczytać podstawowe parametry.

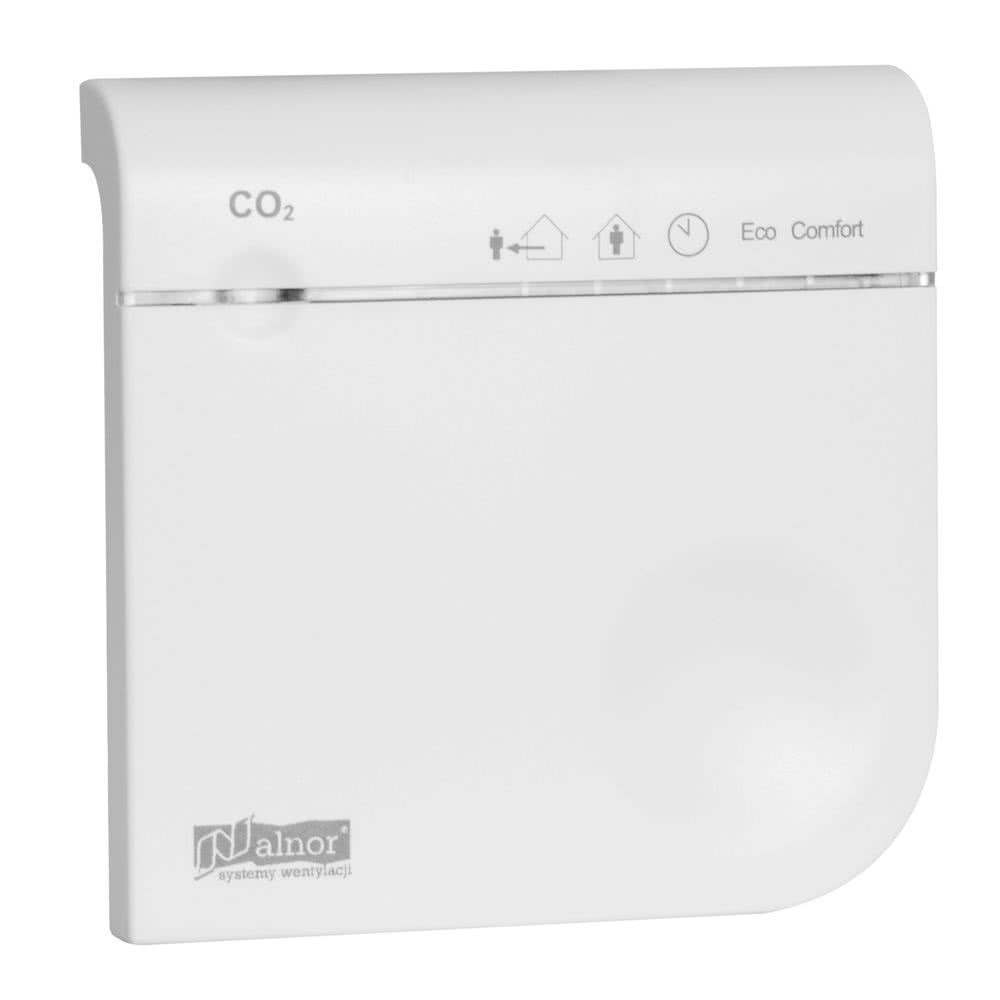

Czujnik dwutlenku węgla HRQ-PremAIR-SENS-CO2 pełniący rolę sterownika. Fot. Alnor Systemy Wentylacji

Jako dodatek producent zaleca sterowanie poprzez czujniki CO2 i RH.

Każdy czujnik pełni także funkcję sterownika – pozwala na wybór trybów ręcznych oraz oczywiście AUTO. Sygnalizuje błędy lub brudne filtry, nie ma jednak opcji resetu stanu filtrów.

Uwaga! Sterowniki nie są częścią zestawu. Podczas zakupy wybierz sterowanie spełniające indywidualne potrzeby.

Montaż central HRU-SlimAIR

Opcjonalny stelaż montażowy HRQ-SlimAIR-HANG umożliwia podwieszenie jednostki przez jedną osobę. Producent umożliwił montaż pionowy, poziomy i podwieszany

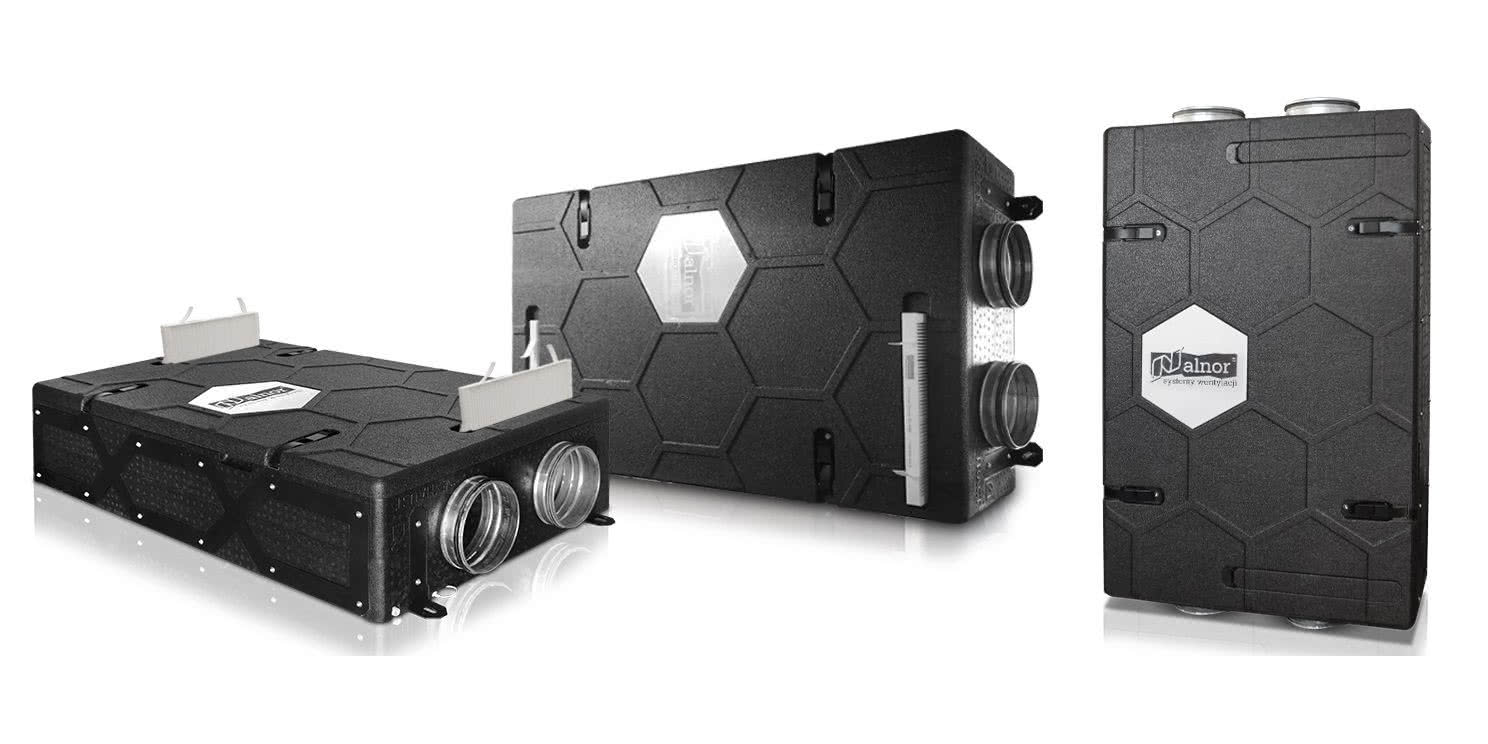

Uniwersalny montaż centrali rekuperacyjnej SlimAIR: naścienny oraz podsufitowy. Fot. Alnor Systemy Wentylacji

źródło i zdjęcia: Alnor Systemy Wentylacji
