Suwmiarka - niezawodny przyrząd każdego majsterkowicza. Jak z niej korzystać?

Budowa i zasada działania suwmiarki

Suwmiarka to popularne urządzenie miernicze składające się z liniału i ruchomego suwaka, który można po nim przesuwać. Umożliwia ona wykonanie precyzyjnych pomiarów dzięki zastosowaniu par szczęk: jednej do mierzenia wymiarów zewnętrznych i drugiej do wewnętrznych, a także do pomiaru głębokości.

Szczęki te są specjalnie zaprojektowane, aby można było mierzyć np. średnicę zewnętrzną zębatki oraz średnicę wewnętrzną otworu śruby. Liniał suwmiarki posiada skale w jednostkach metrycznych lub imperialnych, a ruchomy suwak pełni funkcję wskaźnika.

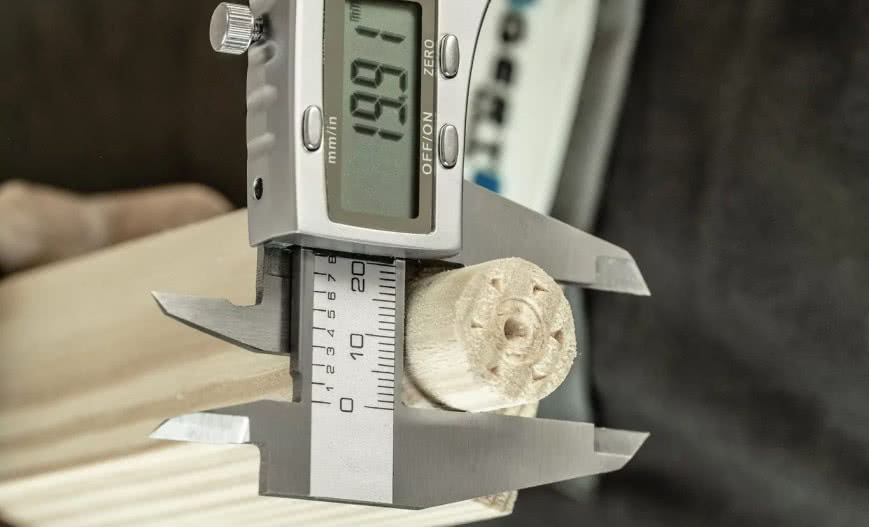

Na rynku dostępne są również suwmiarki cyfrowe, które posiadają wbudowany cyfrowy ekran. Suwmiarki elektroniczne działają na tej samej zasadzie co manualne, ale oferują wyświetlanie wyniku pomiaru na ekranie LCD. Ich dodatkową zaletą jest łatwość przełączania między systemem metrycznym a imperialnym.

Jak używać suwmiarki?

Zrozumienie mechanizmu działania suwmiarki jest kluczowe dla jej efektywnego wykorzystania. Precyzja jest fundamentalną cechą każdego instrumentu pomiarowego, w tym suwmiarki. Z tego powodu, przed rozpoczęciem pracy z suwmiarką, niezbędne jest jej właściwe skalibrowanie, co jest szczególnie ważne w przypadku modeli cyfrowych.

Skalibrowanie elektronicznej suwmiarki jest proste – wystarczy użyć przycisku resetującego, by wartość na wyświetlaczu wróciła do zera.

W przypadku suwmiarek manualnych, istotne jest, aby upewnić się, że skale na liniale pokrywają się przy ustawieniu na zero. Jeżeli tak nie jest, możliwe jest ręczne dostosowanie narzędzia, używając własnych rąk lub narzędzi takich jak kombinerki.

Niemniej jednak, w wyniku intensywnego użytkowania, niewłaściwego przechowywania lub uszkodzeń mechanicznych suwmiarka może się wygiąć do tego stopnia, że jej dalsze użycie będzie obarczone dużym ryzykiem nieprecyzyjnego pomiaru. W takim wypadku jedynym rozwiązaniem może być zakup nowej suwmiarki.

Czas na pomiar suwmiarką

Aby osiągnąć wiarygodne wyniki podczas mierzenia za pomocą suwmiarki, należy przede wszystkim korzystać z odpowiednich skali. Dłuższe szczęki przeznaczone są do wykonania pomiarów zewnętrznych, podczas gdy krótsze służą do pomiarów wewnętrznych.

Proces ten jest niezwykle prosty: wystarczy rozszerzyć szczęki suwmiarki, umieścić je wokół lub wewnątrz obiektu do zmierzenia, a następnie zacisnąć.

Kluczowe jest odczytanie, jak daleko kreski oddaliły się od punktu „0”. Wynik, wyrażony w milimetrach, uzyskuje się poprzez obliczenie tej różnicy. Ważne jest, aby wynik odczytywać z właściwej strony liniału, gdzie obok każdej z par szczęk znajduje się odpowiadająca jej skala.

Dokładność pomiaru zależy również od temperatury, która powinna wynosić optymalne 20 stopni Celsjusza, co ma większe znaczenie dla materiału mierzonego niż dla otoczenia. Choć osiągnięcie idealnych warunków nie zawsze jest możliwe, warto się do tego zbliżać.

Ważne jest także, by temperatura suwmiarki i mierzonego obiektu były zrównane, ponieważ różnice temperatur mogą wprowadzać błędy w pomiarach.

Działanie suwmiarki z dodatkowym elementem

Niektóre wersje suwmiarek posiadają dodatkową funkcję w postaci cienkiego pręta do mierzenia głębokości otworów, który jest cieńszy od głównej prowadnicy i zazwyczaj jest zintegrowany z ruchomym suwakiem narzędzia.

W przypadku, gdy ten wysuwany element nie dysponuje własną skalą pomiarową, można bez problemu użyć głównej skali umieszczonej na dłuższych ramionach suwmiarki.

Do czego służy śruba w suwmiarce?

Możesz podnieść precyzję używania suwmiarki dzięki śrubie regulacyjnej umieszczonej na boku prowadnicy, która pozwala na dostosowanie siły oporu przesuwu ramion. Jest to funkcjonalny detal, eliminujący problem nadmiernej luźności urządzenia, co ułatwia dokładne mierzenie.

Śruba ta umożliwia również zablokowanie ustawienia suwmiarki, co jest znacznym ułatwieniem podczas pracy.

Suwmiarka jest wszechstronnym narzędziem mierniczym, niezwykle cenionym przez mechaników. Umożliwia ona szybkie i dokładne określenie średnicy różnych części w pojazdach, stanowiąc nieodzowny element wyposażenia narzędziowego obok innych specjalistycznych narzędzi motoryzacyjnych, jak klucze, szczypce czy ściągacze.

Znając zasady obsługi suwmiarki, ważne jest również wybranie modelu wysokiej jakości, który zagwarantuje precyzyjne pomiary i będzie służył przez długi czas. Suwmiarki manualne w tym aspekcie nie ustępują modelom cyfrowym, mimo że te ostatnie oferują szybsze pomiary i są bardziej komfortowe w obsłudze w miejscach o słabym oświetleniu.

Źródło i zdjęcie: Högert Technik
