Fasada wentylowana opiera swoje działanie na fizycznym rozdzieleniu funkcji osłonowych od funkcji izolacyjnych poprzez utworzenie pustki powietrznej pomiędzy materiałem ociepleniowym a zewnętrzną okładziną.
To właśnie ten podział czyni ją jednym z bardziej niezawodnych rozwiązań stosowanych we współczesnym budownictwie mieszkaniowym i komercyjnym.
Wykorzystanie drobnowymiarowych bloczków betonowych TOM w tej technologii daje projektantom oraz wykonawcom stabilny materiał o niskiej nasiąkliwości, odporny na uszkodzenia mechaniczne i zmienne warunki atmosferyczne.
Prawidłowe funkcjonowanie tak zaprojektowanej ściany zewnętrznej wymaga jednak bezwzględnego przestrzegania reżimu wykonawczego.
Otrzymanie trwałej przegrody zależy bezpośrednio od prawidłowego doboru układu kotwienia, sprawnego ułożenia izolacji termicznej oraz precyzyjnego wyznaczenia i szczelnego wypełnienia przerw dylatacyjnych.

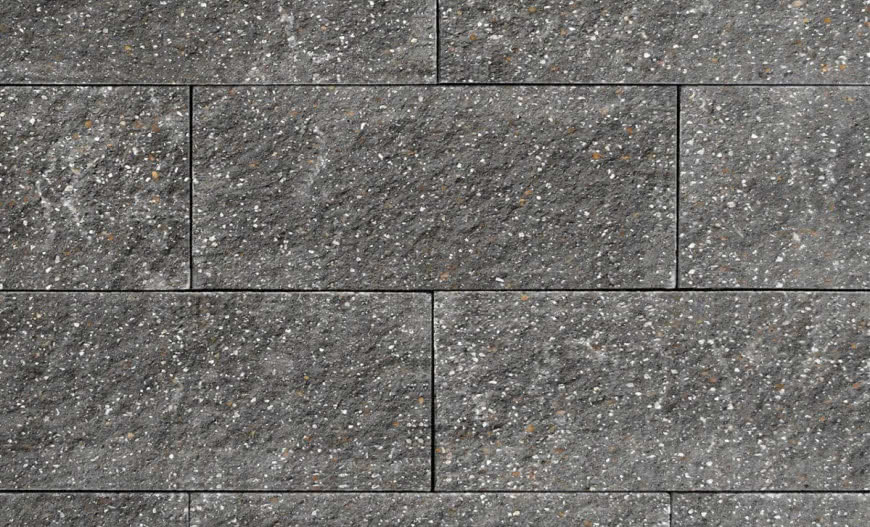

Fasada wentylowana z okładziną z bloczków
Kluczowe znaczenie dla działania fasady wentylowanej ma ciągłość pustki powietrznej, która funkcjonuje jak naturalny komin wentylacyjny.
Powietrze dostające się przez szczeliny wlotowe u dołu elewacji przemieszcza się ku górze, porywając ze sobą parę wodną przenikającą przez ścianę nośną budynku.
W przypadku zastosowania ciężkiej okładziny z betonowych bloczków elewacyjnych TOM, obecność tej szczeliny zapobiega gromadzeniu się wilgoci w warstwie ocieplenia, co chroni materiał izolacyjny przed utratą właściwości termicznych.
Ponadto stały przepływ powietrza redukuje nagrzewanie się wnętrza budynku w okresie letnim, gdyż energia promieniowania słonecznego zaabsorbowana przez beton jest w znacznej części rozpraszana w pustce wentylacyjnej, zanim dotrze do ściany konstrukcyjnej.
Aby zjawisko to zachodziło bez zakłóceń, wymiar pustki powietrznej musi być stale utrzymywany na poziomie od trzech do pięciu centymetrów, a otwory wlotowe i wylotowe muszą zostać zabezpieczone przed wtargnięciem gryzoni czy owadów za pomocą profilowanych siatek perforowanych.
Prawidłowa integracja z warstwą izolacji termicznej
Montaż ocieplenia pod okładziną z bloczków TOM wymaga zastosowania materiałów o odpowiedniej gęstości oraz wysokiej paroprzepuszczalności.
Najczęściej stosowanym rozwiązaniem jest twarda płyta ze szklanej lub skalnej wełny mineralnej, wykończona od strony pustki wentylacyjnej włóknem szklanym, które zabezpiecza strukturę izolacji przed rozwiewaniem cząsteczek przez strumień powietrza przesuwający się w szczelinie.
Płyty ociepleniowe należy układać na styk, z zachowaniem mijankowego układu spoin, ściśle dociskając je do powierzchni ściany konstrukcyjnej.
Do mocowania izolacji stosuje się łączniki mechaniczne z trzpieniem stalowym lub tworzywowym, dobierając ich długość do rodzaju materiału ściennego.
Niedopuszczalne jest powstawanie jakichkolwiek szczelin pomiędzy sąsiednimi płytami izolacji, ponieważ prądy powietrzne wchodzące w niekontrolowane pustki mogą prowadzić do powstawania lokalnych mostków termicznych i skraplania się pary wodnej na zimnej powierzchni ściany nośnej.
Kotwienie bloczków TOM do ściany konstrukcyjnej
Przenoszenie obciążeń od ciężaru własnego betonowej okładziny oraz parcia i ssania wiatru odbywa się za pomocą dedykowanego systemu kotwienia. Bloczki elewacyjne TOM, z racji swojej masy, nie mogą opierać się bezpośrednio na warstwie ocieplenia.
Podstawowym elementem nośnym są kotwy ze stali nierdzewnej lub kwasoodpornej, mocowane do ściany konstrukcyjnej za pomocą łączników rozporowych bądź wklejanych chemicznie.
Kotwy te przechodzą przez warstwę izolacji termicznej i są osadzane bezpośrednio w spoinach wsporczych układanych bloczków elewacyjnych.
Rozstaw oraz nośność kotew wylicza się w projekcie technicznym, uwzględniając wysokość budynku, strefę wiatrową oraz parametry materiałowe ściany nośnej.
W rejonach narożników oraz przy otworach okiennych i drzwiowych gęstość kotwienia ulega zwiększeniu ze względu na występujące tam zawirowania i wzmożone siły ssania wiatru.
Równolegle z kotwieniem punktowym stosuje się poziome konsole wsporcze, które co kilka kondygnacji przejmują ciężar wyższych partii muru elewacyjnego, zapobiegając nadmiernemu ściskaniu niżej położonych warstw.
Rozplanowanie i wykonanie dylatacji
Beton jako materiał budowlany wykazuje naturalne rozszerzalności liniowe wywołane wahaniami temperatury oraz zmianami wilgotności.
Wzniesienie sztywnej, rozległej płaszczyzny z bloczków TOM bez odpowiedniego podziału dylatacyjnego prowadzi nieuchronnie do powstawania naprężeń wewnętrznych, a w konsekwencji do pękania elementów i niszczenia spoin.
Dylatacje pionowe należy projektować w odstępach nieprzekraczających zazwyczaj od sześciu do ośmiu metrów, jak również w miejscach załamań elewacji, przy narożnikach budynku oraz w sąsiedztwie otworów okiennych.
Dylatacja musi przechodzić przez całą grubość okładziny z bloczków, tworząc ciągłą szczelinę o szerokości od dziesięciu do piętnastu milimetrów.
Do wypełnienia dylatacji wykorzystuje się elastyczne sznury dylatacyjne z pianki poliuretanowej o zamkniętych komórkach oraz wysoce elastyczne masy uszczelniające na bazie poliuretanów lub hybryd odpornych na promieniowanie ultrafioletowe.
Prawidłowo wykonana szczelina dylatacyjna swobodnie kompensuje ruchy termiczne okładziny, stanowiąc jednocześnie barierę dla wnikania wody opadowej do wnętrza przegrody.
Detale i hydrofobizacja powierzchni elewacji
Ostatnim etapem prac przy wykonywaniu elewacji wentylowanej z bloczków betonowych jest staranne dopracowanie obróbek blacharskich oraz ochrona powierzchni.
Podparcie pierwszej warstwy bloczków w strefie cokołowej wymaga zastosowania trwałych profili startowych lub konsoli ze stali nierdzewnej usytuowanych powyżej poziomu terenu, z zachowaniem właściwej izolacji przeciwwilgociowej cokołu.
Wstępny montaż elementów nadprożowych oraz podparć podparapetowych wykonuje się z wykorzystaniem systemowych kształtek betonowych lub ukrytych nadproży stalowych.
Po zakończeniu prac murarskich i wyschnięciu zapraw, całą powierzchnię bloczków TOM warto poddać procesowi impregnacji hydrofobowej.
Dedykowane preparaty chemiczne wnikają w strukturę betonu, nie zamykając jego porów paroprzepuszczalnych, lecz skutecznie redukując nasiąkliwość powierzchniową.
Zabezpiecza to fasadę przed osadzaniem się brudu, powstawaniem wykwitów glonów oraz rozsadzaniem struktury betonu przez zamarzającą wodę w okresach zimowych.
Podsumowanie dla projektanta i wykonawcy
- Szczelina wentylacyjna: stała szerokość 3–5 cm z drożnymi wlotami u dołu i wylotami u góry elewacji.
- Izolacja termiczna: płyty z twardej wełny mineralnej z welonem szklanym, mocowane mechanicznie ze szczelnym rozejściem spoin.
- Kotwienie konstrukcyjne: kotwy ze stali nierdzewnej łączące spoiny bloczków TOM bezpośrednio ze ścianą nośną przez ocieplenie.
- Dylatacje: przerwy kompensacyjne co 6–8 metrów w pionie oraz wokół otworów okiennych, wypełnione elastycznym sznurem i uszczelniaczem.
- Ochrona powierzchniowa: zastosowanie impregnatów hydrofobizujących dla redukcji podciągania wody i utrzymania czystości fasady.
Źródło i zdjęcia: JONIEC
