Nakładka Armacell dla Autodesk Revit®

Przygotowana przez Armacell nakładka BIM jest dostępna w  większości języków europejskich  (użytkownicy krajowi automatycznie otrzymają dane w swoim języku) i działa na systemach Windows 7, Windows 10 oraz z wersjami Revit 2015, 2016 i 2017, 2018 i 2019.

Nakładka w dużym stopniu upraszcza projektowanie izolacji technicznych dla procesów BIM. Rozwiązanie firmy Armacell podpowiada użytkownikowi możliwe do wykorzystania systemy izolacyjne oraz konkretne typy izolacji. Wszystkie produkty są pogrupowane w kategoriach w zależności od zastosowania: ogrzewanie i instalacje sanitarne, klimatyzacja, chłodnictwo i wentylacja, instalacje solarne oraz izolacje akustyczne.

W przyszłości planowane jest dodanie osobnej kategorii dla budynków z zielonymi certyfikatami. Korzystając z nakładki Armacell dla Autodesk Revit®,  projektant nie musi przechowywać na swoim dysku obszernych bibliotek w wersji rvt. Program po zaznaczeniu odcinka rury lub kanału każdorazowo generuje wybrany typ izolacji – nie trzeba już ręcznie dodawać grubości izolacji. Pozwala to oszczędzić czas oraz znacząco ograniczyć ilość przetrzymywanych na dysku bibliotek w plikach peryferyjnych.

Dodatkowo firma Armacell wprowadziła szereg dodatków, które w jeszcze większym stopniu ułatwiają korzystanie z programu, np. narzędzie „BOM” dające możliwość sprawdzenia łącznej długości zastosowanych materiałów izolacyjnych Armacell i ułatwiające projektantowi stworzenie specyfikacji produktowej.

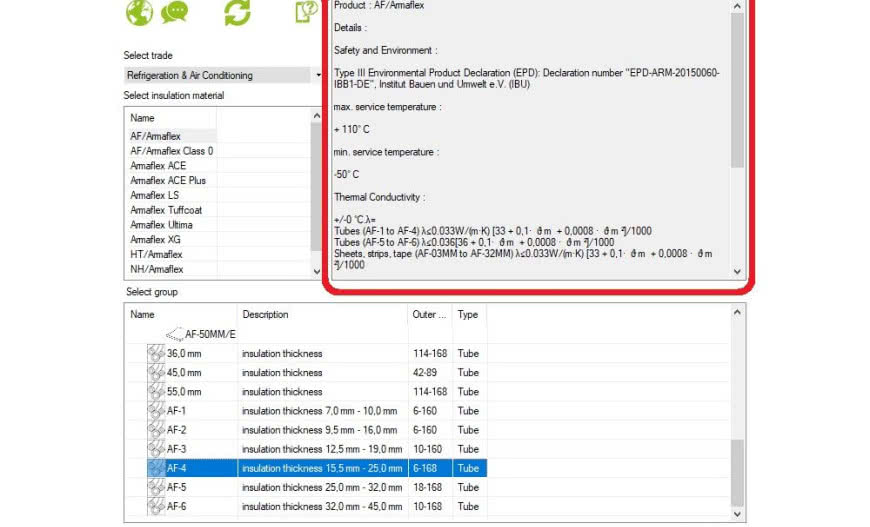

Z kolei opcja „Info” wyświetla szereg informacji technicznych na temat zaznaczonego w projekcie elementu izolacyjnego. Warto podkreślić, że korzystając z nakładki, projektant dodaje do modelu budynku sparametryzowaną izolację, dostępną na rynku, a nie  izolację generyczną, której jedynym parametrem jest grubość.

Obiekty BIM dla produktów Armacell – rurociągi do wody lodowej

Armacell przygotował biblioteki obiektów AF/Armaflex i Armaflex ACE Plus w formacie Revit dla rur stalowych według norm ASTM A106, ASTM A335, EN-PN 10220 ze szwem oraz EN-PN 10220 bez szwu.

Dla każdej średnicy zewnętrznej rury stalowej dobrano produkty w formie otulin, mat, zespołów wielowarstwowych, tak aby finalna grubość izolacji spełniała wymagania 100% lub 50% minimalnych grubości, zawartych w załączniku nr 2 do Rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych budynków i ich usytuowania.

Obiekty BIM dla produktów Armacell – kanały wentylacyjne

Dla kanałów wentylacyjnych firma Armacell przygotowała przykładowe obiekty dla każdej grubości maty AF/Armaflex oraz Armaflex ACE Plus. Stworzono również izolacje wielowarstwowe, tak aby uzyskać wymaganą przez Warunki Techniczne grubość 80 mm (kanały prowadzone na zewnątrz).

Dzięki temu projektowanie zostało znacznie usprawnione – projektant wybiera z biblioteki izolacji przykładowy kanał z interesującą go grubością, kopiuje obiekt i wstawia do swojego projektu. Obiekt o danej grubości może być użyty do izolacji dowolnego kanału wentylacyjnego w wykonywanym projekcie.

Możliwości nakładki Armacell dla Autodesk Revit®

Nowe obiekty dla Autodesk Revit®, przygotowane dla izolacji AF/Armaflex oraz Armaflex ACE Plus, umożliwiają cyfrowe projektowanie izolacji technicznych na rurociągach wody lodowej,  spełniających wymagania polskich warunków technicznych (WT).

Razem z nakładką firmy Armacell projektant otrzymuje narzędzia pozwalające na zaprojektowanie instalacji wody lodowej, wentylacji, instalacji sanitarnych, kanalizacyjnych zgodnie z polskimi WT.

Korzyści wynikające ze stosowania procesu BIM to, m.in. oszczędność kosztów, szybszy rozwój sektora budowlanego oraz lepszy wpływ na zrównoważone projektowanie.

Nakładkę i obiekty Armacell dla Autodesk Revit® można znaleźć na stronie internetowej producenta  https://local.armacell.com/en/bim/

oraz na profilu Armacell na platformie Archispace  https://www.archispace.pl/search?q=armacell&_mode=items&_num=16&pr=1283279.
