Nowa nakładka Armacell dla Autodesk Revit®
Wybór właściwej izolacji zależy od wielu czynników - rodzaju instalacji i użytych rur, ich średnicy, tego czy przebiegają wewnątrz czy na zewnątrz budynków. Niezbędne jest także uwzględnianie wymaganych klas odporności ogniowej, przejść przez ściany czy warstwy posadzki. Przy bardziej wymagających instalacjach, aby spełnić wszystkie wymagania, konieczne jest użycie kilku różnych warstw izolacji. Zmiana projektu może więc oznaczać konieczność wprowadzania wszystkich warstw od nowa.
Nakładka Armacell dla Autodesk Revit® wspiera prace projektowe we wszystkich tych obszarach. W nowej wersji umożliwia tworzenie w modelu Revit systemów rurowych i kanałów wentylacyjnych od razu z izolacją. W tym celu przed przystąpieniem do projektowania systemów instalacyjnych projektant powinien skonfigurować (bądź zaimportować) przy pomocy nakładki rodzaj i grubość izolacji dla swoich systemów. Dodanie właściwej izolacji na rury i kanały może być również wykonane po ich zaprojektowaniu przy pomocy narzędzia "Aktualizuj". Dodatkowo, zmiana średnicy czy rodzaju przewodu spowoduje automatyczną zmianę grubości wszystkich warstw izolacyjnych.
W lutym 2022 roku ukazała się nowa wersja nakładki Armacell, która współpracuje teraz także z najnowszą wersją programu Revit 2022 (do tej pory współpracowała ze starszymi wersjami od 2015 do 2021). Poprawiona i zaktualizowana została również baza danych, obejmująca oferowane przez Armacell izolacje na rynku polskim.

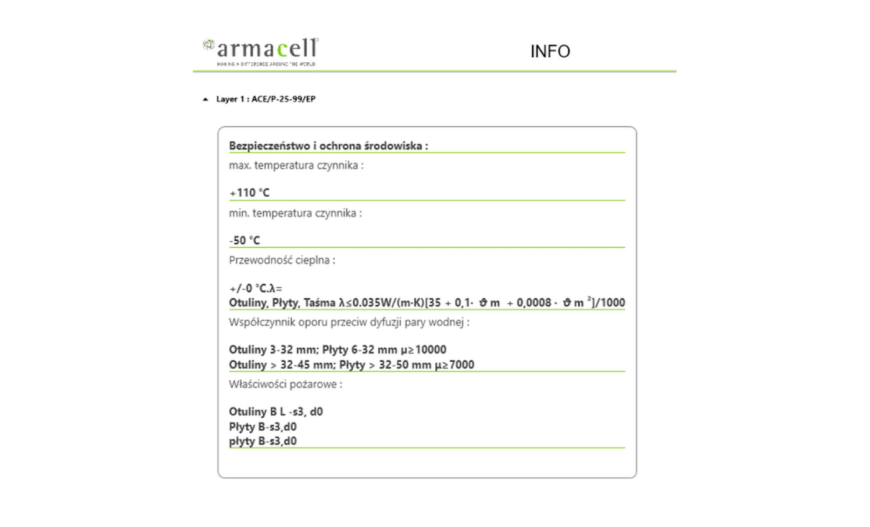

Dzięki poprawionej funkcjonalności i wizualizacji narzędzia "Info" projektant ma natychmiastowy dostęp do parametrów technicznych izolacji, takich jak klasy reakcji na ogień, zakres dopuszczalnych temperatur, odporności na dyfuzję pary wodnej itp.
W aktualnej wersji nakładki poprawiono również funkcjonalność opcji "Zestawienie materiałów" w narzędziu BOM. Obejmuje ono obecnie dwa arkusze: otuliny i maty. Na życzenie inwestora lub wykonawcy zestawienie poszczególnych elementów izolacji można zatem w prosty i wygodny sposób wyeksportować do Excela. Zestawienie wygenerowane przez nakładkę będzie zawierało zbiór wszystkich materiałów użytych do izolacji danego systemu, w tym również mat wchodzących w skład izolacji wielowarstwowej. Pozwala to na precyzyjne określenie ilości materiałów izolacyjnych bez dodatkowych czasochłonnych obliczeń.
Wszystkie te rozwiązania sprawiają, że projektant może czuwać nad zdefiniowaniem parametrów instalacji i warstw izolacyjnych oraz właściwym zaplanowaniem układu samej instalacji. Czaso- i pracochłonne dodawanie wszystkich powtarzalnych warstw przejmuje za niego program i nakładka Armacell, pozwalając zaoszczędzić czas oraz wykluczyć ewentualne pomyłki czy przeoczenia.
Raz stworzone konfiguracje rozwiązań izolacyjnych mogą zostać zapisane i eksportowane do kolejnych projektów. Wykonana praca koncepcyjna może zatem być wykorzystywana wielokrotnie i na bieżąco aktualizowana o przyjęte założenia i pojawiające się nowe materiały.
Warto pamiętać o jej bieżącej aktualizacji, co pozwoli na dostęp do całej bazy dostępnych rozwiązań i bazy najnowszych produktów. Informacja o dostępnych aktualizacjach nakładki znajduje się w narzędziu "Pomoc".
Źródło i zdjęcie: Armacell
