- Dlaczego prawidłowy projekt rekuperacji jest kluczowy?
- Jakie parametry są ważne w doborze rekuperatora?
- Samodzielny montaż rekuperacji – czy to możliwe?
- Jakie przewody wentylacyjne wybrać?
- Dlaczego izolacja przewodów jest tak ważna?
- Jak zapewnić szczelność i trwałość instalacji?
- Jak poprawnie zamontować rekuperację?
- Montaż centrali wentylacyjnej – na co zwrócić uwagę?
W tym artykule przedstawimy zbiór zaleceń , jakie są niezbędne do prawidłowego wykonania instalacji rekuperacji w domu.
Podkreślamy, że są to zalecenia dla budynków mieszkalnych rozumianych jako domy jednorodzinne, w zabudowie bliźniaczej lub szeregowej. Niniejsze zalecenia dotyczące systemu rekuperacji nie dotyczą budynków wielomieszkaniowych czy komercyjnych.
Prawidłowy projekt rekuperacji
Od czego zacząć? Podstawą instalacji rekuperacji jest projekt rekuperacji, który wykonuje się na podstawie projektu budowlanego domu. Brak projektu uniemożliwia zbudowanie dobrze działającej instalacji i zachowanie parametrów takich jak: ilość wymienianego powietrza, prędkość przepływu powietrza, głośność pracy instalacji.
Wykonanie instalacji powinno być zgodne z projektem. Jeśli nie posiadasz jeszcze projektu wentylacji mechanicznej z odzyskiem ciepła, skorzystaj z darmowego projektu rekuperacji aeroVent.
Projekt instalacji wentylacyjnej z odzyskiem ciepła powinien zawierać:
- Bilans powietrza dla budynku.
- Dobór jednostki do budynku i dane techniczne centrali wentylacyjnej.
- Wskazanie miejsca montażu centrali wentylacyjnej.

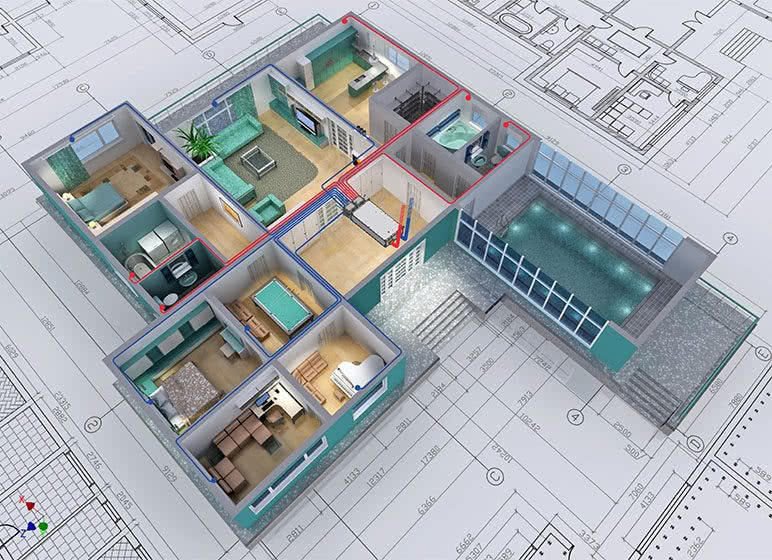

- Zaplanowanie trasy kanałów wentylacyjnych i opis ich średnic.
- Rozmieszczenie anemostatów (nawiewników i wywiewników).
- Wskazanie materiałów instalacyjnych jakie mają być użyte.
- Określenie lokalizacji czerpni i wyrzutni.
Jakie parametry są ważne w doborze rekuperatora?
Na podstawie obliczonych oporów przepływu powietrza dobrana do budynku centrala powinna zapewniać zarówno odpowiednie ciśnienie, jak i wielkość przepływu powietrza. Należy pamiętać, że charakterystyka urządzeń wyznaczana jest dla czystych filtrów powietrza, zatem warto uwzględnić odpowiedni zapas.
Przy wyborze konkretnego modelu rekuperatora pomocna będzie wartość strumienia referencyjnego, podana w karcie produktu. Na stronie aeroVent, pobierzesz kartę katalogową rekuperatorów.
Ważne jest także, aby anemostaty były właściwie usytuowane, zgodnie z projektem. Rozmieszczenie punktów nawiewnych i wyciągowych zapewni wentylowanie całości pomieszczeń.
Samodzielny montaż rekuperacji – czy to możliwe?
Mając projekt instalacji, instalator czy osoba montująca samodzielnie rekuperację w swoim domu, może przystąpić do wykonywania instalacji.
A propos samodzielnego montażu: oczywiście jest on możliwy, ale należy liczyć się z tym, że należy posiadać chociaż podstawową wiedzę m.in z zakresu wentylacji, instalacji hydraulicznych i elektrycznych czy odpowiednie narzędzia.
Jakie przewody wentylacyjne wybrać?
Materiały z jakich są wykonane elementy instalacji są ważne i wpływają na jakość jej późniejszego użytkowania.
Dlatego zaleca się stosowanie sztywnych przewodów wentylacyjnych, które nie zmienią kształtu pod wpływem nacisków mechanicznych. To znaczy należy stosować stalowe okrągłe kształtki i zwijane rury spiro lub przewody o przekroju okrągłym lub owalnym wykonane z tworzyw sztucznych z założeniem ich odpowiedniej sztywności i niezmienności przekroju.
Natomiast nie zaleca się stosowania przewodów elastycznych (tzw. fleksów, które można łatwo uszkodzić podczas wykonywania instalacji lub podczas użytkowania – zgnieść czy przedziurawić). Przewody elastyczne dopuszcza się jedynie na krótkich podejściach do elementów nawiewnych i wywiewnych (do 1,5 m), ale ogólnie nie jest to zalecane
Dlaczego izolacja przewodów jest tak ważna?
Przewody wentylacyjne powinny być przeprowadzone w miarę możliwości przez pomieszczenia ogrzewane lub przez pomieszczenia izolowane o temperaturze różniącej się od temperatury powietrza przesyłanego o nie więcej niż o 12°C.
Izolacja termiczna przewodów wentylacyjnych jest szczególnie ważna w przestrzeniach nieogrzewanych lub gdy temperatura otoczenia znacznie różni się od temperatury transportowanego powietrza.
Dopuszczalne jest przeprowadzenie instalacji przez pomieszczenia o znacząco wyższej lub niższej temperaturze, pod warunkiem ich odpowiednio grubej izolacji. Nieodpowiednia albo brak izolacji instalacji w takich miejscach prowadzi do niepożądanego wychładzania lub ocieplania powietrza w instalacji.
Należy wykonać odpowiednią izolację termiczną przewodów: czerpnia - centrala wentylacyjna i wyrzutnia - centrala wentylacyjna.
Jak zapewnić szczelność i trwałość instalacji?
Łączenie elementów wentylacyjnych powinno być szczelne i trwałe, a w przypadku kształtek i rur stalowych klasy niższej niż D (bez uszczelek) zaleca się uszczelnienie taśmą aluminiową lub taśmą z tworzywa przeznaczonego do wentylacji.
Zaleca się łączenie przewodów i kształtek za pomocą nypli lub muf oraz wzmacnianie połączeń co najmniej trzema blachowkrętami na każdym połączeniu oraz uszczelnianie aluminiową taśmą klejącą.
Połączenia w okolicach elementów końcowych (nawiewnych i wywiewnych) i centrali powinny umożliwiać łatwy demontaż w celach konserwacyjnych.
Jak poprawnie zamontować rekuperację?
Przewody wentylacyjne powinny być mocowane trwale do przegród budowlanych za pomocą odpowiednich obejm lub systemów mocujących. Innymi słowy instalacja systemu rekuperacji powinna być trwale przymocowana do konstrukcji budynku.
Należy zachowywać ciągłość izolacji cieplnej w miejscach przewidzianych do izolowania. Szczególną uwagę należy zwrócić na izolowanie kształtek wentylacyjnych. Brak izolacji lub jej fragmentów generuje straty ciepła i powoduje ryzyko wykraplania się pary wodnej na zewnątrz lub wewnątrz instalacji.
Brak uszczelnień może powodować utratę powietrza oraz infiltrację zanieczyszczeń do instalacji oraz ogólne zaburzenia w pracy systemu.
Należy projektować i montować klapy rewizyjne umożliwiające czyszczenie i inspekcję instalacji. Liczba klap jest uzależniona od długości instalacji, a więc należy rozplanować ich liczbę tak, aby umożliwić dostęp do każdego fragmentu instalacji. Najczęściej spotykana długość elementów czyszczących wynosi 15-20 m.
Podczas montażu zaleca się zaślepienie końcówek przewodów w celu ochrony przed zabrudzeniem.
Montaż centrali wentylacyjnej – na co zwrócić uwagę?
Centrala wentylacyjna powinna być umieszczona w pomieszczeniu ogrzewanym lub dobrze izolowanym o dodatniej temperaturze, a także aby nie była narażona na nadmierną wilgoć.
Natomiast w przypadku montażu w pomieszczeniu nieogrzewanym, urządzenie musi być do tego przystosowane, najlepiej jeśli jednostka będzie odpowiednio izolowana, a odpływ skroplin zabezpieczony przed zamarznięciem.
Należy także wykonać odpływ skroplin z centrali wentylacyjnej z odpowiednim zasyfonowaniem. Co ważne: nie ma obowiązku podłączania centrali do kanalizacji poprzez syfon dla rekuperatorów entalpiczny – chyba że producent podaje inaczej.
Regulacja – ostatni krok przed uruchomieniem
Należy zapewnić swobodny dostęp do elementów regulacyjnych, sterujących i centrali wentylacyjnej w celu konserwacji i serwisu.
Należy wykonać regulację systemu wentylacji mechanicznej i sporządzić protokół regulacji/skuteczności instalacji. Regulacja instalacji jest dostosowana do warunków projektowych oraz do rzeczywistego wykorzystania instalacji przez użytkownika, powinna także być ostatnim etapem wykonania systemu rekuperacji.
Poza powyższymi zaleceniami dotyczącymi wykonania instalacji rekuperacji, należy także dostosować budynek, aby instalacja działała sprawnie i efektywnie.
Należy m.in. zapewnić przepływ powietrza między pomieszczeniami poprzez szczeliny pod drzwiami lub otwory o odpowiedniej powierzchni (80 cm² dla mieszkalnych, 200 cm² dla higieniczno-sanitarnych). Więcej o zaleceniach dla domu z rekuperacją.
Źródło i zdjęcia: aeroVent
