Pompa obiegowa w grawitacyjnej instalacji grzewczej

Grawitacyjny obieg grzewczy zaczyna działać dopiero wtedy, gdy temperatura wody na zasilaniu wzrośnie na tyle, że różnica gęstości wody ciepłej i zimnej spowoduje wzrost ciśnienia zdolnego pokonać opory przepływu w instalacji. Wymiennik ciepła w kotle musi więc nagrzać się do odpowiednio wysokiej temperatury, zanim kocioł w ogóle zacznie przekazywać ciepło do grzejników. Pompa obiegowa zaś pozwala na działanie instalacji grzewczej, gdy temperatura wody jest niższa.

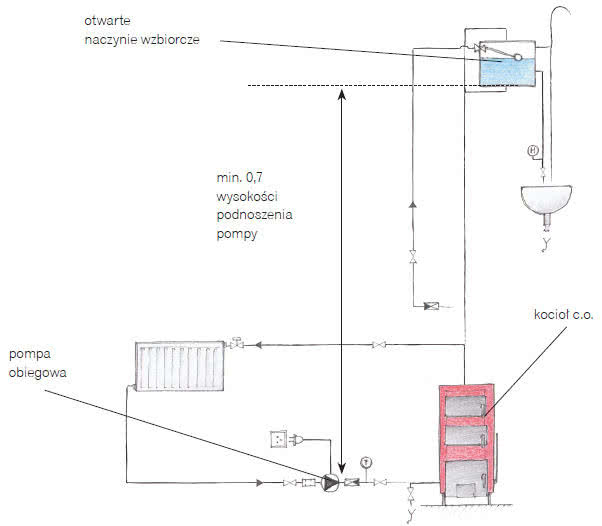

Naczynie wzbiorcze po stronie tłocznej pompy.

Jednak niewłaściwe wstawienie w obieg grzewczy pompy może spowodować szereg komplikacji w funkcjonowaniu ogrzewania. Pompa wstawiona w obieg, w przypadku jej unieruchomienia np. przez brak prądu, bardzo ogranicza przepływ grawitacyjny, co w konsekwencji może doprowadzić do przegrzania kotła, gdyż ciepło nie będzie odbierane przez grzejniki.

Problem ten rozwiązuje zamontowanie równolegle do pompy "obejścia" z zaworem różnicowym. Wywołany pracą pompy wzrost ciśnienia normalnie utrzymuje zawór w stanie zamkniętym, zaś w razie wyłączenia pompy zawór otwiera się i woda przepływa grawitacyjnie przez obejście.

Ponadto dodanie pompy do obiegu może powodować wahania poziomu wody w otwartym naczyniu wzbiorczym.

Naczynie wzbiorcze po stronie ssawnej pompy.

Naczynie wzbiorcze może znaleźć się po stronie ssawnej lub tłocznej pompy (przed lub za pompą, patrząc zgodnie z kierunkiem przepływu wody). Zgodnie z polskimi normami w pierwszym przypadku naczynie wzbiorcze musi się znaleźć min. 30 cm ponad najwyżej umieszczonym grzejnikiem, w drugim zaś naczynie należy umieścić powyżej pompy, nie niżej niż 0,7 jej wysokości podnoszenia. Wszystko dlatego, że pompa o zbyt dużej wysokości podnoszenia, tłocząca wodę w kierunku naczynia wzbiorczego, może spowodować nawet jej przelewanie się. Właściwa lokalizacja będzie więc zależeć od tego, jak mają się parametry wybranej pompy do wysokości, na jakiej znajduje się naczynie wzbiorcze.

W niesprzyjających warunkach mogą też wystąpić problemy z rozpaleniem kotła. Przy włączonej pompie obiegowej wymiennik kotła wychładza się, co powoduje również schłodzenie spalin i słaby ciąg kominowy. Wyłączenie pompy na czas tuż po rozpaleniu powinno eliminować ten problem.
