Zabezpieczenie mieszkania przez dźwiękami z klatki schodowej

Niezależnie, czy spędzamy w naszym mieszkaniu dużo czasu, czy mało, oczekujemy komfortowych warunków. Zadaniem projektanta jest spełnienie wymogów prawa budowlanego, a także zabezpieczenie przez hałasem generowanym przez użytkowników danego obiektu oraz przez urządzenia będące wyposażeniem technicznym budynku.

Zabezpieczenie mieszkania przez dźwiękami z klatki schodowej

Prawne wymogi zabezpieczenia przed hałasem

Szczegółowe wymagania zawarte są w Rozporządzeniu Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie oraz normy przywołane w w/w dokumencie. Jedną z tych norm jest PN-B-02151-3:2015 (Akustyka budowlana – Ochrona przed hałasem w budynkach - Część 3: Wymagania dotyczące izolacyjności akustycznej przegród w budynkach i elementów budowlanych). W tym miejscu należy zwrócić uwagę, iż spełnienie przepisów zawartych w/w normie nie oznacza zapewnienia komfortu akustycznego użytkownikowi). Aby zwiększyć komfort akustyczny pomieszczenia należałoby zastosować rozwiązania konstrukcyjne (m.in. ścian , stropów , biegów schodowych), które spełnią wymagania normy PN-B-02151-5:2017 (Akustyka budowlana - Ochrona przed hałasem w budynkach - Część 5: Wymagania dotyczące budynków mieszkalnych o podwyższonym standardzie akustycznym oraz zasady ich klasyfikacji).

Czym różnią się dźwięki powietrzne od uderzeniowych?

Występują dwa rodzaje dźwięków, które różnią się rodzajem ośrodka sprężystego pobudzonego do drgań. W przypadku dźwięków powietrznych ośrodkiem sprężystym jest powietrze (np. rozmowa, muzyka z radioodbiornika), dla dźwięków uderzeniowych takim ośrodkiem sprężystym jest ciało stałe (np. praca wiertarki udarowej, urządzenia wyposażenia technicznego, odgłos kroków, bawiącego się zabawkami na podłodze dziecka). Cechą charakterystyczną dźwięków uderzeniowych jest, że kiedy taki dźwięk dostaje się do konstrukcji budynku, jest on transmitowany nawet na bardzo duże odległości.

Izolacyjność akustyczna przegród w budynkach

Należy rozróżnić dwa rodzaje izolacyjności akustycznej przegród – izolacyjność od dźwięków powietrznych i izolacyjność od dźwięków uderzeniowych. W przypadku dźwięków powietrznych do określenia izolacyjności przegród służą wskaźniki R’A,1 (dla przegród wewnętrznych) i R’A,2 (dla przegród zewnętrznych). Do oceny poziomu dźwięków uderzeniowych służy wskaźnik L’n,w. Wymagania dla w/w wskaźników podane są w normie PN-B-02151-3 - wymagane minimalne wartości dla wskaźnika R’A,1 i dopuszczalne maksymalne wartości dla wskaźnika L’n,w. Wartości maksymalne dopuszczalnego poziomu dźwięków uderzeniowych przenikających z pomieszczeń komunikacji ogólnej do pomieszczeń chronionych zestawiono w tabeli 1.

PN-B-02151-3

Rodzaj budynku

Wskaźnik L’n,w [dB]

Tabela 4

Budynki wielorodzinne

≤ 55

Tabela 4

Budynki jednorodzinne w zabudowie bliźniaczej lub szeregowej

≤ 53

Tabela 6

Hotele

≤ 55

Tabela 6

Budynki zakwaterowania turystycznego (hotele turystyczne , pensjonaty , domy wypoczynkowe)

≤ 55

Tabela 6

Budynki zamieszkania zbiorowego (domy studenckie, internaty i bursy szkolne , hotele robotnicze , domy dziecka , domy opieki społecznej)

≤ 55

Tabela 6

Żłobki i budynki szkolnictwa przedszkolnego

≤ 55

Tabela 6

Szkoły podstawowe i ponadpodstawowe

≤ 55

Tabela 6

Budynki szkół wyższych i placówek badawczych

≤ 58

Tabela 6

Budynki szpitalne i zakładów opieki medycznej

≤ 58

Tabela 6

Budynki biurowe

≤ 58

Tabela 6

Budynki sądów i prokuratur

≤ 58

Tabela 1. Dopuszczalny poziom dźwięków uderzeniowych przenikających z pomieszczeń komunikacji ogólnej do pomieszczeń chronionych

Jak chronić pomieszczenia przed hałasem dobiegającego z klatek schodowych?

Tutaj należy sięgnąć do przepisów regulujących wymagania w zakresie akustyki dla klatek  schodowych , a konkretnie zapisy w Warunkach Technicznych, dział IX – Ochrona przed hałasem i drganiami; §326 p.2. Bardzo często w przypadku klatek schodowych projektanci stosują się do wymagań w zakresie izolacyjności przegród od dźwięków powietrznych (wskaźnik R’A,1) zapominając jednocześnie o ochronie akustycznej od dźwięków uderzeniowych. Podstawowym warunkiem takiej ochrony jest zapewnienie skutecznej dylatacji pomiędzy pomieszczeniem, gdzie generowany jest hałas (klatka schodowa) a pomieszczeniem chronionym (np. mieszkanie, pokój hotelowy, sala lekcyjna itp.). W przypadku stropów ogólnie znanym i stosowanym jest rozwiązanie polegające na wykonaniu pływającej podłogi na stropie z obowiązkowym oddylatowaniem od ściany. Brak dylatacji obwodowej, bądź miejscowy jej brak spowoduje , że pływająca podłoga przestanie spełniać swoją podstawową funkcję w zakresie akustyki – fala akustyczna bez problemu przedostanie się do ściany konstrukcyjnej i swobodnie będzie przemieszczać się po całej konstrukcji budynku. O ochronie przed hałasem sąsiadujących nie tylko bezpośrednio, ale i dalej położonych pomieszczeń od źródła dźwięku i spełnieniu wymaganych przepisów możemy zapomnieć. W klatce schodowej sytuacja jest trochę inna , ponieważ wykonanie pływającej podłogi na biegu schodów nie jest możliwe. Często też pływających podłóg nie projektuje się na spocznikach piętrowych bądź międzypiętrowych. Pomiary terenowe oraz laboratoryjne wykazały, że oparcie spocznika bezpośrednio na ścianie w sąsiedztwie mieszkania powoduje, że dopuszczalny poziom dźwięków uderzeniowych w pomieszczeniu chronionym jest przekroczony o nawet kilkanaście decybeli w odniesieniu do wymaganego przez przepisy.

Schöck Tronsole® - system izolacji klatek schodowych

Cechą charakterystyczną rozwiązania jest całkowite oddylatowanie konstrukcji biegów i spoczników bez pływających podłóg od ścian i stropów (rys.1). W miejscach , gdzie należy jednocześnie zrealizować izolacyjność akustyczną i przeniesienie obciążenia (z biegu na spocznik (rys. 1-poz.1,2 ; rys 2), z biegu na płytę fundamentową (rys. 1-poz. 6) wzgl. ze spocznika na ścianę (rys. 1-poz.3,4,5; rys.3) stosuje się elementy nośne wyposażone w poliuretanowy element elastomerowy tłumiący drgania – Elodur. Zastosowanie Elodur’u w elementach nośnych systemu skutkuje znaczną redukcją (o wartość DLw) wskaźnika L’n,w w realizowanych projektach do poziomu ok 35 dB , co pozwala zakwalifikować obiekt w najwyższej klasie akustycznej AQ-4 (wg PN-B-02151-5).

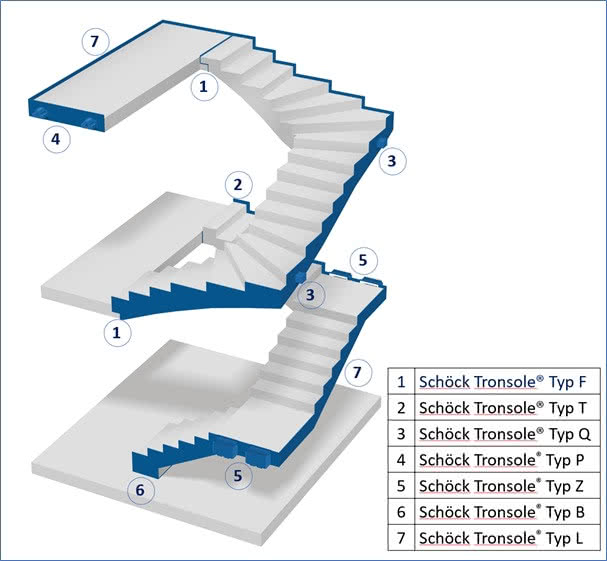

Schemat klatki schodowej z systemem izolacji akustycznej Schöck Tronsole®
Rys. 1 Schemat klatki schodowej z systemem izolacji akustycznej Schöck Tronsole® fot. Schöck

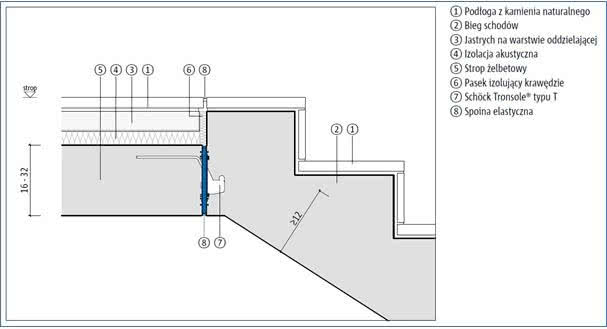

Schemat techniczny Schöck Tronsole® Typ T

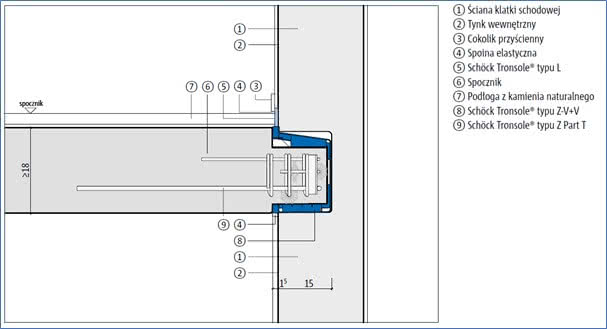

Schemat techniczny Schöck Tronsole® Typ Z
Po lewej - Detal połączenia biegu schodowego ze spocznikiem za pomocą Schöck Tronsole® Typ T (rys. 2), po prawej (rys. 3) - Detal połączenia spocznika ze ścianą klatki schodowej za pomocą Schöck Tronsole® Typ Z fot. Schöck

Bardzo ważnym jest skuteczne zabezpieczenie dylatacji pomiędzy biegiem schodowym a ścianą oraz spocznikiem a ścianą klatki schodowej (rys 1-poz.7, rys 4), aby na etapie realizacji stanu surowego oraz prac wykończeniowych nie spowodować powstania mostków akustycznych (kawałki gruzu, kamienie lub inne twarde materiały przenoszące drgania w szczelinie dylatacyjnej).

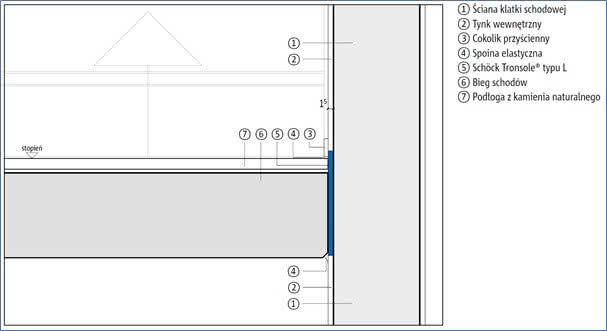

Detal zabezpieczenia dylatacji pomiędzy biegiem schodowym a ścianą klatki schodowej za pomocą Schöck Tronsole®
Rys. 4  Detal zabezpieczenia dylatacji pomiędzy biegiem schodowym a ścianą klatki schodowej za pomocą Schöck Tronsole® Typ L fot. Schöck

Mostek akustyczny w postaci pojedynczego kamienia w dylatacji potrafi pogorszyć izolacyjność nawet o 10÷12 dB. Aby tego uniknąć dylatację od samego początku należy zabezpieczyć stosując specjalną płytę akustyczną – Tronsole typ L. Elementy nośne systemu (Tronsole T,F,B,Z,P i Q) jak również zabezpieczające dylatację (Tronsole L) wykonane są w jednolitym niebieskim kolorze. Efektem prawidłowego wykonania prac związanych z zabezpieczeniem akustycznym jest widoczna od góry i od dołu ciągła niebieska linia, gwarantująca brak możliwości powstania mostków akustycznych (fot. 1).

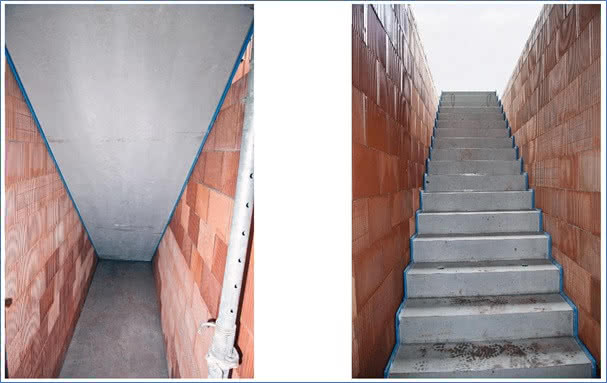

Bieg schodowy zabezpieczony akustycznie rozwiązaniami Schöck
Fot. 1 Bieg schodowy – widok z góry i z dołu. Widoczna ciągła niebieska linia (Tronsole Typ L) będąca gwarancją właściwego zabezpieczenia dylatacji przed możliwością powstania mostków akustycznych fot. Schöck

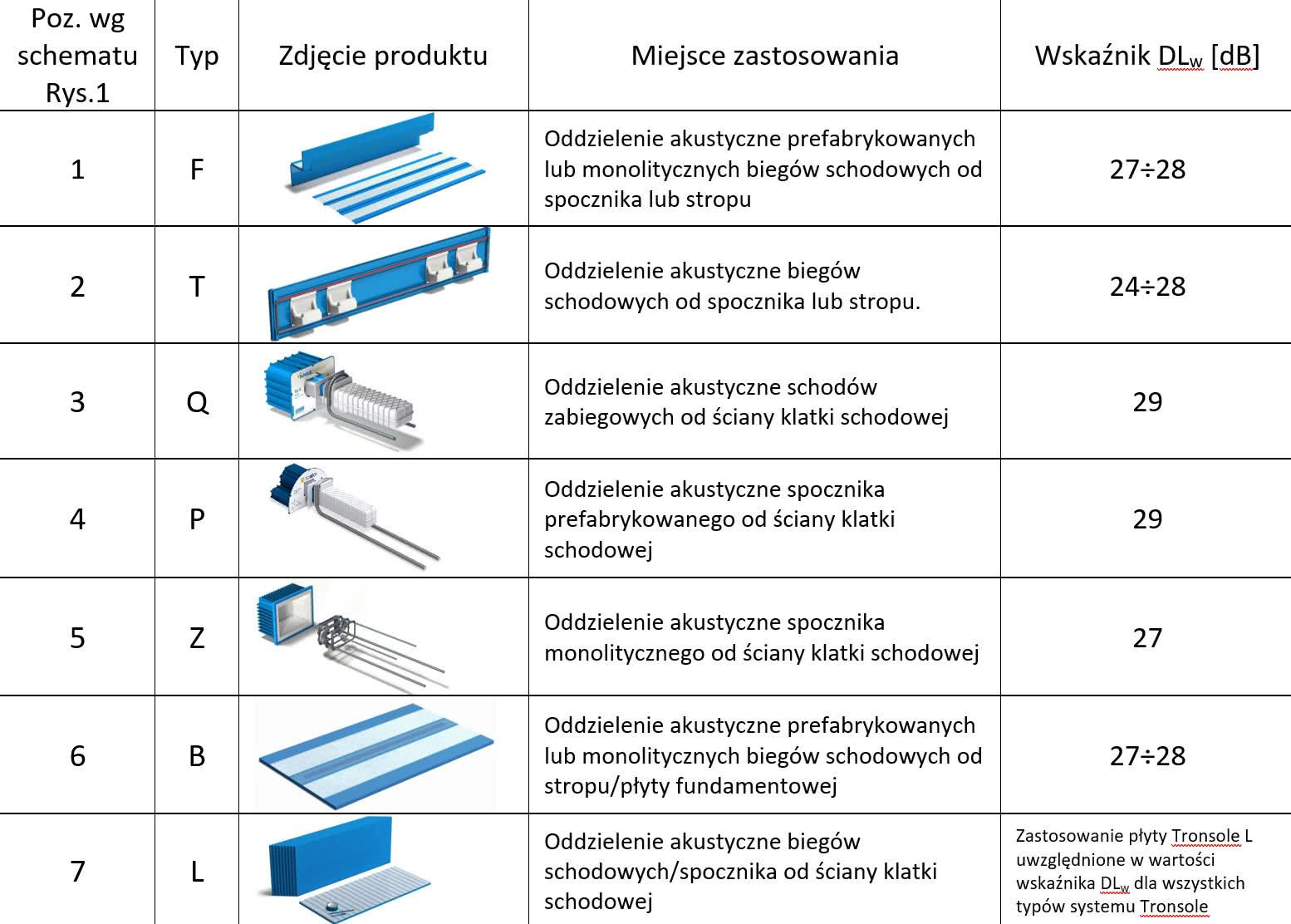

Poniżej zestawiono wszystkie elementy systemu izolacji akustycznej Schöck Tronsole® wraz z ich najważniejszym parametrem wskazującym ich izolacyjność – wskaźnikiem DLw [dB].

Wszystkie elementy systemu izolacji akustycznej Schöck Tronsole®
Wszystkie elementy systemu izolacji akustycznej Schöck Tronsole® fot. Schöck

Wskaźnik dotyczący minimalnej wymaganej redukcji dźwięków uderzeniowych DLw powinien być podany w projekcie wykonawczym budynku i egzekwowany przez nadzór budowlany dopuszczający produkt do stosowania, aby zapewnić spełnienie przepisów budowlanych oraz oczekiwania użytkownika.



Ireneusz Stachura

źródło i zdjęcia: Schöck
