Przez wiele dziesięcioleci standardem w budownictwie jednorodzinnym i wielorodzinnym były klasyczne okna PVC o grubych, wyraźnie widocznych profilach.
Choć doskonale spełniały swoje zadania pod kątem izolacji termicznej i ochrony przed warunkami atmosferycznymi, ich estetyka często ustępowała nowoczesnym, minimalistycznym trendom projektowym, w których prym wiodło aluminium.
Architekci poszukiwali rozwiązań, które pozwalałyby na uzyskanie jak największej powierzchni przeszklenia przy jednoczesnym ograniczeniu widocznych ram od strony zewnętrznej.
Odpowiedzią na te zapotrzebowania stała się technologia ukrytego skrzydła. Przenosi ona wzornictwo dotychczas zarezerwowane dla drogich fasad aluminiowych bezpośrednio do świata stolarki z tworzywa sztucznego.
Dzięki temu inwestorzy otrzymują produkt, który z jednej strony doskonale komponuje się z surowymi, geometrycznymi bryłami współczesnych budynków, a z drugiej zachowuje wszystkie korzyści ekonomiczne i izolacyjne tradycyjnego PVC.
Istota konstrukcji okien z ukrytym skrzydłem
W klasycznym oknie zarówno rama ościeżnicy, jak i rama skrzydła są wyraźnie widoczne z zewnątrz budynku, nakładając się na siebie i tworząc dwustopniową strukturę. W przypadku systemu okiennego opartego na technologii ukrytego skrzydła, takiego jak NEO View, sytuacja wygląda zupełnie inaczej.
Konstrukcja została zaprojektowana w taki sposób, że profil skrzydła jest całkowicie zasłonięty przez zewnętrzną część ościeżnicy.
Dla obserwatora patrzącego na elewację budynku ruchome okno wygląda identycznie jak stałe szklenie w ramie, tak zwany fix.
Taka budowa pozwala na zachowanie idealnej symetrii linii podziału elewacji, eliminując niespójność wizualną powstającą w tradycyjnych realizacjach, gdzie kwatery otwierane mają optycznie znacznie szersze ramy od kwater stałych.
Główne różnice w zestawieniu z tradycyjnym oknem
Porównując system NEO View do tradycyjnych profili z PVC, pierwszą rzeczą rzucającą się w oczy jest wysokość złożenia ramy i skrzydła. W tradycyjnych oknach całkowita szerokość widocznego profilu ramy i skrzydła wynosi zazwyczaj ponad sto dwadzieścia milimetrów, co ogranicza światło szyby.
NEO View redukuje tę barierę do niezbędnego minimum, dając znacznie większą powierzchnię przeszklenia przy zachowaniu tych samych wymiarów otworu okiennego.
Oznacza to, że do pomieszczeń wpada znacznie więcej naturalnego światła, co poprawia nie tylko komfort życia domowników, ale także samopoczucie i efektywność pracy w ciągu dnia.

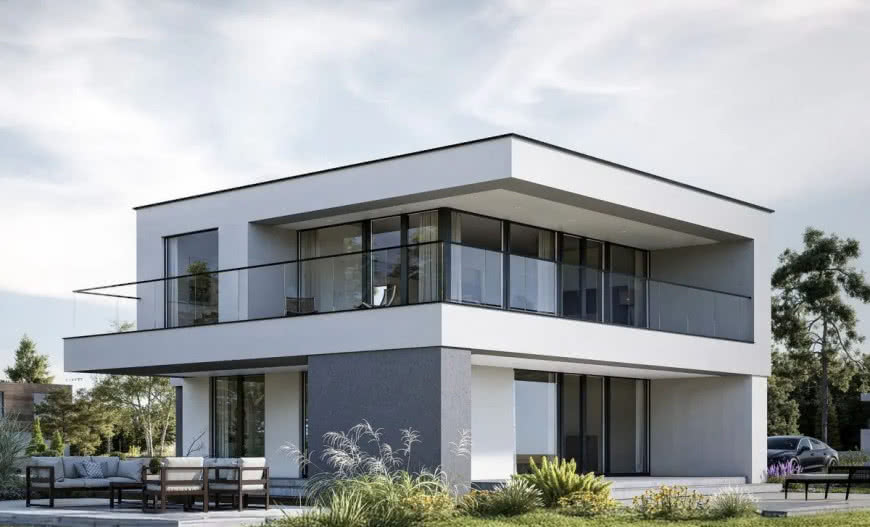

Ponadto brak widocznego skrzydła od zewnątrz pozwala na niemal całkowite ukrycie ramy ościeżnicy pod warstwą ocieplenia budynku, co daje spektakularny efekt bezramowego szklenia, pożądanego w nowoczesnej architekturze.
Wpływ budowy na parametry termoizolacyjne
Mogłoby się wydawać, że odchudzenie profili i zwiększenie powierzchni szyby kosztem ramy negatywnie wpłynie na parametry cieplne okna. Nic bardziej mylnego. Przeszklenie charakteryzuje się zazwyczaj znacznie lepszym współczynnikiem przenikania ciepła niż sam profil z tworzywa sztucznego.
Zwiększenie udziału powierzchni szyby w całkowitym polu okna przy zastosowaniu nowoczesnych pakietów trzyszybowych pozwala na uzyskanie doskonałych parametrów termicznych dla całej konstrukcji.
Dodatkowo technologia ta pozwala na pozyskiwanie darmowej energii słonecznej dzięki lepszemu nasłonecznieniu wnętrz w okresie zimowym.
System NEO View wykorzystuje sprawdzoną, wielokomorową konstrukcję oraz potrójne uszczelnienie środkowe, co zabezpiecza całą konstrukcję przed przedmuchami powietrza i ucieczką ciepła, spełniając surowe wymagania dotyczące budownictwa pasywnego.
Metody produkcji podnoszące stabilność konstrukcji
Duże pakiety szybowe o znacznej masie wymagają technologii, która zapewni oknom z wąskimi profilami stabilność i odporność na odkształcenia.
W systemie NEO View zastosowano zaawansowaną metodę wklejania szyb, określaną jako bonding inside.
Trwałe połączenie pakietu szybowego z profilem na całym obwodzie sprawia, że to właśnie szkło staje się elementem nośnym i usztywniającym całą konstrukcję. Zapobiega to opadaniu skrzydeł pod wpływem własnego ciężaru i gwarantuje płynną, bezawaryjną pracę okuć nawet przy wielkogabarytowych realizacjach.
Eliminuje to również konieczność stosowania ciężkich, tradycyjnych wzmocnień stalowych wewnątrz skrzydeł, co redukuje ryzyko powstawania mostków termicznych i ułatwia codzienną eksploatację okien przez użytkowników.
Montaż okien z ukrytym skrzydłem
Prawidłowa instalacja systemów takich jak NEO View różni się w pewnych aspektach od standardowej procedury montażowej klasycznych okien.
Aby w pełni wykorzystać potencjał wizualny ukrytego skrzydła, ościeżnica powinna być odpowiednio osadzona w warstwie ocieplenia.
Wykonawcy muszą wykazać się dużą precyzją przy planowaniu grubości węgarka z materiału izolacyjnego, tak aby zakrywał on profil ramy od zewnątrz, pozostawiając widoczną wyłącznie płaszczyznę szkła.
Ważne jest również zastosowanie szczelnych taśm paroszczelnych i paroprzepuszczalnych, które zapobiegną degradacji piany montażowej na skutek wilgoci.
Wszelkie błędy popełnione na etapie poziomowania lub kotwienia ramy mogą przełożyć się na problemy z późniejszą regulacją niewidocznego skrzydła, dlatego realizację tego typu projektów należy powierzać wyłącznie wyspecjalizowanym i certyfikowanym ekipom montażowym.
Źródło i zdjęcia: Aluplast
