Łatwe łączenie przewodów oświetleniowych

Zabezpieczanie przewodów przy lampach na kostkę jest czasochłonne, niewygodne i męczące. Możemy jednak skorzystać z szybkozłączek, które w błyskawiczny sposób i bez dodatkowych narzędzi pomogą nam połączyć kable przy mniejszym wysiłku.

Łatwe łączenie przewodów oświetleniowych

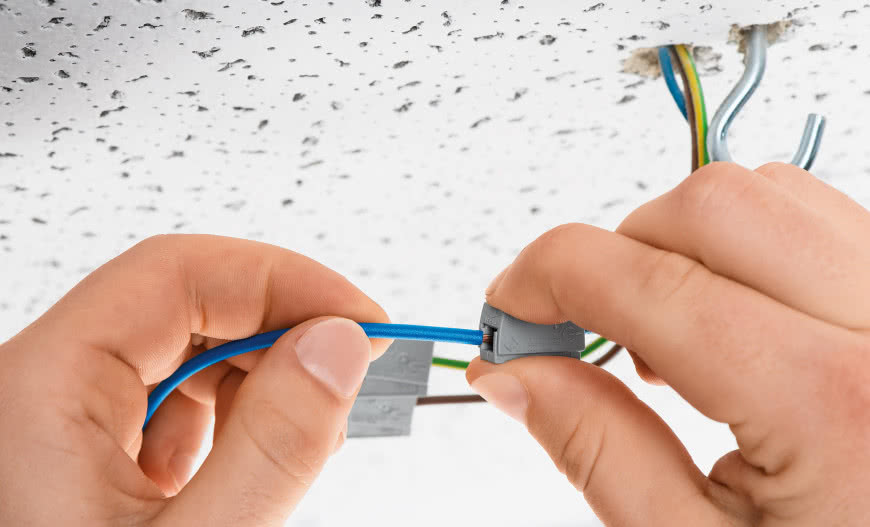

Złączki WAGO 224 to seria produktów służących do łączenia przewodów jednodrutowych, wielodrutowych i linkowych o przekroju od 0,5 mm2 do 2,5 mm2 bez użycia śruby. Pojedyncza złączka 224 połączy przewody na jednym potencjale, gdzie montaż polega na prostym wetknięciu sztywnego przewodu do zacisku. Zdemontujemy go jednocześnie pokręcając i ciągnąc przewód do siebie.

W złączce WAGO 224 rozróżniamy dwa wejścia. Od strony instalacji podłączymy jednodrutowe przewody miedziane od 1 do 2,5 mm2, a z drugiej strony (kierunek od lampy), możemy zamontować każdy przewód miedziany o przekroju od 0,5 do 2,5 mm2.

Wszystkie produkty w serii są wyposażone w sprężynę CAGE CLAMP®, która skutecznie zabezpiecza kable przed poluzowaniem. Konstrukcja produktu również ułatwia pracę instalacyjną – złączki mają specjalny miernik na boku obudowy do wyliczania długości przewodu i otwór do wykonywania pomiarów.

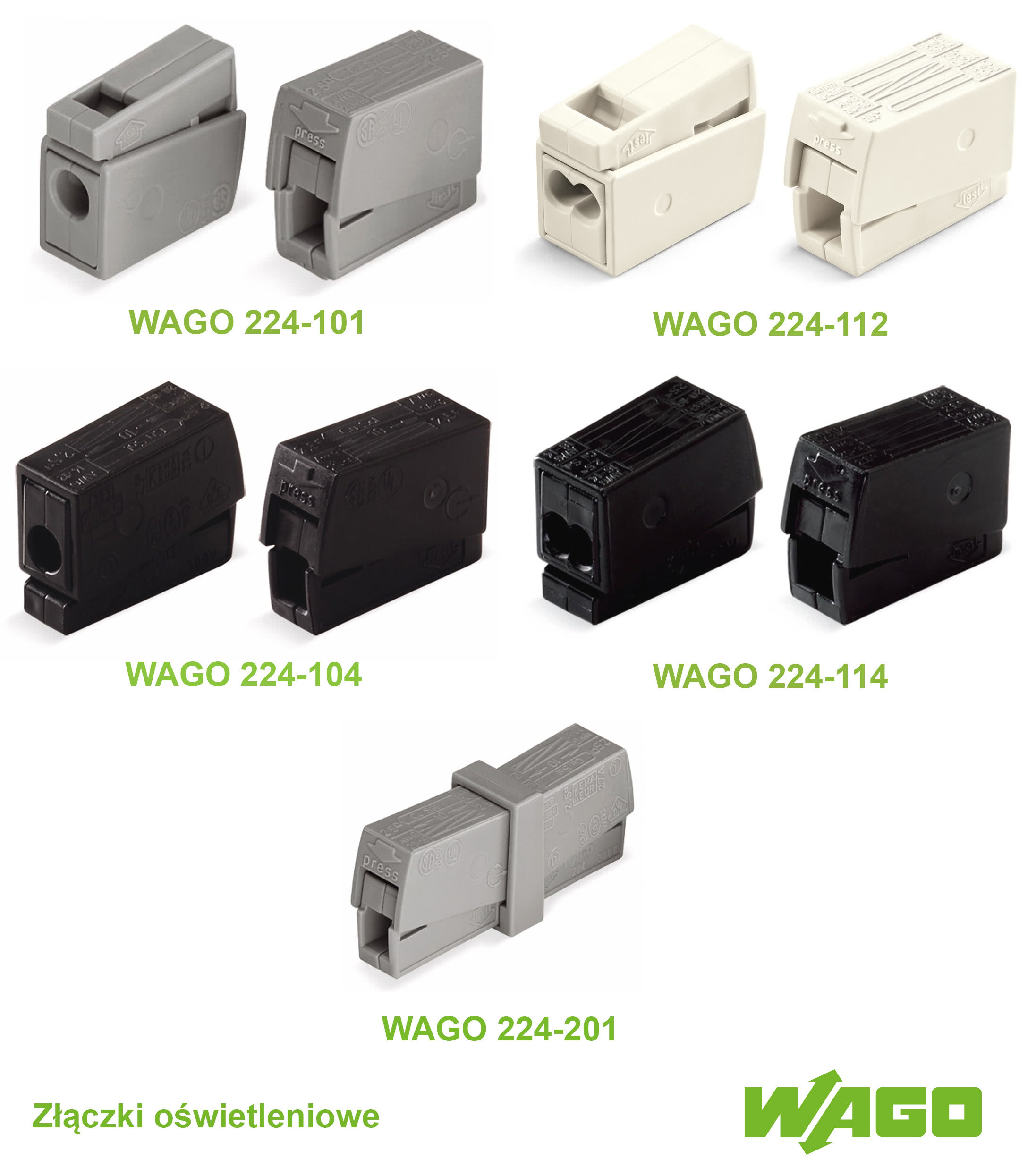

W serii WAGO 224 dostępne są:
1. 224-101 do podłączania pojedynczych punktów świetlnych, np. kinkietów lub żyrandoli.
2. 224-112 do łączenia łańcuchowego punktów świetlnych, np. spotów halogenowych lub LED-owych.
3. 224-201, czyli złączki serwisowe do połączenia wzdłużnego dwóch dowolnych rodzajów przewodów.
4. 224-104 do pojedynczych lamp o maksymalnej temperaturze pracy do 120°C.
5. 224-114 do łączenia szeregowego o maksymalnej temperaturze pracy do 120°C.

Dane techniczne:
1. Zakres przyłączanych przewodów:

  • Jednodrutowe od strony instalacji 1,0 mm² - 2,5 mm² / jednodrutowe i linkowe od strony oprawy oświetleniowej 0,5 mm² - 2,5 mm²

2. Długość odizolowania: 9 - 11 mm
3. Wymiary:

  • 224-101 - 8,5x20,5x15,5 mm
  • 224-112 i 224-114 - 9,5x20,5x15,5 mm
  • 224-201 - 15,5x42x8,5 mm

4. Prąd znamionowy: 24 A
5. Napięcie znamionowe:  400 V / 4kV / 2
6. Maksymalna temperatura: 105°C (120°C dla złączki w kolorze czarnym)

źródło i zdjęcia: Wago Elwag
