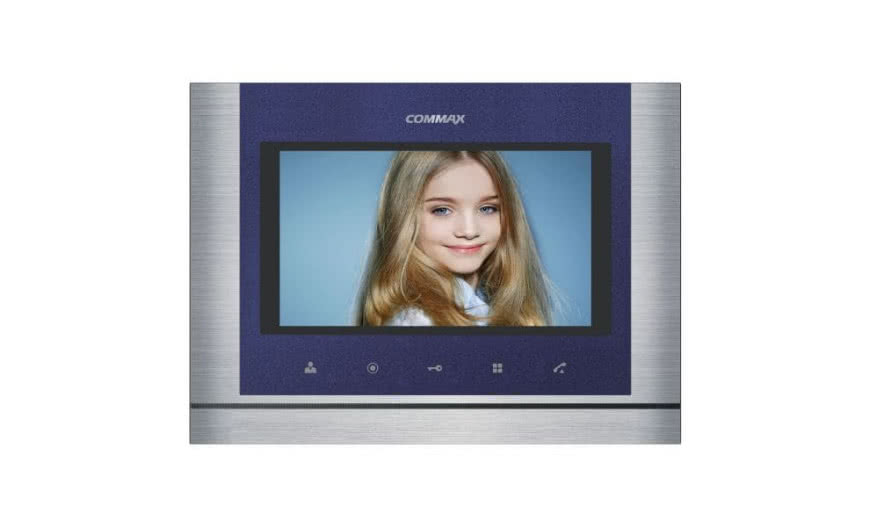

Zabezpieczenia przeciwprzepięciowe wideodomofonów COMMAX

Mamy do wyboru dwa typy zabezpieczeń przeciwprzepięciowych:

• MD ZAM12 to zabezpieczenie monitora współpracującego z kamerą zasilaną napięciem 12V.
• MD ZAK12 to zabezpieczenie kamery zasilanej napięciem 12V.

Zabezpieczenie można stosować do modeli czteroprzewodowych, pracujących z kamerami zasilanymi napięciem 12V, ze względu na ochronę napięcia zasilania kamery (już od 15V). Przeznaczone jest do montażu w systemach analogowych COMMAX i ABAXO, chroni wszystkie trzy tory: wizję, fonię i zasilanie.

W instalacjach domofonowych występują długie połączenia pomiędzy kamerą a monitorem, przez co powstają w nich często krótkotrwałe przepięcia indukowane zarówno w torze wizji i fonii, jak i w zasilaniu. Spowodowane są one zazwyczaj przez wyładowania atmosferyczne, jak również przez gwałtowne zmiany obciążenia, a także pole elektryczne lub elektromagnetyczne.

Aby zmniejszyć ryzyko uszkodzenia urządzeń podłączonych do długich linii, powinno stosować się układy ograniczające przepięcia. W tym celu zostały opracowane moduły ZAM12 oraz ZAK12. Montuje się je możliwie najbliżej urządzeń chronionych.

Przewód żółto-zielony łączy się z przewodem ochronnym o przekroju min 1,5 mm. Przed montażem należy bezwzględnie sprawdzić, czy wybrany przewód z całą pewnością jest przewodem ochronnym, ponieważ masa wideodomofonu będzie miała teraz jego potencjał.

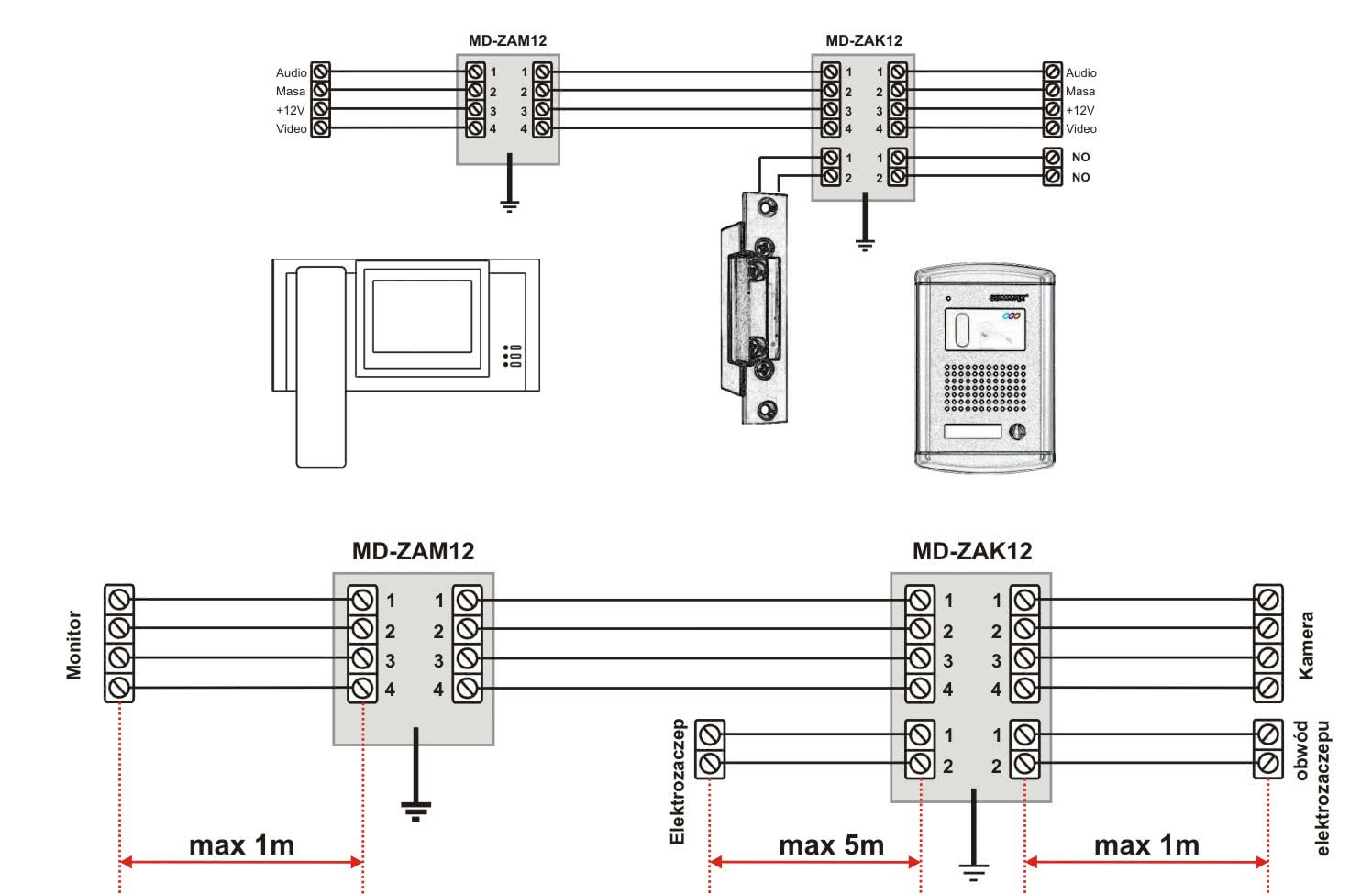

Schemat połączenia zabezpieczeń przeciwprzepięciowych z wideodomofonami COMMAX.

Źródło i zdjęcia: GDE Polska
