W ramach szerokiego asortymentu zaworów do zastosowań przeciwpożarowych firma NIBCO oferuje przepustnice z połączeniem rowkowym.

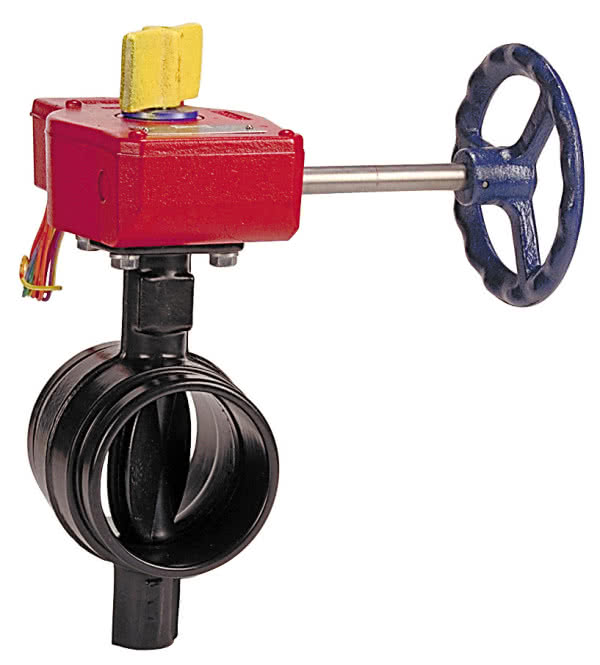

Przepustnice typu GD mają korpus żeliwny cylindryczny, w którym jest umieszczony płaski dysk, osadzony na ułożyskowanych w korpusie obrotowych trzpieniach. Dysk obracany jest wokół osi prostopadłej do kierunku przepływu wody, obracanie dysku jest wykonywane przy pomocy przekładni mechanicznej z kółkiem ręcznym lub przy pomocy zewnętrznego napędu elektrycznego. Gniazdo przepustnicy ma uszczelnienie z elastomeru. Do łączenia korpusów przepustnic NIBCO z przewodami rurowymi należy stosować żeliwne złączki rowkowe.
W przepustnicach typu: GD-1765-8N i GD-4765-8N montowane są przełączniki nadzoru (Supervisory switches). Służą one do przekazywania informacji o stopniu otwarcia zaworu.
Przepustnice oraz inne zawory przeciwpożarowe NIBCO posiadają aprobaty i dopuszczenia amerykańskich organizacji badawczych związanych z ochroną przeciwpożarową - UL (Underwriters Laboratories) oraz FM (Factory Mutual).
Symbol
Opis
Rozmiar
Ciśnienie dopuszczalne (zimna wody)
GD-1765-4N
Przepustnica z połączeniem rowkowym - wersja tylko z przekładnią
10\" (cale)
175 PSI (12,1 bar)
GD-1765-8N
Przepustnica z połączeniem rowkowym - podwójna liczba przełączników nadzoru (supervisory switches)
10\" (cale)
175 PSI (12,1 bar)
GD-4765-4N
Przepustnica z połączeniem rowkowym - wersja tylko z przekładnią
Od 2” ½ do 8” (cale)
300 PSI (20,7 bar)
GD-4765-8N
Przepustnica z połączeniem rowkowym - podwójna liczba przełączników nadzoru (supervisory switches)
Od 2” ½ do 8” (cale)
300 PSI (20,7 bar)
