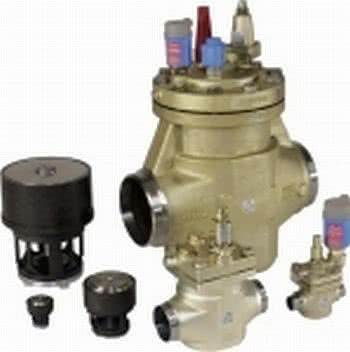

Serwosterowane zawory regulacyjne ICS należą do rodziny zaworów ICV (Industrial Control Valve). Zawór składa się z trzech głównych elementów: korpusu zaworu, elementu wykonawczego i pokrywy. ICS są serwosterowanymi zaworami zarówno odcinającymi jak również regulacyjnymi (ciśnienia, temperatury), przeznaczonymi do pracy w instalacjach chłodniczych.
Zawory typu ICS skonstruowane są do czynników nisko i wysokociśnieniowych. Zawory ICS mogą być zastosowane po stronie wysoko i niskociśnieniowej, w rurociągach ssawnych z parą suchą i mokrą, w rurociągach cieczowych bez zmiany stanu skupienia (np. bez rozprężania z zaworze).
Funkcja zaworów ICS zależy od ciśnienia pilotowego, z któregokolwiek zintegrowanego zaworu pilotowego lub z zewnętrznego przyłącza pilotowego. Pilot ICS 1 ma jedno przyłącze pilotowe. Pilot ICS 3 ma trzy przyłącza pilotowe.
Zawory pilotowe Danfoss mogą być wkręcane bezpośrednio do zaworu ICS lub przyłączone do zewnętrznej linii pilotowej. Z jednym zaworem typu ICS może być połączonych kilka zaworów pilotowych, dających liczne kombinacje funkcji sterowania.
Pokrywa zaworu serwosterowane ICS zawiera przyłącze manometryczne, które może być użyte do monitorowania ciśnienia wlotowego podczas regulacji zaworów pilotowych. Wrzeciono w górnej pokrywie może być użyte do ręcznego otwierania zaworu ICS.
