Materiał
Rury systemu Tweetop wytwarzane są w oparciu o dwa surowce:
-
rury w średnicach 16-32mm produkowane są z PERT - polietylenu o podwyższonych właściwościach temperaturowych .W dużym uproszczeniu budowa tego materiału podobna jest do kulek wełny , łączących się ze sobą długimi niciami bocznymi, dając w efekcie strukturę bardzo poplątaną, ale niezwykle mocną i trudną do rozerwania. W przypadku rur przekłada się to na wysoką odporność na temperaturę i ciśnienie tak ważną w instalacjach wodnych i grzewczych
-
rury w średnicach 40-75mm produkowane są z PEX-b Polietylen sieciowany (PEX) typu b, powstaje dzięki wzmocnieniu struktury wewnętrznej polietylenu wysokiej gęstości (HDPE) , polegającej na zagęszczaniu wiązań pomiędzy atomami węgla, poprzez użycie silanu - katalizatora , przyspieszającego stworzenie wiązania typu węgiel - węgiel, jednego z najmocniejszych w przyrodzie. Proces ten sprawia ,że w efekcie otrzymujemy materiał odporny na wpływ jednoczesnego długotrwałego działania ciśnienia i temperatury, a więc doskonale nadający się do wewnętrznych instalacji wodnych i grzewczych
Do rur z PEX-b i PERT używamy ujednoliconego systemu kształtek przetestowanego na współpracę z oboma rodzajami używanych w produkcji tworzyw.
Właściwości ogólne i zastosowanie systemu Do głównych zalet systemu Tweetop należą:
- trwałość - oceniana na min 50 lat.
- energooszcządność - niskie straty ciśnienia, niski wsp. przewodności cieplnej
- higieniczność - PERT jest nietoksyczny i obojętny w stosunku do wody
- uniwersalność - system Tweetop można montować w instalacjach: zimnej / ciepłej wody użytkowej, centralnego ogrzewania, ogrzewania płaszczyznowego, sprężonego powietrza, wody lodowej, technologicznych w przemyśle
- elastyczność - promień gięcia rury wynosi 4-5 Dz, co w połączeniu z brakiem pamięci kształtu sprawia, że przy trasowaniu instalacji można w średnicach 16-32 zastąpić kolana żukami
- bardzo mała wydłużalność cieplna (0.025mm/mK), porównywalna z rurami tradycyjnymi, znacznie ułatwiająca rozwiązanie problemu kompensacji wydłużeń termicznych
- szczelność na dyfuzje tlenu - zarówno rury jak i kształtki są w 100% szczelne na dyfuzje tlenu
- absolutna szczelność wykonywanych połączeń
- możliwość połączenia z każdym rodzajem instalacji - poprzez użycie kształtek przejściowych, wyposażonych w gwinty
- wysoki stopień odporności chemicznej
- mały ciężar
System Tweetop jest także szczególnie polecany do wykorzystania przy renowacjach starych instalacji w budynkach mieszkalnych oraz w obiektach użyteczności publicznej z zabytkami włącznie.
Rury

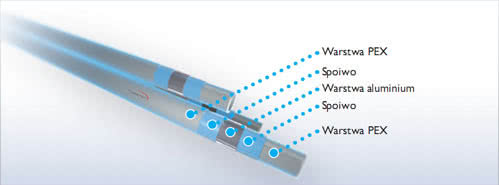

Podstawą systemu Tweetop są rury wielowarstwowe składające się z :
-
rury bazowej z aluminium zgrzewanego ultradżwiękowo na zakładkę
-
wewnętrznej i zewnętrznej warstwy z PEXb lub PERT
-
spoiwa zespalającego poszczególne warstwy rury
Rury systemu Tweetop stanowią unikalne połączenie zalet tworzywa sztucznego i metalu, przy jednoczesnym wyeliminowaniu wad tych materiałów.
Kształtki - technika łączenia
Elementy Systemu łączone są z użyciem trzech typów kształtek :
Mosiężnych zaprasowywanych, niklowanych
Specyfika wykonywania połączeń w ramach systemu Tweetop, bazuje na
technologii zaprasowania, polegającej na mechanicznym zespoleniu tworzywa z kształtką z mosiądzu. Tego typu połączenia są :
- pewne - zaprasowanie gwarantuje absolutny brak przecieków, przy znikomej możliwości popełnienia błędu - odwrotnie niż instalacje zgrzewane , czy lutowane
- łatwe w montażu - zaciskarka jest urządzeniem przyjaznym dla użytkownika
- szybkie i powtarzalne - technologia zaprasowania jest 5 razy szybsza w wykonaniu niż tradycyjna lutowana z miedzi
- uniwersalne - poprzez użycie kształtek przejściowych, wyposażonych w gwinty można bez problemu łączyć system Tweetop ze wszelkiego typu armaturą
Połączenia zaprasowywane wykonujemy przy użyciu systemowych zaciskarek ręcznych lub elektrycznych, wyposażonych w szczęki zaciskowe o profilu U. Połączenie winno być poprzedzone fazowaniem wewnętrznej powierzchni rury przy użyciu systemowego kalibratora Tweetop.
Mosiężnych skrętno zaciskowych typu connector core (opcjonalnie niklowanych)
Złączki tego typu są niezbędne przy wykonywaniu połączeń systemu Tweetop z rozdzielaczami lub grzejnikami (posiadają sfazowanie typu Eurokonus).
Do wykonania połączenia potrzebne są :
- kalibrator systemowy
- klucz monterski
Pozostałych kształtek skrętno-zaciskowych wykonanych z mosiądzu, niklowanych
Kształtki tego typu przydatne są przy montażu instalacji natynkowych - połączenia przy użyciu kształtek skrętno-zaciskowych uznawane są za rozłączne i jako takie nie mogą być wykonywane przy montażu instalacji prowadzonych podtynkowo lub podposadzkowo.
Sposób wykonywania połączeń tego typu jest zbieżny do sposobu łączenia z użyciem kształtek typu connector core. Jedyną różnicą stanowi inny rodzaj sfazowania kształtki, typowy dla instalacji wodnych.
Gwarancja i ubezpieczenie
System Tweetop objęty jest 10 letnią gwarancją.
Dodatkowo, jako jedyny w Polsce dostawca systemów instalacyjnych, Tweetop Sp. z o.o. oferuje klientom szczególnego typu ochroną ubezpieczeniową każdej inwestycji.
Dzięki umowie zawartej z TUiR Warta SA inwestycje realizowano w systemie Tweetop mogą być objęte ubezpieczeniem o wartości do 4 mln PLN pod warunkiem :
- Montażu systemu przez firmę przeszkoloną przez Tweetop Sp. z o.o.
- Zgodności dokumentacji projektowej z obowiązującymi normami i wytycznymi projektowymi.
- Dostarczenia protokołu z próby szczelności.
