Łącznik podwójny krzyżowy – jak działa i jak go zamontować krok po kroku?

Czym właściwie jest łącznik podwójny krzyżowy?

Zacznijmy od podstaw. Łącznik krzyżowy to element instalacji elektrycznej, który pozwala na sterowanie jednym punktem oświetleniowym z trzech (lub więcej) miejsc.

Działa on w zestawie z łącznikami schodowymi, które są zamontowane na początku i końcu obwodu. Sam łącznik krzyżowy instalowany jest pomiędzy nimi – jak swoisty „przekaźnik światła”.

A łącznik podwójny krzyżowy? To po prostu dwa takie krzyżaki zamknięte w jednej obudowie. Umożliwia niezależne sterowanie dwoma źródłami światła z trzech i więcej punktów. Tyle teorii. A co to oznacza w praktyce?

Scena z życia: światło pod kontrolą

Wyobraź sobie sytuację: wchodzisz wieczorem do salonu. Włączasz światło przy wejściu. Później wędrujesz przez całe pomieszczenie do schodów, wspinasz się na piętro... i dopiero tam gasisz światło. Zamiast wracać, wystarczy jeden klik.

To właśnie moc łączników krzyżowych. A jeśli masz osobne obwody do głównego światła i na przykład dekoracyjnych kinkietów, podwójny łącznik krzyżowy pozwala Ci zarządzać nimi niezależnie – z jednego miejsca.

Gdzie sprawdzi się najlepiej?

Nie każdy dom potrzebuje takiego rozwiązania. Ale jeśli masz:

• dom piętrowy
• korytarz z wieloma wejściami
• duży salon
• klatkę schodową z podświetleniem
• otwartą przestrzeń z kilkoma strefami oświetleniowymi

...to łącznik podwójny krzyżowy jest strzałem w dziesiątkę. Dzięki niemu możesz zapalać i gasić światło tam, gdzie Ci pasuje — nie tam, gdzie pozwoliła instalacja sprzed dekady.

To także świetna opcja w domach z inteligentnym sterowaniem, gdzie zależy Ci na uporządkowanej i estetycznej instalacji. Jeden punkt na ścianie, a funkcji – cała masa.

Jak działa łącznik krzyżowy?

Praca łącznika krzyżowego to w rzeczywistości zmiana ścieżki przewodzenia prądu między łącznikami schodowymi. Bez tych ostatnich nie zadziała – to trochę jak dodatkowe ogniwo w łańcuchu, które działa tylko wtedy, gdy reszta elementów jest na miejscu.

W łączniku krzyżowym znajdują się cztery zaciski (czasem więcej w wersjach podwójnych), do których podłączasz przewody korespondencyjne. Dzięki temu możesz zmieniać pozycję obwodu — czyli kontrolować światło — z trzeciego miejsca. To nie magia. To fizyka i przemyślana konstrukcja.

A podwójny krzyżowy? Tutaj mówimy o dwóch niezależnych obwodach, czyli możesz np. jednym przyciskiem włączać światło główne, a drugim – nastrojowe. Bez plątaniny włączników na ścianie.

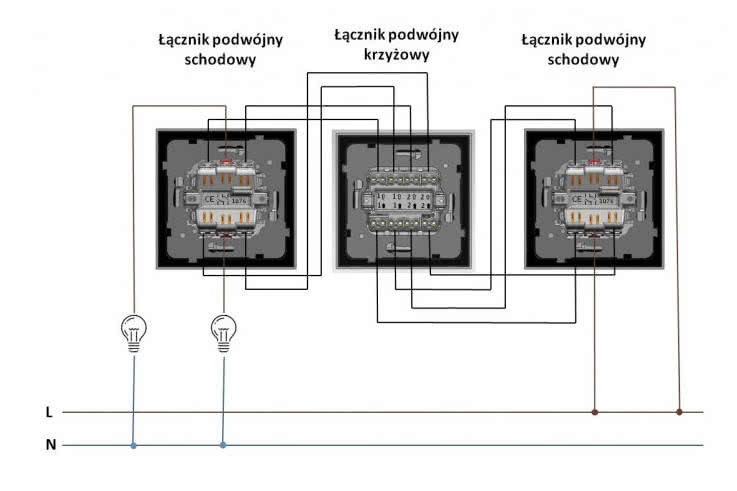

Łącznik podwójny krzyżowy – schemat.

Montaż: czy poradzi sobie laik?

No dobrze, komfort komfortem, ale... jak to zamontować? Czy da się to zrobić samemu?

Odpowiedź brzmi: to zależy.

Jeśli masz doświadczenie z elektryką, wiesz, czym są przewody fazowe, neutralne i korespondencyjne, a skrzynka z narzędziami to Twój drugi dom — prawdopodobnie poradzisz sobie sam. Ale pamiętaj: to instalacja elektryczna. A tu nie ma miejsca na błędy.

Jeśli masz jakiekolwiek wątpliwości, zatrudnij elektryka. Profesjonalista podłączy łącznik zgodnie z przepisami, zgodnie ze schematem i bez ryzyka.

A jak wygląda sam montaż?

1. Na początku montujesz dwa łączniki schodowe – jeden na początku, drugi na końcu obwodu.

2. Pomiędzy nimi instalujesz łącznik krzyżowy – lub łącznik podwójny krzyżowy, jeśli masz dwa obwody.

3. Przewody korespondencyjne biegną między wszystkimi trzema punktami.

4. Schemat instalacji zawsze znajdziesz w instrukcji – producent oznacza wejścia i wyjścia symbolami (np. strzałkami).

5. Standardowo przewody oznaczone są kolorami:

   • niebieski – neutralny

   • czarny/brązowy/szary – fazowy

   • czerwony – korespondencyjny (ale to tylko umowny standard — zawsze weryfikuj schemat)

W sieci znajdziesz mnóstwo pomocnych materiałów wideo – choćby ten, który krok po kroku pokazuje podłączenie łącznika:

Łącznik podwójny krzyżowy - dlaczego warto?

To nie tylko bajer z katalogu elektryków. To konkretne, funkcjonalne rozwiązanie, które:

• zwiększa wygodę – sterujesz światłem z dowolnego miejsca
• poprawia bezpieczeństwo – nie musisz błądzić po ciemku
• pozwala oszczędzać miejsce – jeden estetyczny punkt zamiast dwóch łączników
• pozwala na bardziej elastyczne aranżacje światła – np. strefowe oświetlenie

Warto dodać, że nowoczesne łączniki to designerskie produkty, które nie szpecą ścian. Wręcz przeciwnie – podkreślają estetykę wnętrza.

Gdzie szukać dobrego sprzętu?

Na rynku znajdziesz wiele modeli łączników krzyżowych, ale jeśli zależy Ci na trwałości, bezpieczeństwie i designie – zaufaj renomowanym markom.

Świetnym przykładem jest Ospel – polski producent osprzętu elektroinstalacyjnego. W jego ofercie znajdziesz m.in.:

• serię Impresja – nowoczesny styl i różne warianty kolorystyczne
• serię As – klasyka w eleganckim wydaniu
• serię Sonata – minimalistyczne formy pasujące do każdego wnętrza

Produkty Ospel są dostępne w dobrych hurtowniach elektrycznych i sklepach online.

Dla ułatwienia producent na stronie internetowej udostępnia funkcję „Gdzie kupić” oraz kontakt do Działu Sprzedaży Krajowej, gdzie eksperci doradzą, który model będzie najlepszy do Twojej instalacji.

Czy warto inwestować w łącznik podwójny krzyżowy?

Zdecydowanie tak. Jeśli planujesz nową instalację, remontujesz dom lub po prostu masz dość biegania po schodach tylko po to, by zgasić światło – to rozwiązanie dla Ciebie.

Dzięki niemu:

• zyskujesz wygodę i bezpieczeństwo
• oszczędzasz miejsce
• masz większą kontrolę nad oświetleniem
• unikasz zbędnych kabli i przełączników

To mały element, który robi wielką różnicę – zwłaszcza w domach, gdzie ergonomia, estetyka i komfort to fundament codziennego życia.

Pamiętaj: dobrze zaplanowana instalacja to nie tylko kwestia funkcjonalności. To także sposób na stworzenie inteligentnego i estetycznego domu, w którym technologia służy Tobie – a nie odwrotnie.

Chcesz więcej takich praktycznych poradników? Śledź nasze kolejne publikacje i odkrywaj świat instalacji elektrycznych bez tajemnic!
