Etap planowania pokrycia dachowego, a zwłaszcza zamówienia odpowiedniej ilości materiału, jest jednym z najbardziej krytycznych momentów każdej inwestycji budowlanej. W przypadku dachu kopertowego, którego charakterystyczną cechą są cztery nachylone połacie zbiegające się w kalenicy lub w punkcie, dokładność pomiaru nabiera szczególnego znaczenia.
Tego typu konstrukcja jest ceniona za estetykę – brak ścian szczytowych nadaje bryle lekkości – a także za funkcjonalność, ponieważ równomierne rozłożenie obciążeń zapewnia wyjątkową stabilność i odporność na zmienne warunki atmosferyczne. Właśnie z uwagi na te zalety dachy kopertowe są często wybierane w rejonach, gdzie warunki pogodowe bywają ekstremalne.
Złożoność dachu kopertowego wynika z faktu, że jego powierzchnia składa się z czterech elementów, z których dwie główne połacie są trapezami, a dwie boczne (narożne) – trójkątami. Taki układ geometryczny sprawia, że nie można opierać się na intuicyjnym, prostym pomnożeniu długości i szerokości budynku.
Wykonanie pomiaru wymaga uwzględnienia nie tylko wymiarów rzutu poziomego, ale przede wszystkim kluczowych parametrów, takich jak kąt nachylenia połaci, długość kalenicy, naroży oraz okapów.
Wszelkie niedokładności, zwłaszcza pominięcie kąta nachylenia, prowadzą do zaniżenia rzeczywistej powierzchni pokrycia, co może skutkować koniecznością domawiania brakującego materiału.
Konsekwencje takiego błędu to nie tylko dodatkowe koszty logistyczne i opóźnienia, ale także ryzyko różnic w odcieniu w przypadku blach powlekanych, ponieważ poszczególne partie produkcyjne mogą się nieznacznie różnić.
Niniejszy poradnik ma na celu systematyczne przedstawienie zasad prawidłowego pomiaru dachu kopertowego, co umożliwi inwestorom i wykonawcom precyzyjne planowanie i zamówienie materiałów, takich jak blachodachówki czy akcesoria dachowe.

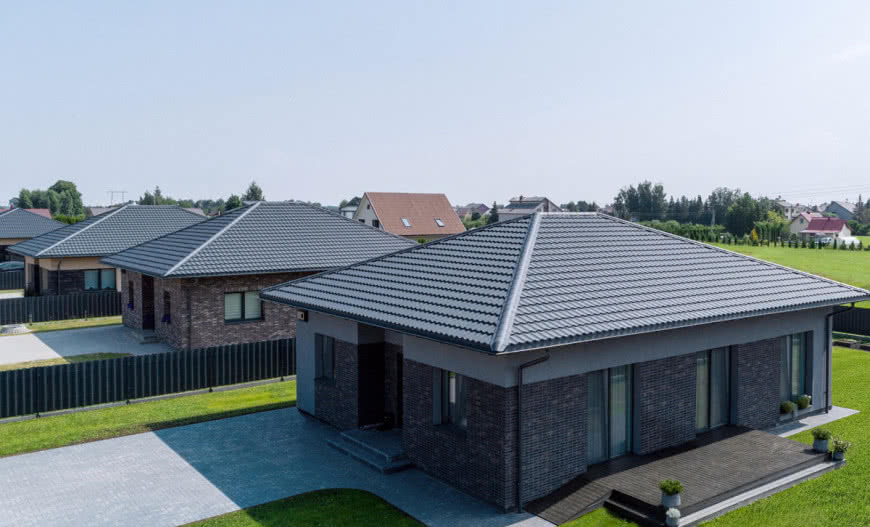

Budowa i charakterystyka dachu kopertowego
Zrozumienie budowy dachu kopertowego (czterospadowego) jest niezbędne do poprawnego przeprowadzenia procesu pomiarowego. Jest to konstrukcja, w której wszystkie cztery połacie nachylone są w kierunku zewnętrznych ścian obiektu.
Na rzucie budynku dach ten przypomina ściętą piramidę. Dach kopertowy, w zależności od proporcji budynku, może mieć długą kalenicę (typ klasyczny) lub bardzo krótką, prawie punktową (tzw. dach namiotowy). Dwie główne połacie przyjmują kształt trapezów, podczas gdy dwie boczne są trójkątami i określane są mianem lukarn narożnych lub połaci czołowych.
Konstrukcja ta opiera się na kilku fundamentalnych elementach, które muszą zostać uwzględnione w obliczeniach:
- Kalenica – jest to linia na szczycie dachu, gdzie stykają się połacie trapezowe.
- Krokiew narożna – element biegnący po przekątnej, który łączy naroże budynku z kalenicą.
- Krokiew główna – podstawowa belka nośna każdej z połaci.
- Okap – dolna krawędź dachu, która wystaje poza obrys budynku i również wymaga pokrycia.
Dzięki temu układowi dach kopertowy jest wyjątkowo stabilny, a obciążenia są równomiernie rozłożone na całą konstrukcję, co czyni go jedną z najbardziej odpornych form wśród dachów spadzistych.
Wadą tego rozwiązania pozostaje jednak większy stopień skomplikowania pomiarów i wyliczeń powierzchni, zwłaszcza jeśli konstrukcja zawiera lukarny lub różne kąty nachylenia połaci.
Przygotowanie danych podstawowych do obliczeń
Przed przystąpieniem do jakichkolwiek obliczeń geometrycznych niezbędne jest zgromadzenie precyzyjnych danych.
Podstawowe informacje powinny pochodzić z projektu architektoniczno-budowlanego, który jest najbardziej wiarygodnym źródłem informacji o kształcie i kątach dachu. Jeżeli projekt jest niedostępny lub pomiar jest wykonywany w celu weryfikacji istniejącego stanu, należy go przeprowadzić w terenie.
Do rozpoczęcia obliczeń należy pozyskać następujące parametry:
- Długość i szerokość budynku (wyrażone w rzucie poziomym).
- Kąt nachylenia połaci dachowych (α).
- Długość kalenicy.
- Wysokość ściany kolankowej (jeśli występuje).
- Wymiary okapów i naroży, gdyż ich długość ma znaczenie dla rzeczywistej powierzchni dachu.
W terenie zaleca się użycie specjalistycznych narzędzi, takich jak miara laserowa (dalmierz) oraz kątomierz dachowy, aby uniknąć błędów rzędu kilku centymetrów, które mogą kumulować się na dużej powierzchni. Precyzja pomiaru jest kluczowa dla estetyki końcowego efektu i uniknięcia niepotrzebnych odpadów.
Metoda geometryczna: podział dachu na figury
Poprawne wymierzenie dachu kopertowego wymaga rozłożenia całej konstrukcji na proste figury geometryczne i obliczenia powierzchni każdej z nich osobno. Dach ten składa się z czterech połaci: dwóch trapezowych (bocznych) i dwóch trójkątnych (narożnych). Całkowita powierzchnia dachu jest sumą pól tych czterech figur, z uwzględnieniem ich faktycznego nachylenia.
Dla połaci trapezowych (bocznych) stosuje się wzór: P=2(a+b)×h . W tym kontekście a i b oznaczają długości podstaw trapezu – zazwyczaj są to odpowiednio długości kalenicy i okapu, a h jest wysokością połaci, mierzoną wzdłuż krokwi głównej.
Dla połaci trójkątnych (narożnych) stosuje się wzór: P=2a×h . W tym przypadku a oznacza długość podstawy trójkąta (długość okapu od naroża do naroża), a h to długość krokwi narożnej. W przypadku symetrycznych dachów kopertowych, połacie te mają zwykle zbliżony kąt nachylenia, co pozwala na przyjęcie jednolitej wartości wysokości h w uproszczonych obliczeniach.
Kąt nachylenia połaci i współczynnik cosinus
Najważniejszym krokiem w uzyskaniu rzeczywistej powierzchni pokrycia jest zastosowanie korekty wynikającej z kąta nachylenia połaci (α). Powierzchnia rzeczywista, którą należy pokryć materiałem, jest zawsze większa niż powierzchnia rzutu poziomego budynku. Pomijanie tego parametru jest najczęstszym błędem, prowadzącym do zaniżenia zapotrzebowania na materiał.
Aby uwzględnić tę zależność, stosuje się współczynnik geometryczny oparty na funkcji trygonometrycznej cosinus:
Powierzchnia dachu (rzeczywista) = powierzchnia rzutu (pozioma) × 1 / cos(α).
Im większy kąt nachylenia dachu, tym większa jest powierzchnia dachu względem jego rzutu. Na przykład, jeśli kąt α wynosi 35∘, współczynnik przeliczeniowy wynosi około 1,22; jeśli kąt wynosi 40∘, współczynnik rośnie do około 1,31. Zastosowanie tego przelicznika pozwala uzyskać rzeczywisty metraż pokrycia, który musi zostać zamówiony.
Jako przykład obliczeniowy można wziąć dom o rzucie 10 × 10 m (powierzchnia rzutu 100 m²) z dachem kopertowym o kącie nachylenia 35∘. Współczynnik korekcyjny wynosi 1,22. Rzeczywista powierzchnia dachu do pokrycia wynosi zatem 100×1,22=122 m².
Zapas materiału i elementów wykończeniowych
Ostateczna powierzchnia do zamówienia nie jest tożsama z obliczoną powierzchnią rzeczywistą połaci. Niezbędne jest doliczenie zapasu materiału, który pokryje straty powstające podczas docinania arkuszy wokół naroży, okien dachowych, koszy oraz gąsiorów.
Standardowo zaleca się dodanie od 5 do 10% całkowitej powierzchni dachu. W przypadku dachów o prostej budowie, bez licznych załamań, wystarczy margines 5%. Jednakże, z uwagi na złożoność dachu kopertowego i częstą obecność załamań, koszy i lukarn, straty materiałowe mogą sięgnąć nawet 10%.
Ponadto, przy zamówieniu blachodachówki modułowej, należy uwzględnić fakt, że każdy arkusz ma określony zakład roboczy, który zmniejsza efektywną powierzchnię krycia, co również wymaga większego marginesu bezpieczeństwa, wynoszącego około 10%.
Kontynuując przykład obliczeniowy z poprzedniego akapitu, po dodaniu 7% zapasu do 122 m², orientacyjna ilość pokrycia do zamówienia wynosi około 130,5 m².
Dodatkowo, w pomiarach należy uwzględnić wszystkie elementy wykończeniowe. Należy dokładnie zmierzyć długość:
- Okapów (wystające części dachu, które wymagają pokrycia).
- Kalenicy i krawędzi dachu, co determinuje ilość potrzebnych gąsiorów i obróbek blacharskich.
- Elementy wystające ponad połać, takie jak kominy, okna dachowe i wyłazy, których powierzchnię można odjąć od ogólnego metrażu, choć należy pamiętać o stratach związanych z docinaniem wokół nich.
Najczęstsze błędy i praktyczne wskazówki pomiarowe
Dokładność pomiaru ma szczególne znaczenie przy zamówieniu blachodachówek produkowanych na wymiar, gdzie każdy arkusz jest dopasowywany indywidualnie do projektu. Ze względu na to, iż dach kopertowy jest wymagający pod względem precyzji, należy unikać typowych pułapek.
Najczęściej popełniane błędy obejmują:
1. Pomijanie kąta nachylenia połaci i obliczanie powierzchni tylko na podstawie rzutu poziomego. Prowadzi to do znacznego zaniżenia zapotrzebowania na materiał.
2. Nieuwzględnianie okapów oraz zakładu roboczego arkuszy, co skutkuje błędami w powierzchni efektywnego krycia.
3. Nieprawidłowy pomiar długości krokwi i naroży – pomiar powinien być wykonany wzdłuż płaszczyzny dachu (po spadku), a nie w rzucie poziomym (po łacie lub sznurkiem), co jest częstym powodem zaniżenia rzeczywistej powierzchni.
4. Zbyt niski zapas materiałowy (poniżej 8%), co w przypadku dachu z wieloma załamaniami, koszami i lukarnami generuje konieczność dokupowania materiału i może prowadzić do różnic w odcieniach.
5. Użycie nieprecyzyjnych narzędzi, takich jak zwykła miara, zamiast dalmierza laserowego lub danych z projektu wykonawczego, co wprowadza błędy w kluczowych wymiarach.
Aby zapewnić maksymalną precyzję, należy zawsze korzystać z rysunków technicznych. W przypadku braku pewności co do pomiarów, zaleca się potwierdzenie obliczeń z projektantem lub wykonawcą.
W celu przyspieszenia procesu, można wykorzystać cyfrowe kalkulatory dachowe dostępne online, które automatyzują proces obliczeń po wprowadzeniu podstawowych parametrów, oferując znacznie wyższą precyzję niż pomiary ręczne. Dokładność w obliczeniach przekłada się bezpośrednio na oszczędność materiału i finalną estetykę inwestycji.
Podsumowanie
Dokładne wymierzenie dachu kopertowego jest kluczowym, choć złożonym, etapem przygotowania do realizacji pokrycia dachowego. Ze względu na jego czterospadową konstrukcję, składającą się z trapezów i trójkątów, konieczne jest zastosowanie metody geometrycznej oraz obligatoryjne uwzględnienie kąta nachylenia połaci.
Każdy element konstrukcyjny – od kalenicy i naroży, po okapy – musi zostać dokładnie zmierzony. Kluczową zasadą pozostaje zastosowanie współczynnika korekcyjnego 1/cos(α) dla uzyskania rzeczywistej powierzchni pokrycia oraz doliczenie zapasu materiałowego, który powinien wynosić 5-10% powierzchni całkowitej, w zależności od stopnia skomplikowania dachu.
Prawidłowy pomiar, wykonany na podstawie projektu technicznego lub z użyciem profesjonalnych narzędzi, pozwala uniknąć kosztownych błędów, minimalizuje straty i zapewnia długowieczność oraz bezpieczeństwo całej konstrukcji.
Najczęściej zadawane pytania (FAQ)
Jak obliczyć powierzchnię dachu kopertowego?
Powierzchnię należy obliczyć, dzieląc dach na dwie połacie trapezowe i dwie trójkątne, a następnie sumując ich pola powierzchni. Uzyskany wynik należy pomnożyć przez współczynnik korekcyjny uwzględniający kąt nachylenia połaci, obliczony jako 1/cos(α).
Jakie dane są potrzebne do wymierzenia dachu kopertowego?
Wymagane są podstawowe wymiary: długość i szerokość budynku (rzut poziomy), kąt nachylenia połaci, długość kalenicy oraz długość krokwi narożnych. Ważne jest również uwzględnienie długości okapów oraz położenia wszelkich elementów wystających, takich jak kominy czy okna dachowe.
Ile zapasu materiału należy dodać przy zamówieniu pokrycia?
Zaleca się doliczenie od 5% do 10% powierzchni całkowitej dachu. Przy dachach o prostych połaciach wystarczy 5%, lecz dla skomplikowanych konstrukcji z koszami, lukarnami lub przy blachodachówce modułowej, minimalny margines powinien wynosić 8-10%.
Czy można samodzielnie wymierzyć dach kopertowy?
Tak, jednak wymaga to dobrej znajomości zasad geometrii dachu i umiejętności korzystania z rysunku technicznego. W przypadku bardziej skomplikowanych konstrukcji zaleca się jednak potwierdzenie wszystkich pomiarów z projektantem lub doświadczonym wykonawcą, aby uniknąć błędów w zamówieniu materiału.
Jaki jest minimalny kąt nachylenia dla dachu kopertowego?
Minimalny kąt nachylenia zależy bezpośrednio od wybranego materiału pokryciowego. Dla większości pokryć metalowych i blachodachówek minimalny kąt wynosi zazwyczaj około 14∘, natomiast dla tradycyjnych dachówek ceramicznych lub cementowych wymagany spadek to zwykle 20∘ do 25∘.
