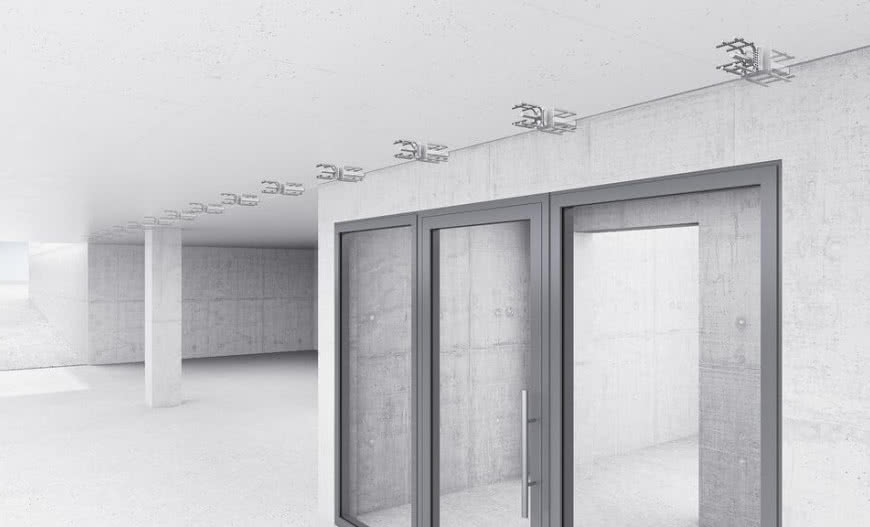

Nowość! Schöck Stacon® trzpienie dylatacyjne dla mocnych połączeń elementów żelbetowych

Od 23 maja 2022 r. Schöck wprowadza w Polsce nową generację trzpieni o dużej wytrzymałości pod nazwą Stacon®. Dzięki bardziej kompaktowym wymiarom nowy trzpień Stacon® typu SLD spełnia nowe, bardziej restrykcyjne wymagania. Przeniesienie większych obciążeń w cieńszych elementach żelbetowych oraz jednocześnie mniejsze dozbrojenie na placu budowy to niewątpliwie zalety tych produktów.

Nowość! Schöck Stacon® trzpienie dylatacyjne dla mocnych połączeń elementów żelbetowych

Trzpienie te posiadają europejską ocenę techniczną (ETA), a w zakresie odporności ogniowej stropów i ścian żelbetowych otrzymały klasę R120. Dylatacje wprowadza się, aby oddzielić długie elementy lub części konstrukcji budynku. Jeśli nie ma możliwości ruchu, w betonie powstają pęknięcia i dodatkowe siły spowodowane skurczem, pełzaniem lub odkształceniami wywołanymi czynnikami termicznymi. Jednocześnie obciążenia działające na konstrukcję muszą być przenoszone między elementami w dylatacji.

Ekonomicznym i niezawodnym rozwiązaniem są trzpienie dylatacyjne jako elementy nośne. Dzięki nim zbędne stają się konsole, podwójne ściany lub słupy. Zastosowanie trzpieni Stacon® upraszcza projektowanie, zmniejsza nakład pracy na budowie związany z szalunkami i zbrojeniem oraz zwiększa powierzchnię użytkową budynków.

Zmniejszone wymiary i wytrzymałość trzpienia Stacon®

Podczas wieloletnich prac badawczych firma Schöck zajmowała się elastycznym i wymuszonym połączeniem elementów konstrukcji za pomocą trzpieni dylatacyjnych. W trakcie wielu serii testowych konstruktorzy odkryli, że dotychczasowe modele konstrukcji nie są w stanie odpowiednio odwzorować wydajnego zakotwienia Schöck Dorn typu SLD. Zmniejszone wymiary i wytrzymałość trzpienia spowodowały, że znacznie większe obciążenia mogą być obecnie stosowane również w cieńszych, bardziej filigranowych elementach żelbetowych.

Zoptymalizowany model schematu statycznego wymaga mniejszego dozbrojenia na budowie dla tego samego obciążenia, zatem na placu budowy można w ten sposób zaoszczędzić materiały, czas, a tym samym zmniejszyć koszty.

Zmiana konstrukcji poprzecznie przesuwnego trzpienia dylatacyjnego

Nowe wymagania Europejskiej Organizacji Ocen Technicznych kładą duży nacisk na żywotność wyrobów budowlanych. Szczególną uwagę zwraca się teraz na odporność, na zużycie i użyteczność. Dzięki tysiącom przemieszczeń w całym okresie eksploatacji budynku, trzpień dylatacyjny musi funkcjonować bez większego zużycia. W tym celu trzpień Stacon® typu SLD-Q został wyposażony w kwadratowy profil, a tuleja w przedniej części została wzmocniona stalowymi nakładkami.

W porównaniu do poprzedniego modelu o okrągłym przekroju, nacisk podpory jest rozłożony bardziej równomiernie, a trzpień lepiej przesuwa się w tulei. Zmniejsza to zużycie i zwiększa niezawodność funkcjonalną trzpienia dylatacyjnego Stacon® typu SLD-Q.

Trzpień dylatacyjny został przetestowany zgodnie z najnowszym stanem techniki i jest jedynym trzpieniem dylatacyjnym, który otrzymał Europejską Ocenę Techniczną (ETA 21/0439) od Niemieckiego Instytutu Technologii Budowlanej (DIBt) oraz oznakowanie CE.

Schöck Stacon® - nowa nazwa handlowa dla Schöck Dorn

Cała rodzina produktów Dorn otrzymuje nową nazwę: Schöck Stacon®. Asortyment produktów obejmuje następujące warianty:

  1. trzpień dylatacyjny (typ LD) dla małych i średnich sił poprzecznych,
  2. trzpień dylatacyjny (typ SLD) dla bardzo dużych sił poprzecznych,
  3. akcesoria (np. kołnierze przeciwpożarowe).

Wszystkie typy trzpieni Stacon® są wykonane z odpornej na korozję stali nierdzewnej i są dostarczane w stanie gotowym do montażu. Trzpień typu LD dostępny jest również w wersji ocynkowanej.

Nowe oprogramowanie do wymiarowania wspiera projektantów

Schöck dostarcza nowo opracowane oprogramowanie Scalix® do prostego projektowania połączeń elementów żelbetowych za pomocą trzpieni dylatacyjnych - zgodnie z aktualnym stanem techniki. Schöck Scalix® łączy istniejące oprogramowanie SLD i LD i jest dostępne bezpłatnie.

Źródło i zdjęcie: Schöck
