Recticel - Sposób na taras z PIR POWERDECK

Spośród najważniejszych wymienić należy hydroizolacyjność stropu oraz jego izolacyjność termiczną. Uzyskanie zabezpieczenia przeciwwilgociowego stropu oraz pożądanych jego parametrów cieplnych stwarza dodatkowe problemy projektowe, gdyż wzrasta grubość stropu na skutek przyrostu warstw ocieplających - zwłaszcza w miejscach, w których występują mostki termiczne.

Ten problem dotyczy w szczególności rozwiązań ociepleń stropów bezbelkowych i rozmaitości sytuacji mogących zaistnieć podczas prac renowacyjnych wszędzie tam, gdzie nie da się w żaden sposób zmienić grubości pierwotnej konstrukcji. Wyjściem z kłopotliwej sytuacji może być zastosowanie płyty PIR POWERDECK, która umożliwia maksymalną redukcję grubości tej warstwy.

Podstawy budowy tarasów

Taras jest jednym z podstawowych elementów występującym w budownictwie. Wykonywany nad użytkowanymi pomieszczeniami, dla których pełni rolę dachu; zapewnia ochronę cieplną oraz zabezpiecza przed dostępem wody (poprzez wprowadzenie warstwy hydroizolacyjnej i systemu odprowadzania wód).

Dla użytkowników kondygnacji taras pełni funkcję użytkową (stąd konieczność wprowadzania odpowiedniej dla danego tarasu nawierzchni użytkowej). Dopełnieniem poprawnej budowy tarasu są detale wykończeń (okap, połączenie ze ścianą, dylatacje, spusty, itp.).

Istotną rolę w tarasie, jeżeli chcemy uniknąć podniesienia poziomu posadzki tarasu względem poziomu posadzki w pomieszczeniach (a więc tworzenia się progów), odgrywa łączna grubość wszystkich warstw tarasowych ułożonych ponad stropem. Dotyczy to w szczególności rozwiązań na stropach bezbelkowych i przy pracach renowacyjnych.

Dobór materiału termoizolacyjnego decyduje o różnicach w łącznych grubościach warstw tarasowych, w tym o wyborze rozwiązania nawierzchni tarasu (płytki chodnikowe, nawierzchnie drewniane, itd.) oraz o systemie odprowadzania wody. Przy doborze poszczególnych materiałów termoizolacyjnych pamiętać należy o tym, że im niższy jest współczynnik przewodzenia ciepła 1, tym mniejsza będzie grubość warstwy izolującej.

Redukcja grubości warstw układu tarasowego

Poniżej przedstawiamy dwa rozwiązania tarasów z zastosowaniem płyty POWERDECK, produktu belgijskiej firmy RECTICEL. Zastosowanie PIR POWERDECK umożliwia maksymalną redukcję grubości warstw tarasu. Są to:

• taras z nawierzchnią z płytek terakotowych
• taras z nawierzchnią z płytek chodnikowych.

Płyta PIR POWERDECK wykonana jest ze sztywnej pianki poliizocjanurowej pokrytej obustronnie okładziną z folii aluminiowej. Podstawową jej zaletą jest bardzo niski współczynnik przewodzenia ciepła, który wynosi 0,024 W/mK. Jest to wartość średnio 1,5 - 2 razy niższa niż innych materiałów termoizolacyjnych. W przedstawionych przykładach tarasów płyta PIR POWERDECK o grubości 8 cm zapewnia ochronę cieplną tarasu na poziomie k¹= 0,3 W/m²K.

Rys. 1. Taras. Nawierzchnia z terakoty - U= 0,3 W/m²K. 1 - płyta stropowa żelbetowa z wyrobionym spadkiem, 2 - paroizolacja - papa bitumiczna zgrzewalna, 3 - PIR POWERDECK - gr. 80 mm, 4 - izolacja wodochronna, 5 - mata drenażowa, 6 - gładź betonowa, 7 - płyta terakotowa na warstwie kleju.

Płyta PIR POWERDECK ma dobrą wytrzymałość na ściskanie (150 kPa przy 10% odkształceniu), dzięki czemu nie zachodzi potrzeba układania na niej ochronnej warstwy betonowej (kolejna redukcja grubości podanych w przykładach).

W krótkim opisie dwóch systemów tarasowych schematycznie przedstawionych na rysunkach 1 i 2 układ warstw od 1 do 4 jest taki sam dla obu systemów.

Na płycie stropowej [1] należy wyrobić spadki² pokrywające się projektowanymi kierunkami odprowadzania wód. Poprzez równoległe układanie następnych warstw, spadki zostaną przeniesione na warstwę hydroizolacyjną [4] i drenażową [5].

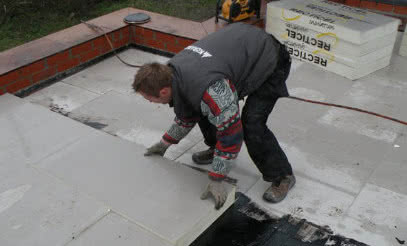

Na wyrobionej warstwie spadkowej układana jest paroizolacja [2] (np. Papa asfaltowa zgrzewalna), a na niej luźno płyta termoizolacyjna PIR POWERDECK [3] (dla ułatwienia montażu płytę można punktowo dokleić).

Warstwa hydroizolacyjna [4] układana jest również luźno, bez mocowania, ale w sposób zapewniający jej szczelność na pełnej powierzchni tarasu oraz na połączeniach ze ścianami i innymi elementami występującymi w obrębie tarasu. Przykładem hydroizolacji może być dwuwarstwowe pokrycie z pap modyfikowanych zgrzewalnych: pierwsza warstwa układana jest luźno (rolki układane na zakład), druga zgrzewana całą powierzchnią do pierwszej warstwy.

Taras z nawierzchnią z płytek terakotowych

Rys. 2. Taras. Nawierzchnia z płytek betonowych - U = 0,3 W/m²K. 1 - płyta stropowa żelbetowa z wyrobionym spadkiem, 2 - paroizolacja - papa bitumiczna zgrzewalna, 3 - PIR POWERDECK gr. 80mm, 4 - izolacja wodochronna, 5 - podstawki, 6 - płytki chodnikowe betonowe.

Mata drenażowa [5] ma za zadanie sprawne odprowadzenie wody oraz pełni jednocześnie funkcję warstwy rozdzielającej. Wylewka betonowa [6] stanowi podłoże pod płytki terakotowe [7], wprowadza obciążenie (na siły wiatru, ruch) i powoduje stabilność układu.

Taras z nawierzchnią z płytek chodnikowych

Podkładki [5] dystansują i stwarzają szerokie światło dla przepływu wody opadowej. Płytki chodnikowe [6] tworzą warstwę użytkową i dociążającą tarasu.

Omawiane rozwiązanie ma tę zaletę, że eliminuje roboty mokre na budowie, a cały układ, w razie potrzeby, jest łatwy do demontażu (np. wymiana nawierzchni).

Recticel

<sub>1. Polska Norma PN-EN ISO 7345 “Izolacja cieplna. Wielkości fizyczne i definicje" oraz normy związane dla oznaczenia współcznnika przenikania ciepła wprowadzają literą U.
2. W ofercie firmy Recticel znajduje się płyta poliuretanowa Eurothane Bi-3A o zmieniającej się liniowo grubości ze spadkiem 1,7%. Stosując tę płytę nie zachodzi konieczność wykonywania warstwy spadkowej na stropie. Współczynnik λ dla tej płyty wynosi 0,027 W/mK.</sub>
