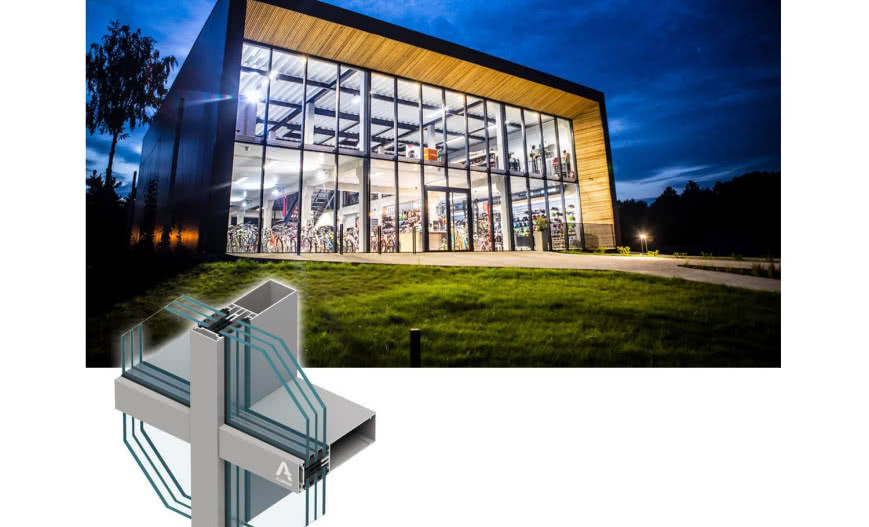

Fasady przyszłości – system słupowo-ryglowy MB-MT50N

Z konstrukcyjną szerokością 50 mm, system łączy w sobie zalety istniejących już rozwiązań słupowo-ryglowych ALUPROF, oferując jednocześnie rozszerzone możliwości projektowe i poprawione parametry techniczne.

Charakteryzuje się on optymalizacją zarówno w kwestii kształtu i wytrzymałości profili, jak i w aspekcie akcesoriów. Dodatkowo, wprowadzone innowacje znacznie upraszczają proces montażu na placu budowy.

Zalety nowego produktu docenią przede wszystkim wykonawcy, którzy dzięki zastosowanym w tym systemie rozwiązaniom konstrukcyjnym będą mogli wykonywać fasady w krótszym czasie, przy łatwiejszej prefabrykacji i uzyskując zabudowę o bardzo dobrej funkcjonalności w zakresie odwodnienia i wentylacji, szczególnie istotnej w przypadkach skomplikowanych konstrukcji.

Na szczególną uwagę zasługują bardzo dobre parametry techniczne fasady MB-MT50N.

W przeprowadzonym badaniu prototypu uzyskano:

• przepuszczalność powietrza w klasie AE 1950 Pa,
• wodoszczelność w klasie RE 1950 Pa,
• odporność na obciążenie wiatrem na poziomie 3000 Pa.

To parametry wyższe, niż w przypadku fasady MB-SR50N.

System dostępny jest w dwóch wersjach termicznych wyposażonych w nowatorskie izolatory: wersja standardowa posiada izolator ABS/TPE, a wersja SI ma izolator PET/PE, który pozwala uzyskać bardzo niską przenikalność cieplną fasady.

Parametr Uf w tej fasadzie może osiągnąć wartość od 0,55 W/(m2K), co jest wartością zauważalnie wyższą w porównaniu nawet do najlepiej izolowanego termicznie wariantu fasady MB-SR50N HI+. Świadczy to o spełnieniu przez system MB-MT50N wymagań certyfikatu Instytutu Domów Pasywnych phi Darmstadt.

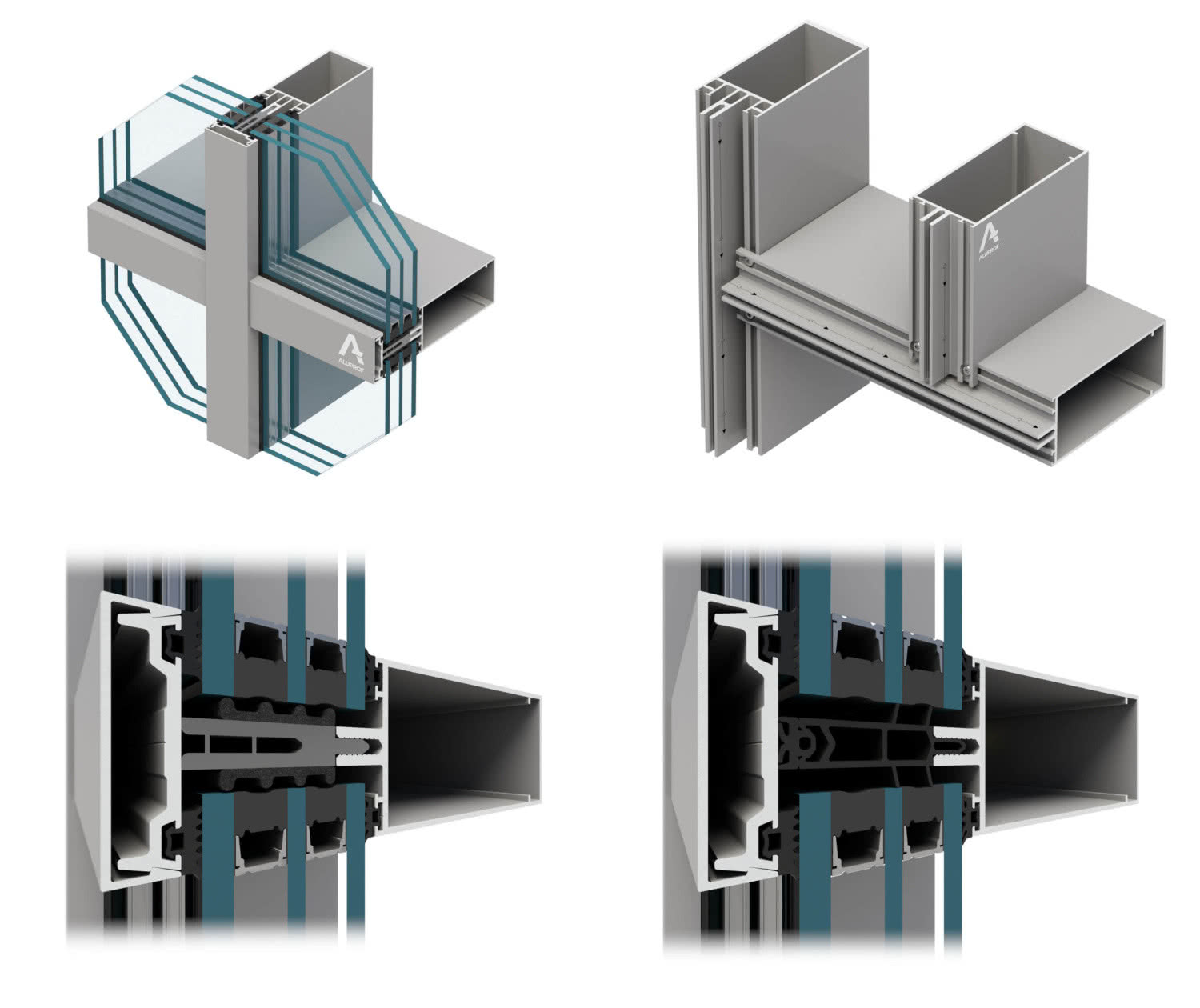

W skład systemu MB-MT50N wchodzą nowe kształtowniki, a także nowe uszczelki, izolatory oraz akcesoria. Jednymi z najbardziej charakterystycznych cech konstrukcji są: dodatkowa komora pod gniazdem uszczelki w kształtownikach słupów oraz dwie serie kształtowników rygli, co daje możliwość stosowania tzw. dwóch rzędów rygli.

Pozwala to na projektowanie i realizację fasad o konstrukcji bardziej skomplikowanej, niż do tej pory, przy jednoczesnym zapewnieniu wydajnego, 3-stopniowego systemu drenażu umożliwiającego kaskadowe odprowadzenie wody w każdym rodzaju połączenia słup-rygiel i rygiel-rygiel.

Kolejną cechą odróżniającą kształtowniki MB-MT50N od poprzedników serii MB-SR50N jest tzw. „otwarty kielich”, w który wchodzi wkręt.

Zapewnia to uzyskanie odpowiedniej siły docisku a jednocześnie nie wymaga przewiercania się przez ściankę kształtownika, co w połączeniu z ujednoliconym systemem mocowania wypełnień opartym na wkrętach z gniazdem Torx jest kolejną cechą ułatwiającą i przyspieszającą montaż konstrukcji na budowie.

Rodzaje montażu fasad opartych na MB-MT50N obejmują zarówno klasyczny montaż słupów i rygli jak i montaż tzw. drabinowy.

System MB-MT50N pozwala na stosowanie szkła zespolonego o grubości: od 20 do 64 mm.

Pod względem funkcjonalnym daje dużą swobodę stosowanych elementów otwieranych, zarówno bazujących na klasycznych systemach okienno-drzwiowych Aluprof, systemach przesuwnych i podnoszono przesuwnych, jak i tych przeznaczonych stricte do fasad słupowo-ryglowych, takich jak okna odchylne lub odchylno-wysuwne, a także okna dachowe.

Źródło i zdjęcia: Aluprof
