O usytuowaniu okien na dachu

W budynkach o kondygnacjach położonych poniżej 25 m nad terenem odległość dolnej krawędzi okna otwieranego od podłogi powinna wynosić co najmniej 85 cm. Natomiast na kondygnacjach powyżej 25 m nad terenem odległość ta powinna wynosić nie mniej niż 110 cm (zgodnie z Rozporządzeniem Ministerstwa Infrastruktury DzU nr 75, poz. 690). Należy podkreślić, że im wyżej od podłogi będzie zamontowane okno, tym lepiej będzie doświetlone pomieszczenie. Według normy DIN 5034-1 pkt 4.2.2a, "górna krawędź przeźroczystej powierzchni okna (lub okien) powinna znajdować się co najmniej 220 cm nad podłogą". Kolejną ważną kwestią jest wysokość montażu okien dachowych posiadających nawiewniki.

Rys. 1.

Nawiewnik

Zgodnie z instrukcją Instytutu Techniki Budowlanej nr 343/96, "nawiewniki należy instalować na wysokości nie niższej niż 200 cm nad poziomem podłogi, licząc od dolnej krawędzi nawiewnika". W oknach FAKRO nawiewnik umieszczony jest w górnej części ościeżnicy. Aby okno było zamontowane zgodnie z przepisami, jego górna krawędź powinna znajdować się na wysokości 220 cm. Zalecany montaż okien FAKRO, z dolną krawędzią na poziomie 110-140 cm od podłogi, spełnia wymagania stawiane przez przepisy, zapewnia bardzo dobre doświetlenie i gwarantuje kontakt wzrokowy z otoczeniem. Zastosowanie dolnej klamki w oknach FAKRO pozwala na komfortową obsługę prawidłowo zamontowanych okien. Montaż okien na tej wysokości umożliwia również umieszczenie standardowego grzejnika pod oknem oraz prawidłowe wykonanie szpalet, dzięki czemu zapewniona jest prawidłowa cyrkulacja powietrza w całej wnęce okiennej, co skutecznie ogranicza ryzyko wystąpienia kondensacji na oknie dachowym.

Rys. 2.

Usytuowanie okna w dachu

Decydując o umiejscowieniu okien dachowych, musimy brać pod uwagę ważną regułę, w myśl której lepsze efekty oświetlenia uzyskamy, stosując kilka mniejszych okien umieszczonych w różnych punktach dachu, niż przez zastosowanie jednego dużego okna.

Rys. 3.

Dobór wielkości okien

Okna dachowe dobierane są w zależności od:

• powierzchni przeszklenia i rodzaju pomieszczenia - prawidłowe doświetlenie pomieszczeń za pomocą światła naturalnego określa się stosunkiem powierzchni okna liczonej w świetle ościeżnicy, do powierzchni podłogi. W przypadku pomieszczeń przeznaczonych na pobyt ludzi stosunek ten powinien wynosić co najmniej 1:8, natomiast w innym pomieszczeniu, przeznaczonym na cele gospodarcze — co najmniej 1:12;
• kąta nachylenia dachu - wysokość dobieranego okna zależy również od kąta pochylenia połaci dachowej - im kąt nachylenia dachu jest mniejszy, tym wysokość okna powinna być większa;

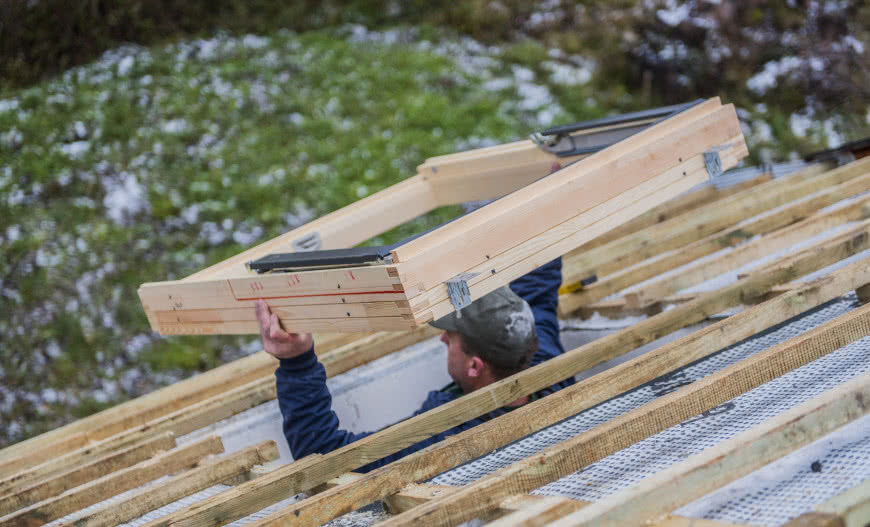

• rozstawu krokwi - okna dachowe wyposażone są w uniwersalne kątowniki, które umożliwiają ich montaż zarówno na łatach, jak i na krokwiach. Rozmiar okna powinien uwzględniać rozstaw krokwi, ponieważ umożliwia to łatwy i szybki montaż oraz zapewnia stabilność konstrukcji i trwałość połączenia. Szybko, łatwo i trwale można zamontować okno na łatach, szczególnie wtedy, gdy rozstaw krokwi jest większy niż szerokość okna.

Fot. 1. Montaż na krokwiach.	Fot. 2. Montaż na łatach.

Stosując montaż na łatach, mamy możliwość przesuwania okna w poziomie w jego czasie w celu lepszego dopasowania miejsca zamontowania okna do profilu pokrycia dachowego. Montaż na krokwiach zalecany jest szczególnie przy wymianie starych okien na nowe w dachach już istniejących, a także wtedy, gdy planowane są duże rozmiary okien. Jeśli szerokość okna jest większa od rozstawu między krokwiami, stosujemy wymiany w konstrukcji dachu. Belki poziome wymianu należy usytuować w odległości 30-50 cm od dolnej i górnej krawędzi okna. Umożliwi to prawidłowe wykonanie wewnętrznych szpalet okna (dolna prostopadle, a górna - równolegle do podłogi).

Rys. 4. Montaż na łatach.	Rys. 5. Montaż na krokwiach.	Rys. 6. Montaż na wymianach.

tekst, rysunki i zdjęcia: Fakro
oprac.: Agnieszka Zygmunt
