Zastosowanie

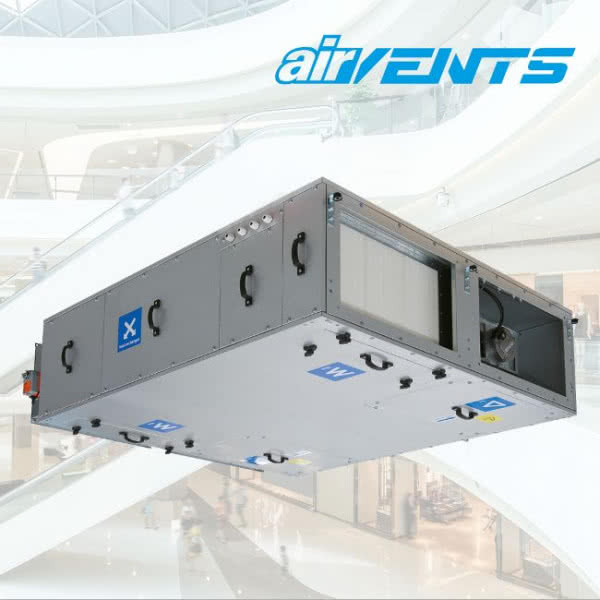

Centrala wentylacyjna z odzyskiem ciepła to nowoczesne urządzenie wentylacyjne zapewniające mechaniczną wymianę powietrza w pomieszczeniach z jednoczesnym jego filtrowaniem. Konstrukcja wymiennika płytowego umożliwia pozyskanie energii cieplnej z powietrza wywiewnego do ogrzania powietrza nawiewanego z zewnątrz. Centrale są przeznaczone do energooszczędnej wentylacji obiektów oraz montażu z przewodami wentylacyjnym o przekroju: 600x350, 800x500 mm.
Warianty
- CFP modele bez wbudowanej nagrzewnicy.
- CFP HE modele są wyposażone w nagrzewnicę elektryczną wtórną.
- CFP HW modele są wyposażone w nagrzewnicę wodną wtórną.
Obudowa
Obudowa jest wykonana ze stali alucynkowej z wewnętrzną izolacją termiczną oraz akustyczną z wełny mineralnej o grubości 40 mm. W przypadku modeli 5000 oraz 6000 występuje szkieletowa konstrukcja z izolacją o grubości 50 mm.
Filtr
Centrala wyposażona jest w dwa filtry panelowe o klasie filtracji F7 do oczyszczania powietrza nawiewanego i wywiewanego.
Wentylatory
W centralach zastosowano wentylatory z silnikami komutowanymi elektronicznie typu EC, z zewnętrznym wirnikiem i łopatkami zagiętymi do tyłu. Tego typu silniki są obecnie najbardziej innowacyjnym rozwiązaniem w dziedzinie oszczędzania energii elektrycznej. Zintegrowany system elektroniki w silnikach EC umożliwia płynną regulację w pełnym zakresie prędkości obrotowej wentylatora przy zachowaniu wysokiej sprawności. Silniki komutowane elektronicznie osiągają sprawność do 90%. Zastosowanie silników EC pozwoliło zmniejszyć zużycie energii elektrycznej od 1,5 do 3 razy, przy zachowaniu wysokiej sprawności oraz niskiego poziomu hałasu.
Wymiennik ciepła
Centrale CFP są wyposażone w przeciwprądowy wymiennik ciepła z aluminium. W okresie zimowym ciepło z powietrza wywiewanego jest przekazywane do ogrzania powietrza nawiewanego. Proces rekuperacji ogranicza straty cieplne poprzez wentylację, umożliwiając wymianę powietrza w kontrolowany sposób. Centrala jest wyposażona w tacę ociekową, umożliwiającą gromadzenie i odprowadzenie skroplin.
Nagrzewnica
Centrale CFP HE są wyposażone w nagrzewnicę elektryczną do dodatkowego podgrzewania nawiewanego powietrza za rekuperatorem. Nagrzewnica montowana na kanale za centralą.
Centrale CFP HW są wyposażone w nagrzewnicę wodną do dodatkowego podgrzewania nawiewanego powietrza za rekuperatorem. Nagrzewnica montowana na kanale za centralą. Centrale CFP nie mają wbudowanej nagrzewnicy elektrycznej, ale w razie potrzeby istnieje możliwość nabycia nagrzewnicy osobno.
By-pass
Centrala jest wyposażona w by-pass, który jest automatycznie otwierany w okresie letnim, gdy jest konieczność ochłodzenia pomieszczenia chłodnym powietrzem z zewnątrz. W centralach wyposażonych w nagrzewnice by-pass może być wykorzystywany zimą do ochrony rekuperatora przed obmarzaniem.
Sterowanie
Centrale CFP są wyposażone we wbudowany układ automatyki. Automatyka A31 daje możliwość podpięcia paneli sterujących A32 lub A30. Jest on elementem niezbędnym do uruchomienia i pracy centrali.
Ochrona przed zamarzaniem
W centralach CFP ochrona przed obmarzaniem odbywa się przy pomocy by-passu. Sterownik rozpoczyna proces ochrony wymiennika przeciwprądowego, kiedy temperatura zewnętrzna spadnie poniżej -5°C. Czas otwarcia by-passu, zmienia się zależnie od zmiany temperatury zewnętrznej.
Montaż
Centrale są przeznaczone do montażu podwieszanego. Od strony panelu dolnego dostęp serwisowy do filtrów oraz wentylatorów. Od strony panelu bocznego dostęp serwisowy do wymiennika oraz filtrów. Centrala występuje w wersji prawej lub lewej.
