Powietrze przepływa więc nie pomiędzy kamieniami złoża (jak ma to miejsce w przypadku GWC żwirowego), ale nad nimi, w przestrzeni pomiędzy złożem a pokrywającymi go płytami.
Oferujemy dostawę oraz wykonanie bezprzeponowych, gruntowych wymienników ciepła PROVENT GEO umożliwiających pozyskanie zawartego gruncie chłodu latem oraz ciepła w okresie grzewczym w maksymalnie wydajnym stopniu
Zastrzeżony w Urzędzie Patentowym, modułowy sposób budowy oraz konstrukcja wymiennika umożliwia wykonanie układu dla obróbki powietrza wentylacyjnego wydajności od 200 do 30 000m3/h.

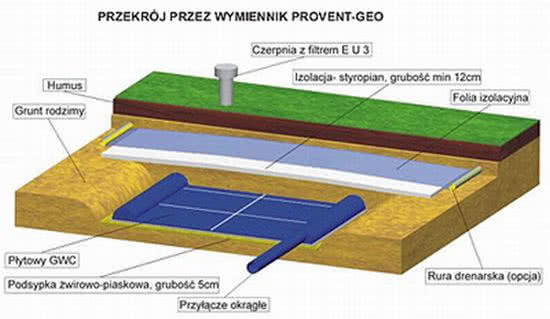

W konstrukcji wymiennika PROVENT-GEO wykorzystano szereg rozwiązań zapewniających jego bezawaryjna pracę.:
- Folia izolacyjna uczona bezpośrednio na styropianie zabezpiecza wymiennik przed woda opadową.
- Rura drenarska (opcja) stosowana jest w przypadku dużych powierzchni wymiennika oraz gruntów małoprzepuszczalnych w celu łatwiejszego odprowadzenia wód opadowych.
Dzięki odpowiednio dobranej izolacji termicznej i niewielkiej grubości podłoża żwirowego wymiennik tego typu może być płytko posadowiony(około 0,7m poniżej poziomu gruntu).
Umożliwia to stosowanie wymiennika PROVENT- GEO w miejscach, w których poziom wód gruntowych jest stosunkowo wysoki. Bezprzeponowy przepływ powietrza (w bezpośrednim kontakcie z odpowiednio przygotowaną warstwą gruntu) umożliwia odprowadzenie bezpośrednio do gruntu kondensatu powstającego w procesie schładzania powietrza, zapobiega rozwojowi grzybów i pleśni wykorzystując stabilizujące działanie naturalnej flory gruntu.
Odpowiednie ukształtowanie strugi powietrza przepływające przez płytowy wymiennik PROVENT-GEO gwarantuje maksymalnie skuteczną wymianę ciepła o niespotykanej gdzie indziej skuteczności. Konstrukcja i konfiguracja poszczególnych elementów wymiennika minimalizuje straty ciśnienia transportowanego powietrza.
Podstawowe cechy wyróżniające Płytowy Wymiennik Gruntowy PROVENT-GEO:
- znaczne ograniczenie kosztów ogrzewania,
- optymalna praca urządzeń do odzysku ciepła,
- zapobieganie nadmiernej suchości powietrza zimą
- zapewnienie pożądanego chłodu w porze letnich upałów
- praktycznie 100% wymiana cieplna z gruntem
- możliwość posadowienia wymiennika na niewielkiej głębokości
- wydajne chłodzenie i osuszanie powietrza latem
- ogrzewanie i dowilżanie powietrza zimą
- niewielkie straty ciśnienia
- możliwość pracy ciągłej, bez potrzeby \"regeneracji\" złoża.
Warunki pracy gruntowych wymienników ciepła:
Temperatura do jakiej możliwe jest ochłodzenie latem powietrza w GWC zależna jest od tzw. izoterm gruntu w sąsiedztwie wymiennika. Jak widać na wykresie wartości izoterm uzależnione są od głębokości i pory roku. Na przykład na głębokości ok. 1.5m (typowa dla rurowych GWC) wartość ta waha się w granicach +2 zimą do+16oC latem, średnia wartość temperatury wynosi pomiędzy 4 a 8 stopni. Na większej głębokości - ok. 7-8m temperatura gruntu jest niemal stała w ciągu całego roku i wynosi +8 do +10oC.
Korzystne jest zatem by wymiennik pracował w tych warunkach. Tylko wówczas bowiem może nastąpić skuteczne ochłodzenie i osuszanie powietrza wentylacyjnego, szczególnie podczas letnich upałów.
Teoretycznie możliwe jest, do pozyskiwania chłodu, zastąpienie klasycznych urządzeń klimatyzacyjnych odpowiednio wydajnym GWC. Należy wówczas dodatkowo zastosować recyrkulację powietrza obiegowego poprzez wymiennik gruntowy.
