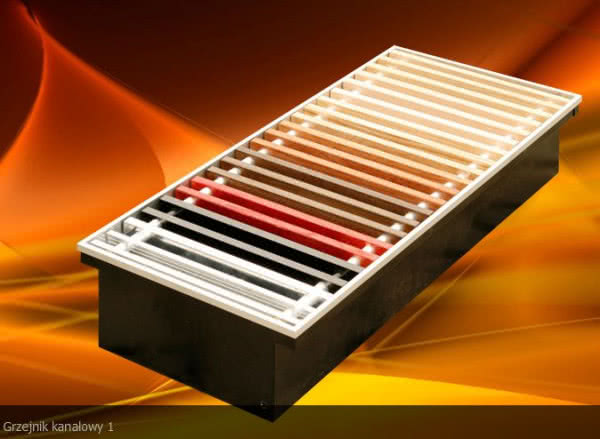

Jednym słowem wszędzie tam, gdzie zależy nam na zapewnieniu optymalnej temperatury, zachowaniu charakteru oraz estetyki wnętrza i jego funkcjonalności. Jest to bardzo dyskretny sposób ogrzewania pomieszczenia, ponieważ grzejnik kanałowy typu VK został zaprojektowany tak, że jedyny widoczny element to estetyczna kratka wkomponowana w podłogę.
Wymiennik ciepła został umieszczony w kanale i pozostaje praktycznie niezauważalny.
Konwektory kanałowe zaleca się umieszczać wzdłuż zewnętrznych przegród przeszklonych (tzn. drzwi tarasowe, szerokie okna itp.).
Najlepiej jeżeli długość konwektora kanałowego jest równa lub dłuższa od długości powierzchni przeszklonej. Można je również umieścić wzdłuż ścian wewnętrznych i w narożnikach. Grzejniki kanałowe posiadają króćce przyłączeniowe ¾\". Należy przewidzieć luz montażowy dodając do długości i szerokości wanny ok. 20 mm oraz do głębokości ok. 30 mm.
Zaleca się montowanie grzejników kanałowych typ VK zgodnie ze schematami w celu osiągnięcia podanych mocy grzewczych. Konieczne jest wykonanie izolacji przeciwwilgociową kanału zgodnie z normami budowlanymi i zastosowanie izolacji ze styropianu o grubości 20, 30 mm, mającej na celu zredukowanie strat ciepła.
Zalety:
- doskonały i dyskretny sposób dostarczania ciepła do przestronnych, eleganckich pomieszczeń o dużych powierzchniach przeszklonych,
- nie burzy charakteru i estetyki wnętrza oraz nie zakłóca jego funkcjonalności,
- jedynym widocznym elementem jest elegancka kratka wkomponowana w podłogę, pod którą w kanale umieszczony jest element grzewczy,
- jedyny grzejnik na naszym rynku, który charakteryzuje się cichą pracą (nie \"pyka\"),
- odporny na korozję ze względu na zastosowanie do wykonania wymiennika szlachetnych materiałów,
m - ateriały użyte do budowy posiadają dobre przewodnictwo cieplne: współczynnik przewodzenia ciepła a
- luminium wynosi 204 W/(m · K), miedzi 384 W/(m · K), dla porównania dla stali wynosi 45 W/(m · K)
- ogromna powierzchnia wymiany ciepła,
- mała pojemność wodna powoduje zmniejszenie kosztów ogrzewania,
- mała bezwładność cieplna determinowana małą pojemnością wodną,
- mała bezwładność to szybka reakcja na zmiany parametrów czynnika grzewczego i wahania temperatury w pomieszczeniu,
- mała bezwładność wpływa na większą dynamikę pracy instalacji centralnego ogrzewania, zapewnia szybszy rozruch układu grzewczego,
- przekazywanie ciepła na drodze konwekcji zapewnia równomierny rozkład temperatury w ogrzewanym pomieszczeniu i naturalną cyrkulację powietrza, co wpływa na dobre samopoczucie mieszkańców,
- konwekcyjny ruch mas powietrza wpływa na jego homogenizację (eliminowanie stref powietrza zawierającego wydychany CO 2),
- wpływa pozytywnie na jonizację powietrza w pomieszczeniu,
- w pobliżu grzejnika nie występuje nieprzyjemne uczucie gorąca, negatywnie wpływającego na samopoczucie użytkowników.
Grzejnik kanałowy Verano - konwektor dostępny jest w szerokościach: 20, 25, 29 i 38 cm. Ta różnorodność wynika z usytuowania i typu wymiennika ciepła. W grzejnikach kanałowych Verano występuje sześć typów wymienników (w zależności od ilości zastosowanych rur): 12, 13, 14, 22, 23, 24). Wymiennik może być umieszczony wzdłuż ścianki kanału (grzejnik kanałowy Verano o głębokości 35 i 54 cm) lub centrycznie (grzejnik kanałowy Verano o głębokości 7.5, 9, 11 i 25 cm). W drugim wariancie powietrze zasysane jest z obu stron elementu grzejnego.
Szerokość grzejnika wynika z szerokości wymiennika i szerokości strefy zasysania powietrza.
Długość konwektorów kanałowych Verano wynosi od 80 do 400 cm. Głębokość kanałów grzejnika Verano wynosi: 7.5, 9 i 11, 25, 35 i 54 cm.
W konwekcyjnej wymianie ciepła zachodzi ważna prawidłowość, a mianowicie im wyższy (w kanałowych głębszy) komin konwekcyjny, tym grzejnik uzyskuje większą moc z tej samej wielkości elementu grzejnego. Wynika to z tworzenia się większego podciśnienia.
Wymiennik jest krótszy o 30 cm od całkowitej długości kanału.
Istnieje możliwość wykonania grzejnika kanałowego typ VK o długościach niestandardowych (NS).
Wyposażenie grzejników kanałowych Verano-konwektor z konwekcją naturalną obejmuje:
- wanna (obudowa) ocynkowana (standardowo lakierowana w kolorze czarnym RAL 9005;
- istnieje możliwość polakierowania w dowolnym kolorze z palety RAL),
- miedziano-aluminiowy wymiennik ciepła z zaworem odpowietrzającym,
- wsporniki poziomujące M8 (do płytkich grzejników kanałowych Hmax=20 cm),
- przegroda rozdzielająca (za wyjątkiem płytkiego grzejnika o H=7,5 cm),
- przyłącze wodne 2xGW ¾\".
Dodatkowe wyposażenie grzejników kanałowych Verano-konwektor z konwekcją naturalną obejmuje:
- pokrywa montażowa o grubości 1 cm,
- obramowanie wokół wanny grzejnika typ \"L\" lub \"Z\" wykonane z aluminium naturalnego bądź anodowanego,
- kratka przykrywająca grzejnik.
Kanał konwektora podłogowego zbudowany jest z blachy stalowej o grubości 0,6÷0,7 mm i został wyposażony w przegrodę rozdzielającą, która tworzy komin konwekcyjny.
Kanał ma kształt otwartego prostopadłościanu z pięcioma zabudowanymi ścianami i jest dostępny w kolorze czarnym RAL 9005 (niewidoczna w podłodze) lub na zamówienie w dowolnym kolorze z palety RAL.
Wymiennik ciepła stanowi miedziana wężownica, na którą ściśle nałożono aluminiowe lamelki. Ożebrowanie to w znaczącym stopniu zwiększa powierzchnię wymiany ciepła.
Całość przykrywa elegancka zwijana bądź sztywna kratka, która jest dostępna w następujących wersjach:
- Kratka aluminiowa (naturalna, lakierowana w dowolnym kolorze z palety RAL lub anodowana);
- Kratka z drewna: dąb, jesion, buk parzony, merbau, jatoba (drewno naturalne);
- Kratka wzdłużna ze stali nierdzewnej.
Materiał: stalowa blacha ocynkowana lakierowana proszkowo we wszystkich kolorach z palety RAL, miedź, aluminium.
Budowa: w stalowej wannie umieszczono miedziano - aluminiowy wymiennik ciepła, odpowietrznik, przegrody rozdzielające, bardzo ciche wentylatory promieniowe (w zależności od modelu), osłony przestrzeni przyłączeniowej (w zależności od modelu), stopki poziomujące, kratka przykrywająca (sztywna, zwijana, poprzeczna, wzdłużna).
Typy: VK z naturalną konwekcją, VKN z konwekcją wymuszoną.
Wymiary [mm]:
-
głębokość - 750, 900, 1100, 2500, 3500, 5400
-
długość - od 80 do 4000
-
szerokość - od 200 do 380
Moc cieplna przy temp. 75/65/20ºC [W]: od 107 do 9564
