Złącza krokwiowo-płatwiowe SPF do łączenia drewna

Złącza krokwiowo-płatwiowe SPF dedykowane są do łączenia krzyżowego elementów drewnianych. Wykorzystywane są do zabezpieczenia dachu przed poderwaniem przez silny wiatr. Złącza SPF dostępne są w sześciu rozmiarach.

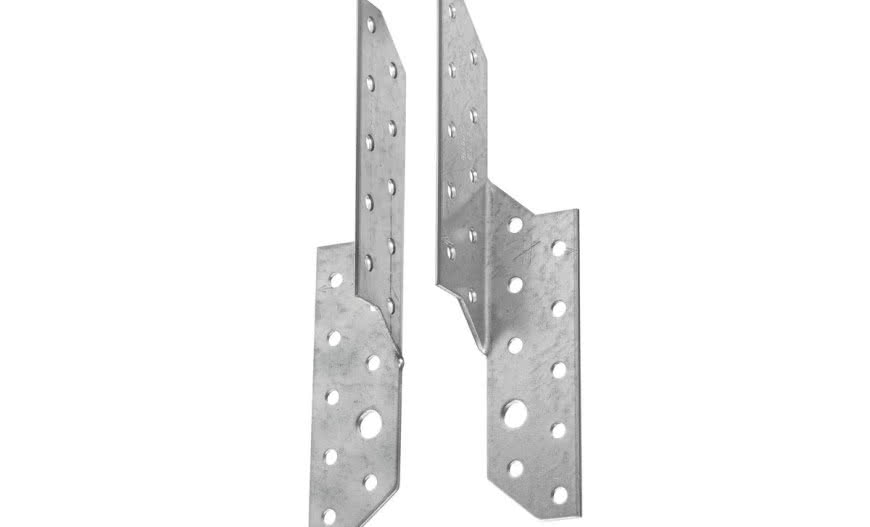

Złącza krokwiowo-płatwiowe SPF do łączenia drewna

Główne zalety złącz krokwiowo-płatwiowych SPF

  • Prosty montaż
  • Optymalny układ otworów ogranicza rozwarstwienie drewna
  • Mocne i trwałe połączenia
  • Obliczone statycznie
  • Wskazany centralny punkt połączenie złącza

Najważniejsze parametry złącz SPF:

  • Gatunek stali: S250GD
  • Grubość blachy:  2,0 mm
  • Ochrona antykorozyjna: cynkowanie ogniowo metodą Sendzimira Z 275 g/m2 (20 µm)

Zastosowanie złącz krokwiowo-płatwiowych SPF

W  zależności od obciążenia stosuje się  2 lub 4 złącza. W  przypadku połączenia przy zastosowaniu 2 złączy należy użyć 2 lewych lub 2 prawych złączy, gdyż są one umieszczone diagonalnie naprzeciw siebie, w celu zapewnienia centralnego rozłożenia obciążenia. W połączeniach krokwi z murłatą może zajść konieczność użycia złączy o dwóch różnych długościach - krótszego montowanego od zewnętrznej strony murłaty i dłuższego od strony wewnętrznej. Różnica ta wynika z kąta nachylenia krokwi i jej wznoszenia się w miarę odsuwania się od podpory.

Złącza SPF można także wykorzystać do połączenia krokwi z betonowym wieńcem.

Mocowanie złącz krokwiowo-płatwiowych SPF do drewna

Złącze SPF należy mocować za pomocą gwoździ systemowych CNA 4.0 x 40 lub alternatywnie systemowych wkrętów CSA5.0 x l. Długość łączników określa katalog obliczeń statycznych lub zakładka tabela nośności. Standardowymi łącznikami specyfikowanymi do uzyskania deklarowanej nośności złącza są gwoździe CNA. Dopuszczalne jest zastąpienie gwoździ CNA wkrętami CSA bez konieczności przeprowadzania dodatkowych obliczeń, jeżeli zmiana zostanie przeprowadzona zgodnie z poniższą tabelą.

CNA CSA
3,1 x 40 4,0 x 30
4,0 x 35 5,0 x 35
4,0 x 40 5,0 x 35
4,0 x 50 5,0 x 40
4,0 x 60 5,0 x 40
4,0 x 75 5,0 x 50
4,0 x 100 5,0 x 50



źródło i zdjęcie: SIMPSON STRONG-TIE
