Jak prawidłowo określić grubość izolacji przewodów instalacji grzewczych?

Nowelizowane co kilka lat przepisy zawarte w pierwotnym, aktualnie obowiązującym akcie prawnym, nie precyzują wszystkich aspektów projektowania instalacji HVAC, co pozostawia zbyt szerokie pole do domniemywań dla projektantów i wykonawców. Sprawdźmy, gdzie znaleźć kluczowe informacje dotyczące doboru grubości i parametrów izolacji termicznej kanałów i urządzeń instalacyjnych.

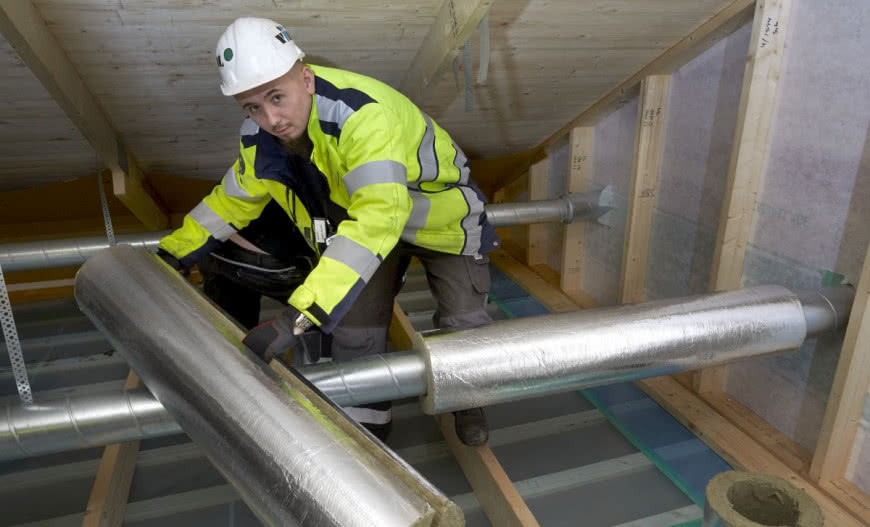

Jak prawidłowo określić grubość izolacji przewodów instalacji grzewczych?

W myśl załącznika nr 2 do obowiązujących Warunków Technicznych, izolacja cieplna przewodów rozdzielczych i komponentów w instalacjach centralnego ogrzewania, ciepłej wody użytkowej (w tym przewodów cyrkulacyjnych), instalacji chłodu oraz ogrzewania powietrznego powinna spełniać wyrażone w rozporządzeniu wymagania graniczne.

Minimalna grubość izolacji określana jest dla konkretnych rodzajów przewodów lub komponentów.

Tymczasem, choć przepisy zostały znowelizowane w 2017 i 2021 roku, brakuje w nich choćby prób definitywnych rozstrzygnięć przypadków, które w akcie prawnym nie zostały uwzględnione, a które mają istotny wpływ na prawidłowy dobór grubości izolacji.

Jedną z kwestii wpływających na niepewność wykonawców i projektantów instalacji HVAC jest temperatura medium, dla jakiej współczynnik przenikania ciepła izolacji powinien wynosić 0,035 W/mK.

- "Reguluje ją norma PN-B-02421:2000 "Ogrzewnictwo i ciepłownictwo – Izolacja cieplna przewodów, armatury i urządzeń – Wymagania i badania odbiorcze", określająca jednoznacznie, że podana w Warunkach Technicznych lambda izolacji odpowiada temperaturze instalacji równej 40°C" – wyjaśnia Paweł Stankiewicz, ekspert firmy Paroc Polska.

Kolejną poważną wątpliwość stanowi grubość izolacji termicznej przy zastosowaniu materiału o lambdzie innej, niż "ustawowe" 0,035 W/mK.

Informacji, której próżno by szukać w rozporządzeniu o warunkach technicznych, ponownie dostarcza norma PN-B-02421:2000, w której można znaleźć wzór służący obliczeniu właściwej grubości materiału:

gdzie:

  • e – grubość izolacji określona zgodnie z WT (mm),
  • D – średnica zewnętrzna izolowanego przewodu (mm),
  • λ1 – współczynnik przewodzenia ciepła materiału w temperaturze 40°C (W/mK).
Inżynierowie i wykonawcy instalacji mogą skorzystać z gotowych obliczeń minimalnej grubości izolacji

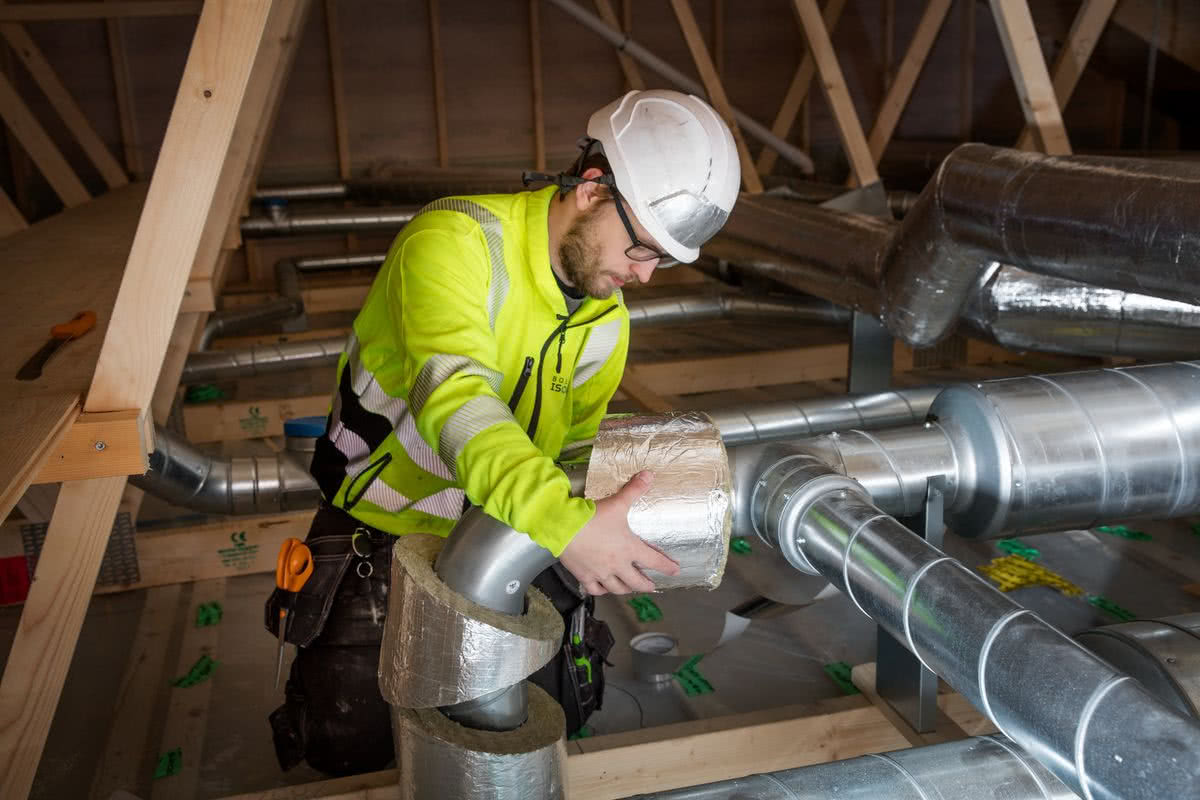

W prawidłowym i sprawnym doborze odpowiedniej grubości izolacji do warunków pracy konkretnej instalacji pomogą narzędzia kalkulacyjne i fachowa wiedza producentów materiałów.

- "Czerpiąc z wielu lat doświadczeń w projektowaniu i wykonawstwie izolacji technicznych, służymy wsparciem w doborze odpowiedniego rozwiązania dla rurociągów grzewczych, instalacji ciepłej wody użytkowej, systemów chłodniczych czy przewodów wentylacji i klimatyzacji. Do dyspozycji profesjonalistów oddajemy kompleksowe, bezpłatne narzędzia obliczeniowe takie jak np. PAROC Calculus" – podkreśla Paweł Stankiewicz.

Alternatywnie, inżynierowie i wykonawcy instalacji mogą skorzystać z gotowych obliczeń minimalnej grubości izolacji o różnych współczynników przewodzenia ciepła, które podajemy w poniższej tabeli.

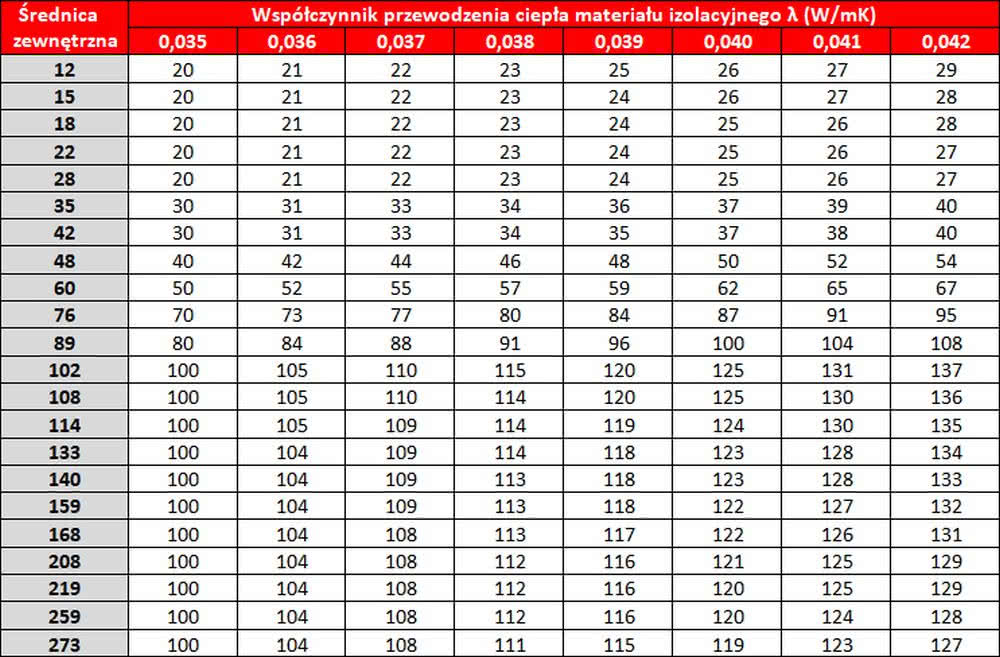

Grubości izolacji przewodów rozdzielczych i komponentów w instalacjach centralnego ogrzewania, ciepłej wody użytkowej (w tym przewodów cyrkulacyjnych) i instalacji chłodu dla poszczególnych współczynników przewodzenia ciepła.

źródło i zdjęcia: Paroc
