Paroc prezentuje nowe wyniki testów dla płyt PAROC ROS

Określając ogólną charakterystykę akustyczną danej przegrody warto posługiwać się pojedynczą wartością - ważonym wskaźnikiem izolacyjności akustycznej Rw. Metodę obliczeń wielkości określa norma PN-EN ISO 717-1:2013-08: "Akustyka - Ocena izolacyjności akustycznej w budynkach i izolacyjności akustycznej elementów budowlanych - Izolacyjność od dźwięków powietrznych." Dokument dopasowuje standardową krzywą odniesienia do zmierzonej krzywej wskaźnika izolacyjności akustycznej, gdzie wartość Rw jest uzupełniana dwoma współczynnikami C, stosowanymi do dwóch modeli widm hałasu dla różnych rodzajów hałasu. Te dwa współczynniki, Rw + C oraz Rw + Ctr, zawierają zakres częstotliwości 100-3150 Hz, który może zostać rozszerzony do 50-5000 Hz.

Wysoki poziom hałasu przemysłowego często połączony jest z częstotliwościami poniżej 100 Hz. Z tego względu architektom i projektantom doradzamy, aby podczas obliczeń akustycznych uwzględniać rozszerzony obszar częstotliwości, mówi Adam Buszko, Szef Wsparcia Sprzedaży Izolacji Budowlanych w Paroc Polska.

Wartość zsumowana, Rw + C, redukuje wartość w dB dla spektrum na wysokim poziomie we wszystkich pasmach 1/3 oktawy. Wartość tą można wykorzystać w następujących obszarach:

• Ruch kolejowy przy prędkościach średnich i wysokich;
• Ruch drogowy na autostradzie z prędkością ponad 80 km/h;
• Samolot odrzutowy w małej odległości;
• Fabryki emitujące hałas głównie w średnich i wysokich częstotliwościach.

Wartość zsumowana Rw + Ctr również redukuje wartość w dB dla spektrum o dominacji niskich częstotliwości, takich jak:

• Miejski ruch drogowy;
• Ruch kolejowy przy niskich prędkościach;
• Fabryki emitujące hałas głównie o niskiej i średniej częstotliwości.

PAROC ROS - sprawdzone rozwiązanie

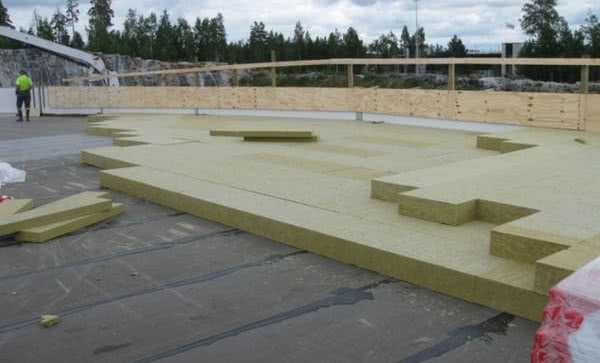

Jak wynika z najnowszych testów przeprowadzonych w jednostce badawczej GRYFITLAB w Łozienicach - jednym z najbardziej zaawansowanych technologicznie laboratoriów badawczo-rozwojowych na terenie Europy Centralnej - płyty izolacyjne z wełny kamiennej PAROC ROS osiągają bardzo wysokie wskaźniki izolacyjności akustycznej od dźwięków powietrznych. W celu określenia parametrów płyt, ważony wskaźnik izolacyjności akustycznej Rw zbadano dla próbek gotowych konstrukcji dachowych z dwuwarstwowym systemem izolacji. W szeregu badań wykorzystano konstrukcje zawierające:

• Stalowa blacha trapezowa Pruszyński T135 - grubość 0,75 mm, 1 mm i 1,25 mm;
• Płyty spodnie PAROC ROS 30, 40, 60 - grubość od 100 do 200 mm, odporność na ściskanie 30, 40 i 60 kPa;
• Płyty wierzchnie PAROC ROS 50, 60, 70 - grubość 40, 50 i 100 mm, odporność na ściskanie 50, 60 i 70 kPa;
• Pokrycie - papa termozgrzewalna z bitumu modyfikowanego elastomerem SBS (grubości 2,5 mm i 4,7 mm) i membrana dachowa PVC (grubość 1,5 mm), dodatkowo mocowane łącznikami mechanicznymi.

Badanie przeprowadzono zgodnie z wytycznymi normy PN-EN ISO 10140-2:2011 "Akustyka - Pomiar laboratoryjny izolacyjności akustycznej elementów budowlanych - Część 2: Pomiar izolacyjności od dźwięków powietrznych." Próbkę zamontowano w otworze badawczym pomiędzy komorami pogłosowymi – nadawczą i odbiorczą. Ściany komór zostały od siebie oddzielone, a dylatację wypełniono płytami PAROC ROS w dwóch warstwach.

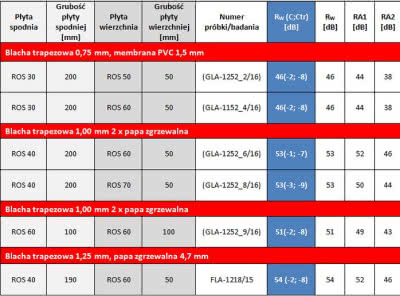

Na podstawie zarejestrowanych wielkości wskaźników izolacyjności akustycznej, konstrukcje dachów płaskich izolowanych płytami z wełny kamiennej z serii PAROC ROS osiągają nie gorsze parametry, niż te przedstawione w załączonych tabelach. Tabela poniżej prezentuje konstrukcje z najwyższym uzyskanym ważonym wskaźnikiem izolacyjności akustycznej Rw oraz wskaźnikami uzupełnionymi o widmowe współczynniki adaptacyjne C i Ctr: RA1 (RA1 = Rw + C), RA2 (RA2 = Rw + Ctr), uzyskanymi dla poszczególnych kombinacji płyt izolacyjnych.

Tabele izolacyjności akustycznej - do pobrania

źródło i zdjęcia: PAROC
